Volquete trilateral MEILLER

El todoterreno para cualquier tarea

Los volquetes trilaterales de MEILLER son robustos y duraderos gracias al uso de los materiales más resistentes y los más modernos procesos de fabricación. La construcción del bastidor es especialmente sólida y está bien protegida frente a la corrosión.

La reducida altura constructiva simplifica el llenado del material suelto. El bajo centro de gravedad proporciona el mejor comportamiento en ruta. Las numerosas posibilidades de amarre le permiten proteger su carga de manera profesional. Esto convierte a nuestro volquete trilateral en un auténtico portento para su trabajo.

Preguntas acerca del producto

Las ventajas:

  • Carrocería optimizada para mejorar la carga útil y operar grandes cargas de transporte
  • Diseño robusto con grandes reservas de sobrecarga
  • Extremadamente resistente a las abolladuras y al desgaste
  • Protección de la carga práctica gracias a las múltiples posibilidades de amarre
  • Con un mantenimiento sencillo y máxima tasación de valor venal gracias a la gran calidad del producto

Modelos

El volquete trilateral adecuado para cualquier exigencia

Tipo 1 - 6L

Los "pequeños" son ideal para su uso en tareas municipales, jardinería y paisajismo.

  • Bastidor de 2 ejes
  • Peso total admisible: entre 3,5t y 13,5t
  • Para material suelto normal como arena, grava, carbón, hojarasca y bultos sueltos

Tipo9

Con el tipo 9 de mayor tamaño conseguirá una anchura interior de 2,42m ya en el modelo estándar: perfecto para europalés.

  • Bastidor de 2 ejes
  • Peso total admisible: entre 14t y 19t
  • Para material suelto normal (p. ej., arena, grava, escombros, carbón) y material suelto en palés.

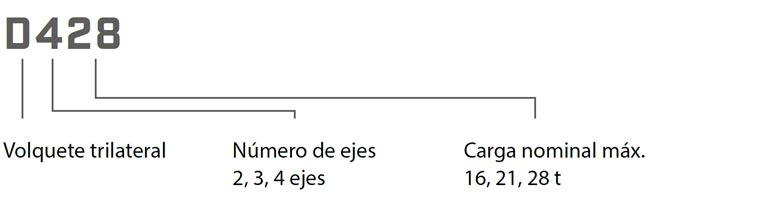

D316 hasta D428

El gran volquete trilateral es adecuado para todo tipo de tareas de transporte de la industria de la construcción.

  • Bastidores de 3 y 4 ejes
  • Peso total admisible entre 26t y 41t
  • Material suelto normal y pesado como bloques de piedra y hormigón

Datos técnicos

Compare los datos de nuestros volquetes trilaterales

Tipo 1 1,5 2 3 4 6L 9 D316 D321 D421 D428
Carga nominal: 1,8t 2,5t 3,7t 4,5t 6,5t 7,8t 11,5t 16t 21t 21t 28t
Número de ejes: 2 ejes 2 ejes 2 ejes 2 ejes 2 ejes 2 ejes 2 ejes 3 ejes 3 ejes 4 ejes 4 ejes
bastidores adecuados: 3,5t 4 - 5t 5,1 - 6t 7,49 - 8t 9 - 10t 11 - 13,5t 14 - 19t (22t) 26t 33t 32t 41t
Longitud de la caja: 2,6m - 4,0m 2,6m - 4,0m 2,6m - 4,0m 3,2m - 4,2m 3,2m - 4,2m 3,2m - 4,2m 3,4m - 4,8m 4,6m - 5,1m 4,9m - 5,1m 5,4m - 6,2m 5,4m - 6,2m
Anchura de la caja: 2m - 2,2m 2m - 2,2m 2m - 2,2m 2m - 2,35m 2m - 2,35m 2m - 2,35m 2,35m - 2,42m 2,38m / 2,42m (con pared lateral de aluminio) 2,38m 2,38m / 2,42m (con pared lateral de aluminio) 2,38m
Altura de la pared lateral: 0,35m 0,35m 0,35m 0,4m - 0,6m 0,4m - 0,6m 0,4m - 0,6m 0,5m - 0,8m 0,8m - 1,1m 1m - 1,2m 0,9m - 1,1m 1m - 1,2m

Información detallada

Conozca más sobre nuestros modelos

Nuestros volquetes trilaterales prueban su eficacia diariamente en un gran número de aplicaciones. La empresa familiar Klarwein, con más de 100 años de tradición, también apuesta por el volquete trilateral y el remolque volcable de MEILLER. Gracias a la estrecha colaboración entre ambas empresas, en 1973 surgió el primer sistema Bordmatik: el dispositivo de vuelco automático de la pared lateral izquierda de un volquete trilateral.

Volquete trilateral de tipo 1 a 6L

El volquete trilateral MEILLER de los tipos 1 a 6L se adaptan especialmente bien a tareas de trasporte municipales, jardinería y paisajismo. Con ello podrá transportar material suelto normal como arena, grava, carbón, hojarasca y bultos sueltos.

Equipamiento:

  • alojamiento de la pared lateral con amortiguación de ruidos
  • Trampilla trasera con suspensión pendular y abatible
  • Pared lateral abatible

Accesorios de tipo 1 a 6L

Volquete trilateral de tipo9

Con el volquete trilateral de tipo 9 podrá transportar materiales sueltos normales como arena, grava, escombros, carbón. Con un ancho interior de 2,42m también habrá lugar para europalés.

Equipamiento:

  • Las paredes laterales M-Jet: son especialmente robustas y estables gracias al efecto membrana del diseño.
  • Suelo resistente al desgaste, dureza de aprox. HB 400
  • Superficies interiores lisas con las que puede descargarse mejor el material suelto
  • Amortiguación de ruidos en los cierres

Unidad de confort:

Con la unidad de confort su volquete trilateral será aún más flexible.

  • Paredes laterales HB 450 (2,5mm)
  • Paredes laterales con suspensión pendular y abatibles con aligeramiento de muelle
  • Pilar angular robusto y atornillado, con cierres embutidos (autoajustables)
  • Trampilla trasera con suspensión pendular y abatible, con cierre automático de garras
  • Opcional: Bordmatik para apertura y cierre automáticos de la pared lateral izquierda desde la cabina del conductor

Accesorios para el tipo 9

Volquete trilateral D316 hasta D428

Los volquetes trilaterales para bastidores de 3 y 4 ejes también son aptos para trabajos pesados. Con ellos podrá transportar grandes bloques de piedra y hormigón además del material suelto normal.

Equipamiento:

  • Trampilla trasera alineada: así se descarga material suelto completamente sin quedar nada adherido
  • Opcional: paredes laterales de aluminio para mayor carga útil
  • Las paredes laterales pueden disponerse de diferentes maneras

Funciones de la pared lateral para cada uso:

Elija la solución adecuada de entre las diferentes funciones de la pared lateral.

Pared lateral:

  • Bordmatik: el sistema Bordmatik abre y cierra la pared lateral izquierda de manera totalmente automática desde la cabina del conductor o con el telemando de control i.s.a.r. de MEILLER.
  • Con suspensión pendular
  • Con suspensión pendular y abatible con aligeramiento de muelle

Trampilla trasera:

La función de pared lateral en la trampilla trasera siempre es "pendular". Utilice la rampa de descarga o el sistema de dosificación de descarga para realizar un volcado selectivo o definido.

Accesorios D316 hasta D428

Diseñado para trabajar duro

Soluciones eficientes y pensadas con inteligencia

Sistema hidráulico MEILLER: Potente. Resistente. Eficiente.

Volquete trilateral sistema hidráulico
El sistema hidráulico MEILLER está especialmente diseñado para cumplir las exigencias de la industria de la construcción.

Con el gran volumen de carga, el bastidor auxiliar de robustas dimensiones y el eficiente sistema hidráulico, el volquete trilateral de MEILLER tiene un equipamiento inmejorable para el uso en aplicaciones pesadas.

Ventajas del sistema hidráulico original de MEILLER:

  • Nuestro sistema hidráulico de alta presión, construido con materiales sumamente estables y de alta calidad y con unas dimensiones óptimas de los cilindros, aporta el mínimo peso propio y la mejor carga útil.
  • Materiales altamente resistentes, superficies nitruradas y guías metálicas hacen que la instalación sea resistente al desgaste e inmune a la suciedad.
  • Las válvulas de basculamiento y bombas de MEILLER consiguen alcanzar los mejores tiempos de ciclo y unos circuitos de aceite con diseño óptimo.

Bordmatik: apertura y cierre cómodos de la pared lateral izquierda

Volquete trilateral Bordmatik
Bordmatik con ángulo de abatimiento de 90°: el material suelto se descarga desde una posición alejada del vehículo.

El sistema Bordmatik es un sistema hidráulico que permite abrir casi 180° la pared lateral abatible, ofreciendo una gran comodidad de manejo. Con este sistema puede abrir y cerrar la pared lateral izquierda desde la cabina del conductor. El sistema Bordmatik es especialmente adecuado, por ejemplo, en la construcción de carreteras, como tolva de descarga para las franjas centrales.

Ventajas:

  • El cono de talud se sigue desplazando hacia fuera en la descarga lateral. Esto protege los componentes del vehículo.
  • Dosifique el material suelto de una manera más precisa con una pared lateral con suspensión pendular gracias a la posición de parada gradual.
  • El volcado de material suelto voluminoso, como fragmentos de roca, se facilita mediante la abertura de volcado ilimitada.
Modelo Altura de pared lateral Número de cilindros hidráulicos
Tipo9 500 - 800mm 1
TipoD316 - D321 800 - 900mm 1
  1.000 - 1.100mm 2
TipoD421 - D428 900 - 1.000mm 2
  1.100mm 3

Ojales de amarre

Volquete trilateral ojales de amarre chapa de base
Ojales de amarre de la chapa de base
Volquete trilateral accesorios ojales de amarre insertables
Ojales de amarre insertables (a partir del tipo 9)
Volquete trilateral accesorios ojales de amarre pared frontal
Ojales de amarre giratorios en la pared frontal (a partir del tipo 9)

Con el volquete trilateral MEILLER asegurar la carga es más fácil y seguro gracias a la gran cantidad de opciones de amarre que ofrecemos. Benefíciese de un concepto perfeccionado conforme a la norma DINEN12640. Gracias a los ojales de amarre escamoteables la base de la caja queda recta y evita que quede material suelto en suspensión.

Las posibilidades de anclaje le permiten sujetar la carga de manera especialmente segura y estable:

  • Ojales de amarre escamoteables con una fuerza de tracción máxima de hasta 2t
  • Ojales de amarre giratorios e insertables (a partir del tipo 6L) con una fuerza de tracción máxima de hasta 8t
  • Ojales de amarre giratorios en la pared frontal (a partir del tipo 9) con una fuerza de tracción máxima de 1t

Debajo de la caja basculante también hay una barandilla adicional para el arrastre exterior con una fuerza de tracción de 1t.

Operación con grúa de carga (tipo 1 a 9)

Volquete trilateral con grúa de carga

Con una grúa de carga puede cargar su material de transporte en el volquete trilateral de MEILLER. Al realizar la preparación para la operación con grúa de carga se refuerza el bastidor auxiliar en la zona de la grúa de carga. La bomba hidráulica de uso continuo y los depósitos de aceite integrados en el bastidor auxiliar están diseñados para adaptarse a todas las grúas de carga de uso habitual en los tipos 1 a 9. El conmutador para la operación de volquete-grúa permite pasar de manera sencilla de la operación de grúa a la de volquete.

Sistemas de lonas (D316 a D428)

Con los sistemas de lonas originales de MEILLER podrá cubrir el material de transporte, proteger la carga y ahorrar combustible. Certificados según VDI 2700. Están disponibles para el volquete trilateral D316 hasta D428 como lona desenrollable lateral o como toldo corredizo eléctrico.

Más información sobre los sistemas de lonas MEILLER

Manejo sencillísimo con el control i.s.a.r.

Con el telemando del control i.s.a.r. tendrá el control absoluto: podrá bascular a distancia en un lugar seguro que ofrezca la mejor visibilidad. Con el telemando de control i.s.a.r. puede controlar el volcado, el sistema Bordmatik, el despliegue y repliegue del dispositivo antiempotramiento, el toldo corredizo y las función ARRANQUE/PARADA del motor.

Más información acerca del control i.s.a.r.

Galería

El volquete trilateral MEILLER en la práctica
