Caja basculante sobre rodillos TECTRUM® de MEILLER

Nunca antes transportar contenedores basculantes había sido tan rentable.

Todos los volquetes con caja basculante sobre rodillos TECTRUM® de MEILLER están diseñados para que desde el primer día garanticen la máxima productividad y rentabilidad durante toda su vida útil. El volquete con caja basculante sobre rodillos MEILLER está diseñado para chasis de camión de 30 toneladas de peso total para transportar recipientes rodantes de forma rápida y eficiente.

Nuestra caja basculante sobre rodillos convence por tener un peso propio mínimo, una gran resistencia y elasticidad de sus componentes, un fácil manejo y una vida útil larga.

Preguntas acerca del producto

Las ventajas

  • Duradero y robusto con la calidad habitual de MEILLER
  • Máxima seguridad de manejo
  • Gran velocidad de trabajo
  • Paquete de seguridad incluido para la máxima protección de la carga
La mejor calidad es la exigencia que imponemos a todos nuestros servicios y productos. Para que pueda beneficiarse aún más de la calidad de MEILLER, concedemos una garantía de cinco años en toda la estructura de acero de carga para los multibasculantes sobre rodillos y portacontenedores de cadenas.

Modelos

La caja basculante sobre rodillos TECTRUM® adecuada para cualquier exigencia

Serie RS

Nuestros equipos de potencia para cargas pesadas

  • RS21: 2x más rápido, 200kg más ligero y 20mm más bajo que la versión anterior
  • RS26 para  operaciones extra duras: 2x más rápido y 710kg más ligero que la versión anterior
  • Para vehículos de  tres o cuatro ejes y peso total admisible de hasta 28t (RS21) o más de 28t
  • Para todos los contenedores/recipientes conforme a DIN 30 722-1/2, DIN 14 505, DIN 30 730

Serie RL

Para aplicaciones dirigidas a la carga útil y al volumen

  • 100kg más ligero y 40mm más bajo que RS21
  • Carga nominal de hasta 18t desde el nivel de la calzada
  • Para vehículos con tres ejes y un peso total admisible de hasta 28t
  • Para todos los contenedores/recipientes conforme a DIN 30 722-1/2, DIN 14 505, DIN 30 730

Serie RK

La clásica caja basculante sobre rodillos

  • Carga nominal de 14t hasta 30t desde el nivel de la calzada
  • En función del modelo de los vehículos con dos, tres o cuatro ejes
  • En función del modelo de los vehículos con peso total admisible de 19t hasta 41t
  • Para todos los contenedores/recipientes conforme a DIN 30 722-1/2, DIN 14 505, DIN 30 730

Datos técnicos

  • Serie RS + RL
  • Serie RK
Tipo RS21 RS26 RL18
Carga nominal: 21t 26t 18t
Número de ejes: 3 ejes 3 o 4 ejes 3 ejes
bastidores adecuados: hasta 28t desde 28t hasta 28t
Peso RK: 2075kg - 2330 kg 2290kg - 2770kg 1980kg - 2250kg
Tipo de recipiente: DIN 30 722-1/2, DIN 14 505, DIN 30 730 DIN 30 722-1/2, DIN 14 505, DIN 30 730 DIN 30 722-1/2, DIN 14 505, DIN 30 730
Tipos de brazo extensible*: Brazo del gancho telescópico o telescópico y giratorio Brazo del gancho telescópico o telescópico y giratorio Brazo del gancho telescópico
Tipo RK14 RK30
Carga nominal: 14t 30t
Número de ejes: 2 ejes 3 o 4 ejes
bastidores adecuados: hasta 19t desde 28t
Peso RK: 1675kg - 2080kg 3095kg - 3670kg
Tipo de recipiente: DIN 30 722-1/2, DIN 14 505, DIN 30 730 DIN 30 722-1/2, DIN 14 505, DIN 30 730
Tipos de brazo extensible*: Brazo del gancho telescópico Brazo del gancho telescópico o telescópico y giratorio

*Más información sobre los tipos de brazos extensibles

Información detallada

Conozca más sobre nuestros volquetes con caja basculante sobre rodillos

  • RS21
  • RS26
  • Serie RK
  • RL18

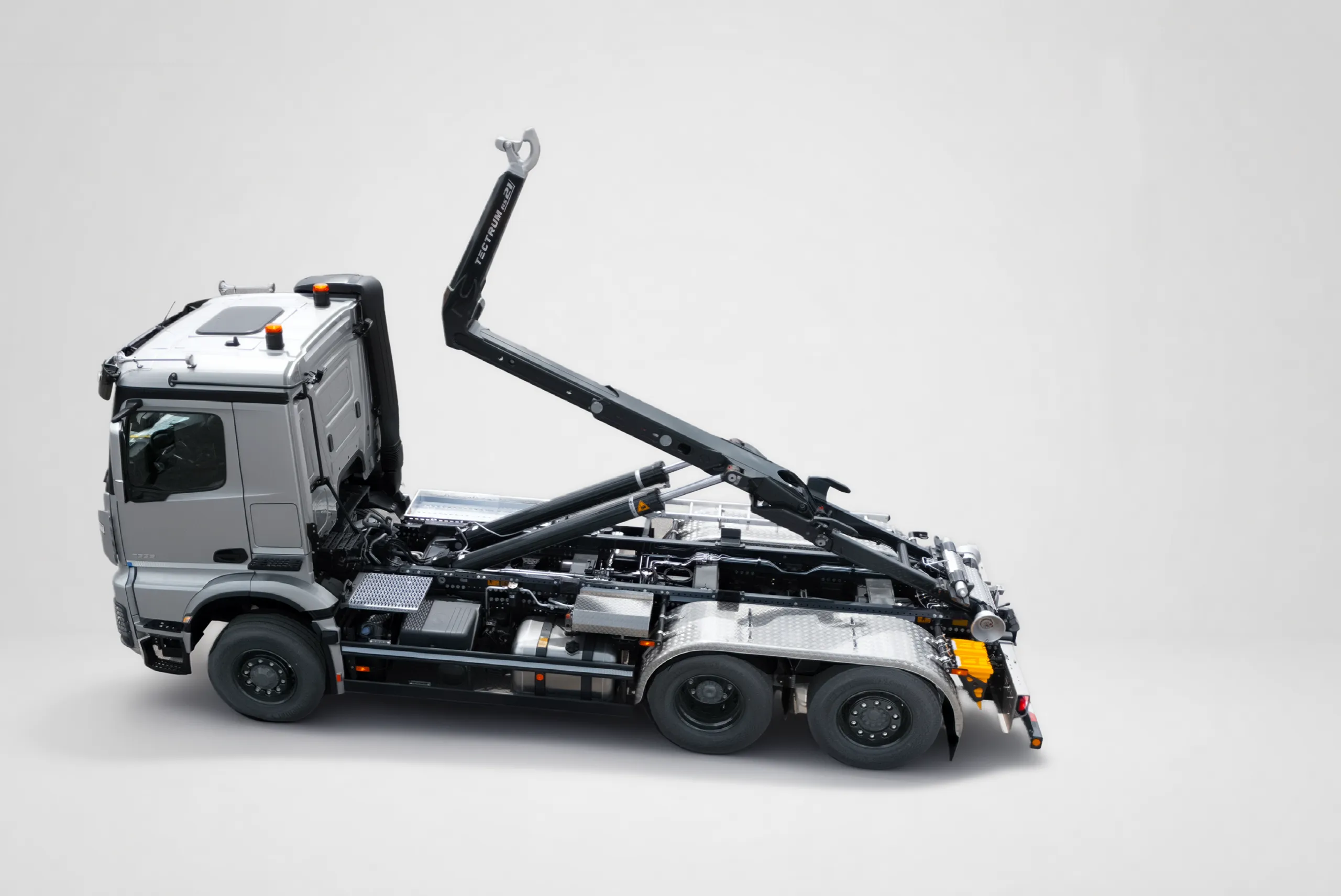

Vídeo: Caja basculante sobre rodillos RS21

La innovadora unidad de potencia

Con la caja basculante sobre rodillos RS21 pueden transportarse sistemas de cambio de contenedor muy pesados de manera continua y sin fallos. Ventajas frente al modelo anterior

  • 2 veces más rápido para un mayor ahorro de tiempo en cada ciclo de trabajo,
  • 200kg más ligero y con ello, más carga útil en cada trayecto y
  • 20mm más bajo para más volumen y al mismo tiempo, para una mayor estabilidad y seguridad de conducción gracias al bajo centro de gravedad. Además con una altura de paso más baja conseguirá más margen de movimiento.

Ventajas:

  • Aumento de la fuerza elevadora con altas reservas

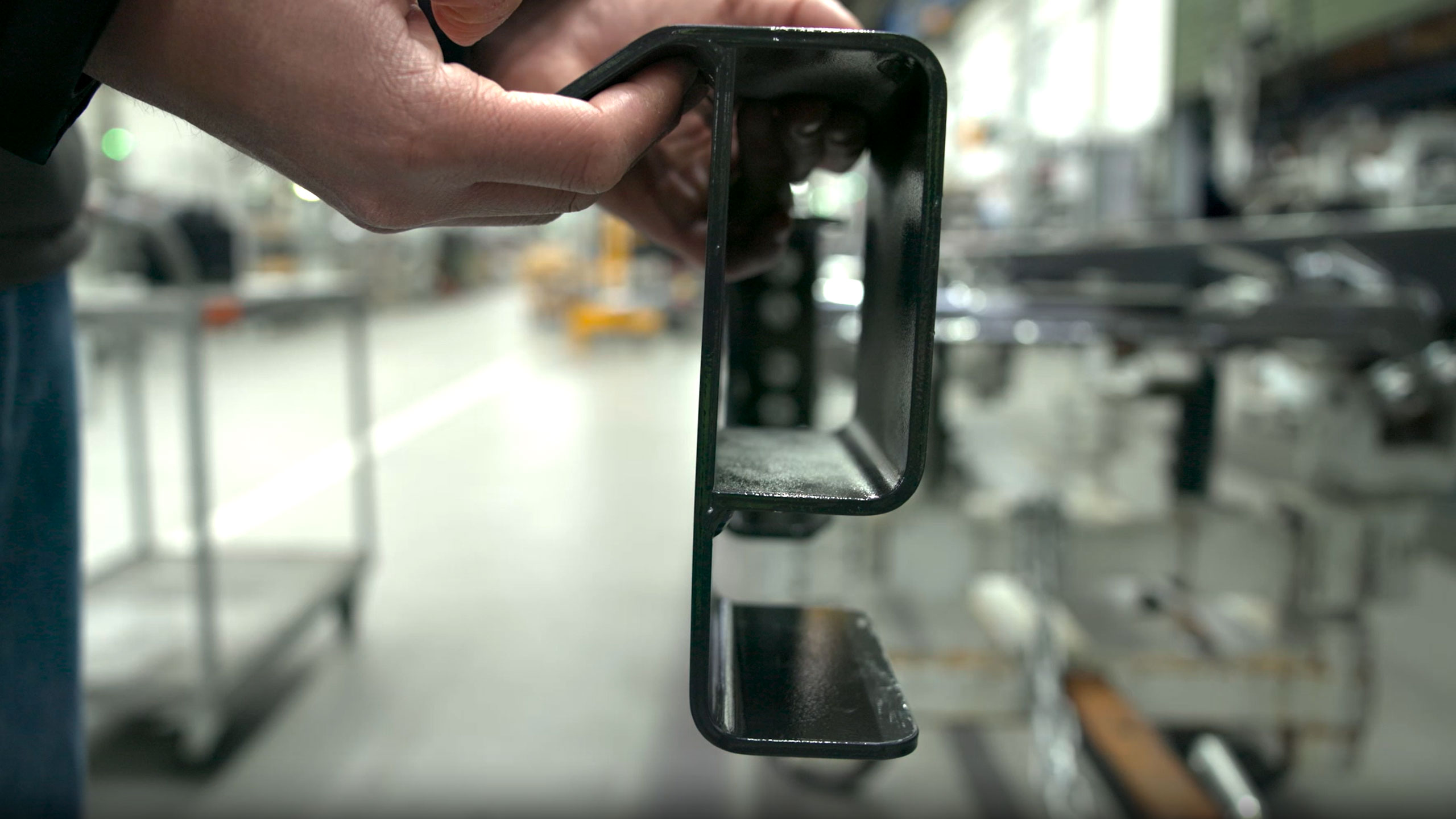

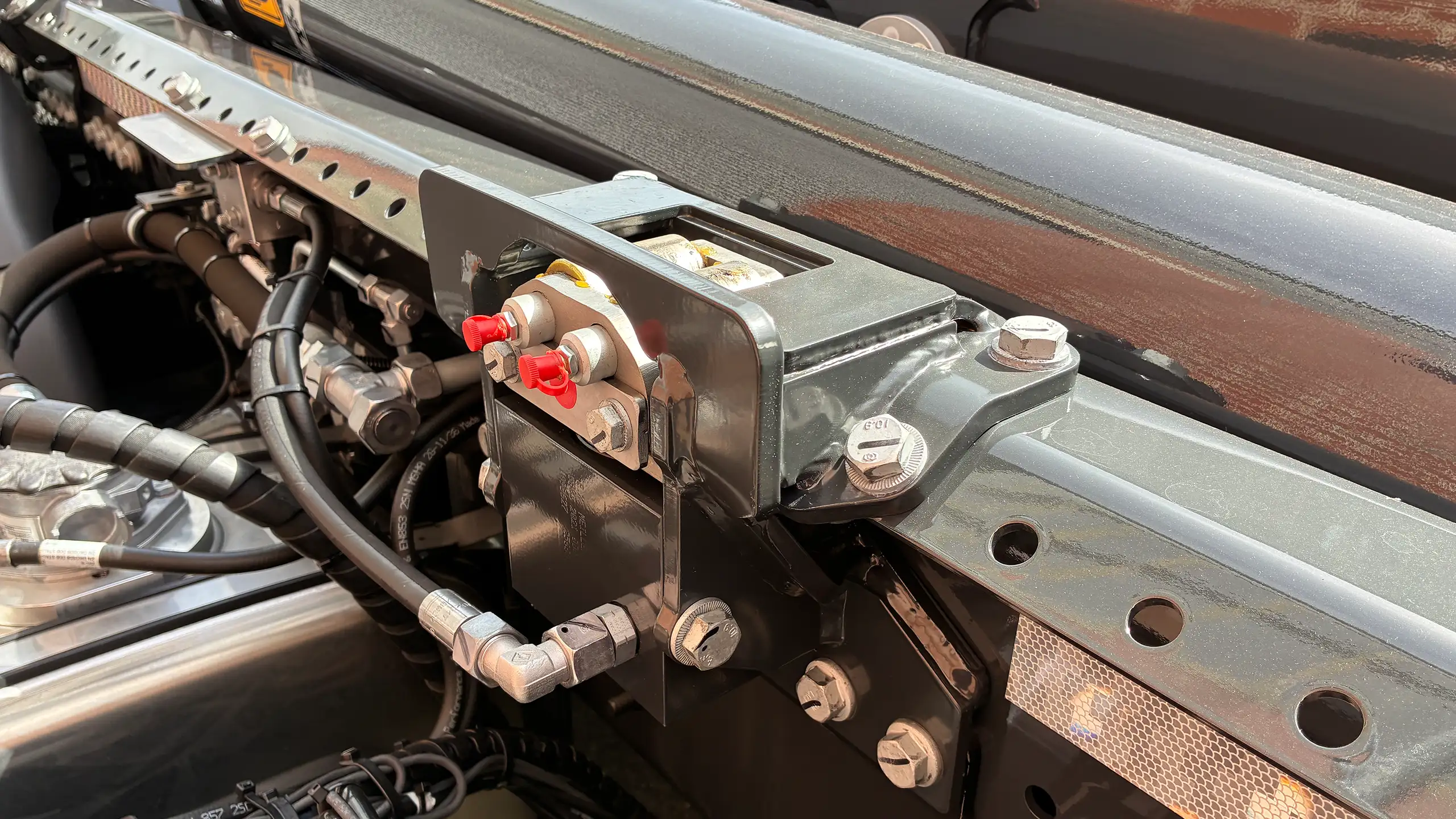

  • Bastidor resistente a la torsión gracias a un perfil del bastidor innovador y único
  • El montaje sin necesidad de soldadura del bastidor y las piezas de montaje mejora la protección anticorrosión
  • Nueva unidad de eficiencia con los mejores valores del sector en cuanto a velocidad de trabajo

El nuevo Multibasculante MEILLER RS26: La referencia para aplicaciones más duras

La referencia para aplicaciones más duras

El nuevo RS26 reparte sus 26 toneladas de capacidad de carga, especialmente en uso para el sector de la construcción, donde establece en todos los aspectos, nuevos estándares: no solo es más bajo y el doble de rápido que su predecesor, si no que también es 710 kg más ligero! Adecuado para chasis de 3 ó 4- ejes.

Ventajas:

  • Ventaja: Carga nominal de 26 toneladas con un peso reducido en 710 kg
  • Bastidor resistente a la torsión gracias a un perfil del bastidor innovador y único
  • El montaje sin necesidad de soldadura del bastidor y las piezas de montaje mejora la protección anticorrosión
  • Nueva unidad de eficiencia con los mejores valores del sector en cuanto a velocidad de trabajo
Volquete con caja basculante sobre rodillos RK30

El clásico volquete con caja basculante sobre rodillos para múltiples aplicaciones

Dentro de la serie RK encontrará volquetes con caja basculante sobre rodillos para bastidores de 2 ejes y cargas de elevación de 14 toneladas. Con el gran RK30 para tres o cuatro ejes son posibles cargas útiles de hasta 30 toneladas.

Volquete con caja basculante sobre rodillos RL18

Para aplicaciones dirigidas a la carga útil y al volumen

Con el volquete con caja basculante sobre rodillos RL18 podrá transportar sistemas de cambio de contenedor de gran volumen y con carga útil optimizada.

  • 100kg más ligero que RS21 y con ello, más carga útil en cada trayecto
  • 40mm más bajo que el RS21 para mayor estabilidad y seguridad de conducción y un margen de movimiento mayor con alturas de paso bajas

Ventajas:

  • Bastidor resistente a la torsión gracias a un perfil del bastidor innovador y único
  • El montaje sin necesidad de soldadura del bastidor y las piezas de montaje mejora la protección anticorrosión
  • Nueva unidad de eficiencia con los mejores valores del sector en cuanto a velocidad de trabajo

Diseñado para trabajar duro

Soluciones eficientes y pensadas con inteligencia

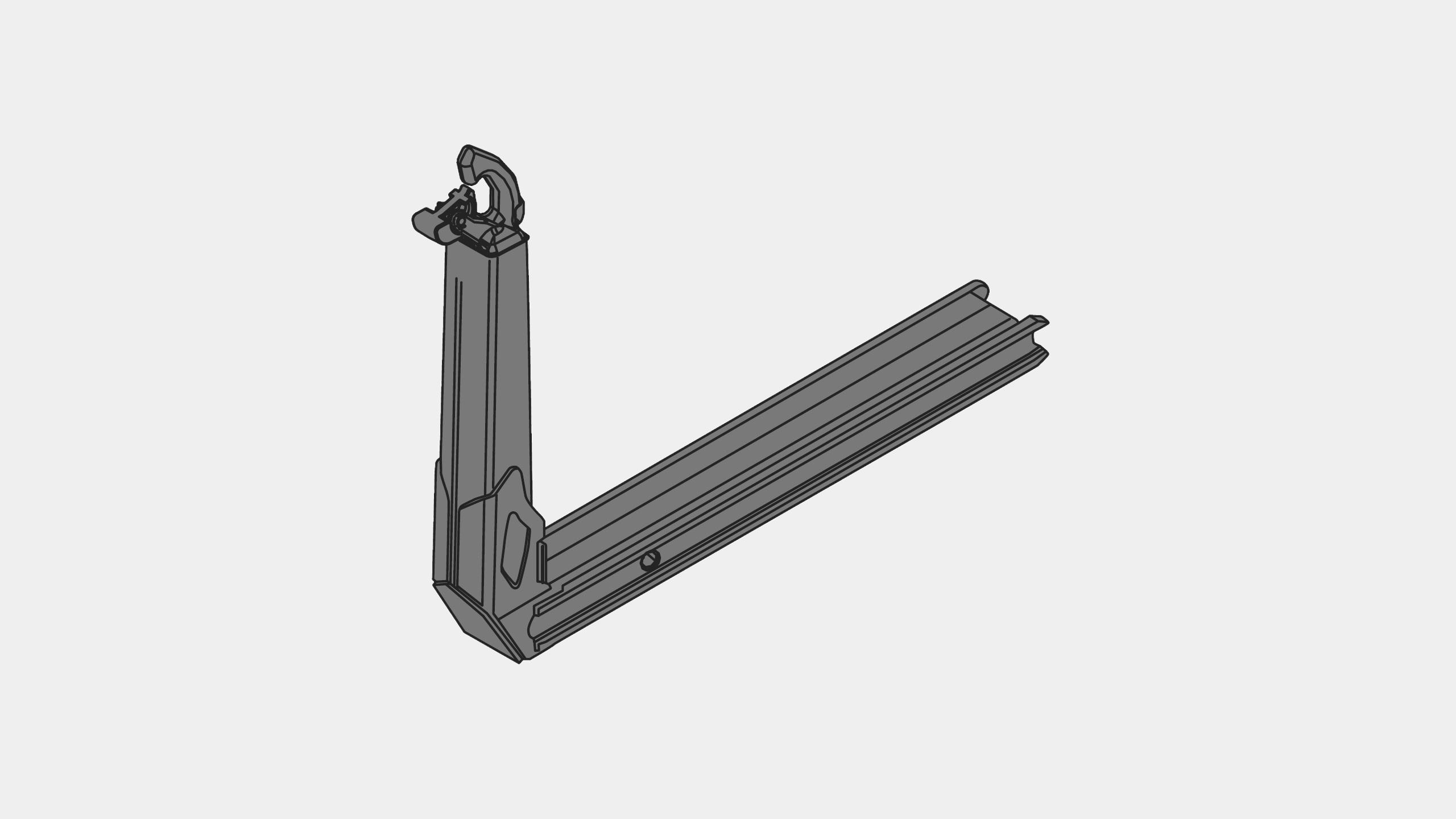

Siempre el tipo de brazo extensible adecuado

Volquete con caja basculante sobre rodillos brazo extensible normal
Brazo extensible normal

¿Cuándo debo utilizar cada tipo de brazo extensible?

Brazo extensible normal:

  • Cuando se necesite una operación simple y robusta
  • Ideal para los mismos tamaños de recipiente habituales

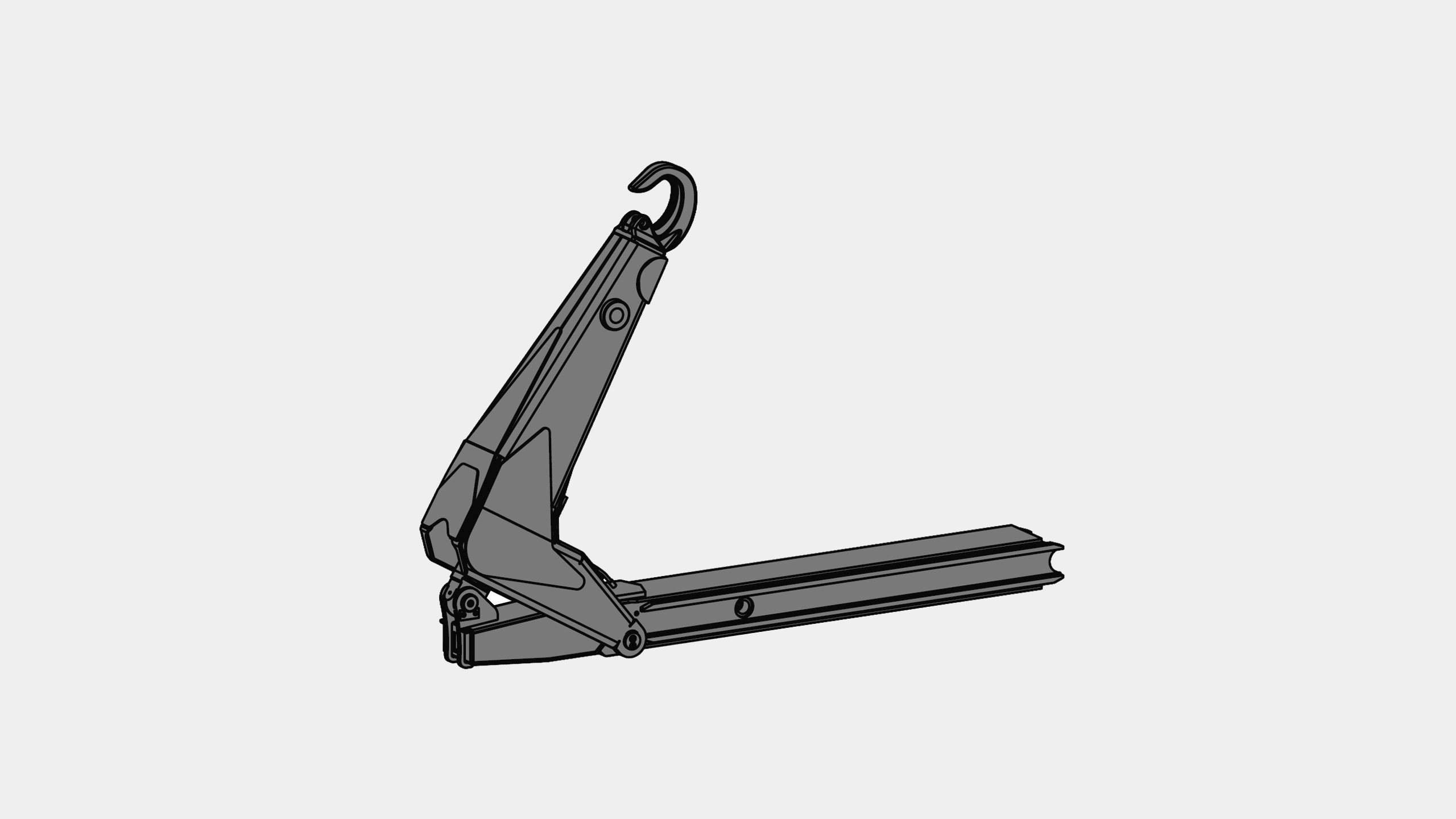

Brazo extensible telescópico:

  • Para una mayor variancia de recipiente
  • Cuando las relaciones de altura sean reducidas
  • Cuando el recipiente deba alzarse en plano
  • Cuando el recipiente deba trasladarse a un vagón de tren

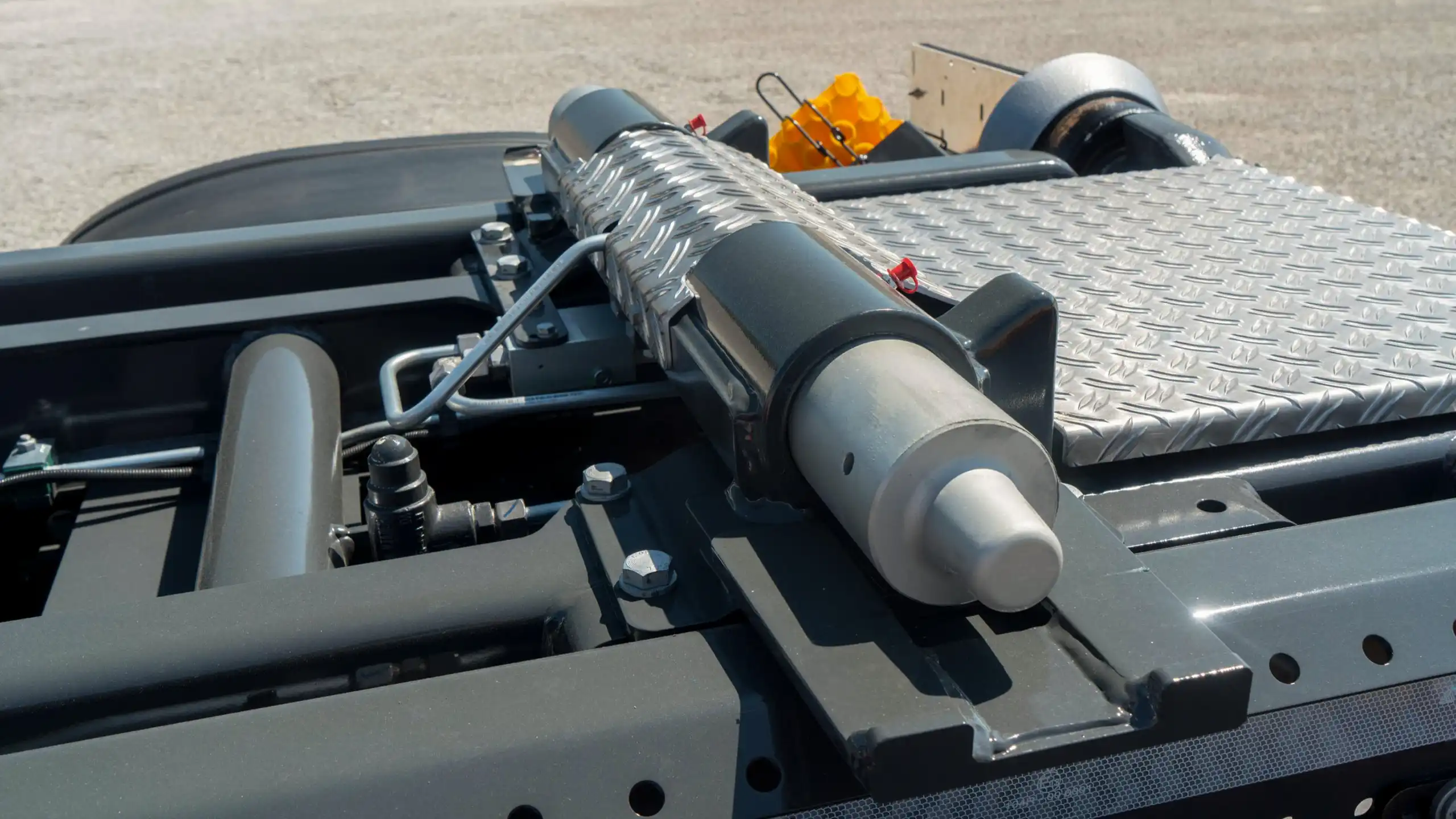

Fijación del contenedor con unidad de seguridad

Con las cajas basculantes sobre rodillos de MEILLER tendrá la seguridad de una fijación correcta y fiable de los contenedores. MEILLER siempre le ofrece la fijación adecuada de los contenedores:

  • Bloqueo hidráulico
  • Mandril de bloqueo, fijo o atornillado
  • Bloqueo para el recipiente de la grúa

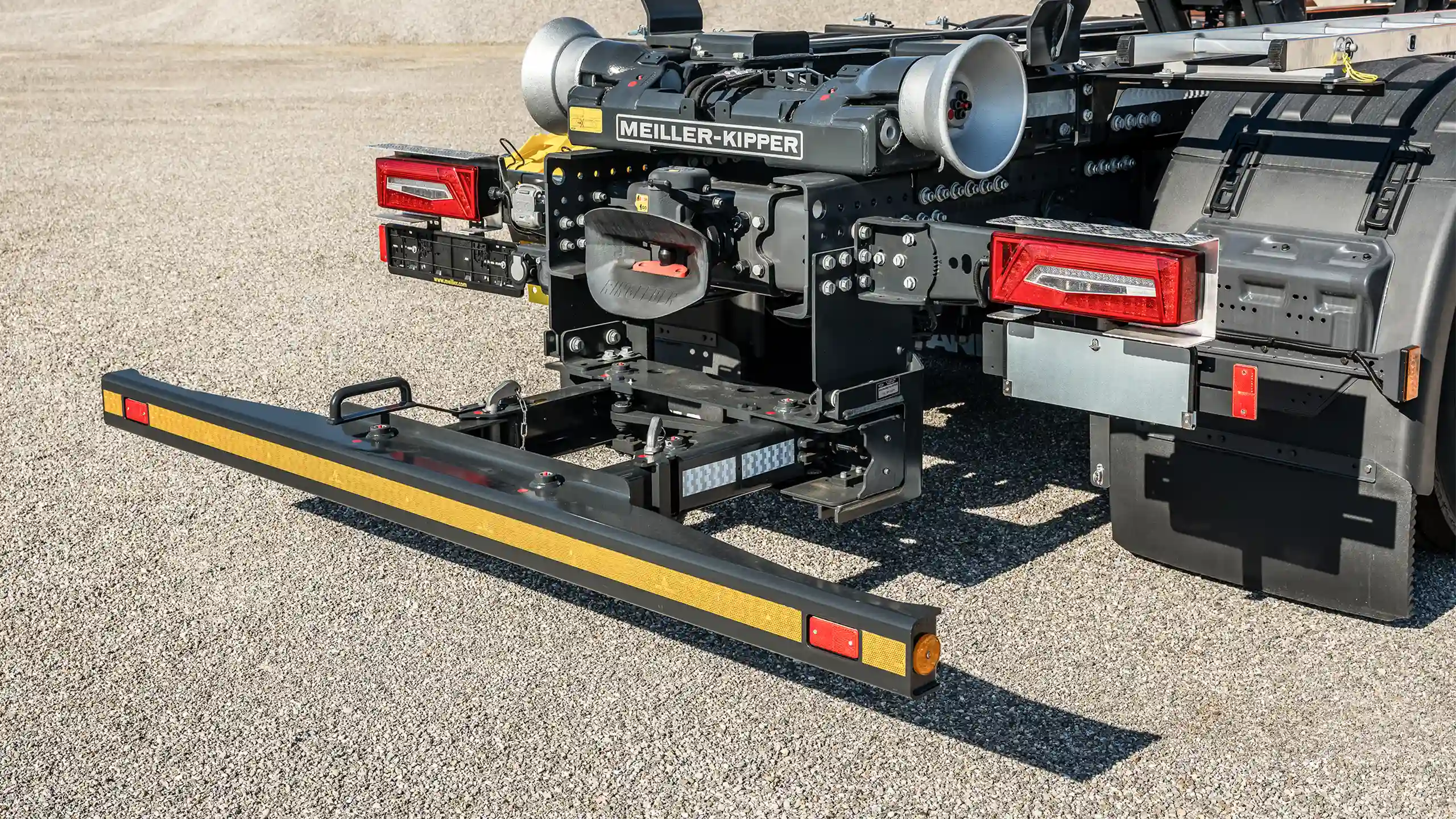

Nuestro paquete de seguridad incluye además un bloqueo hidráulico interior, un dispositivo antiempotramiento hidráulico y un sistema de control secuencial.

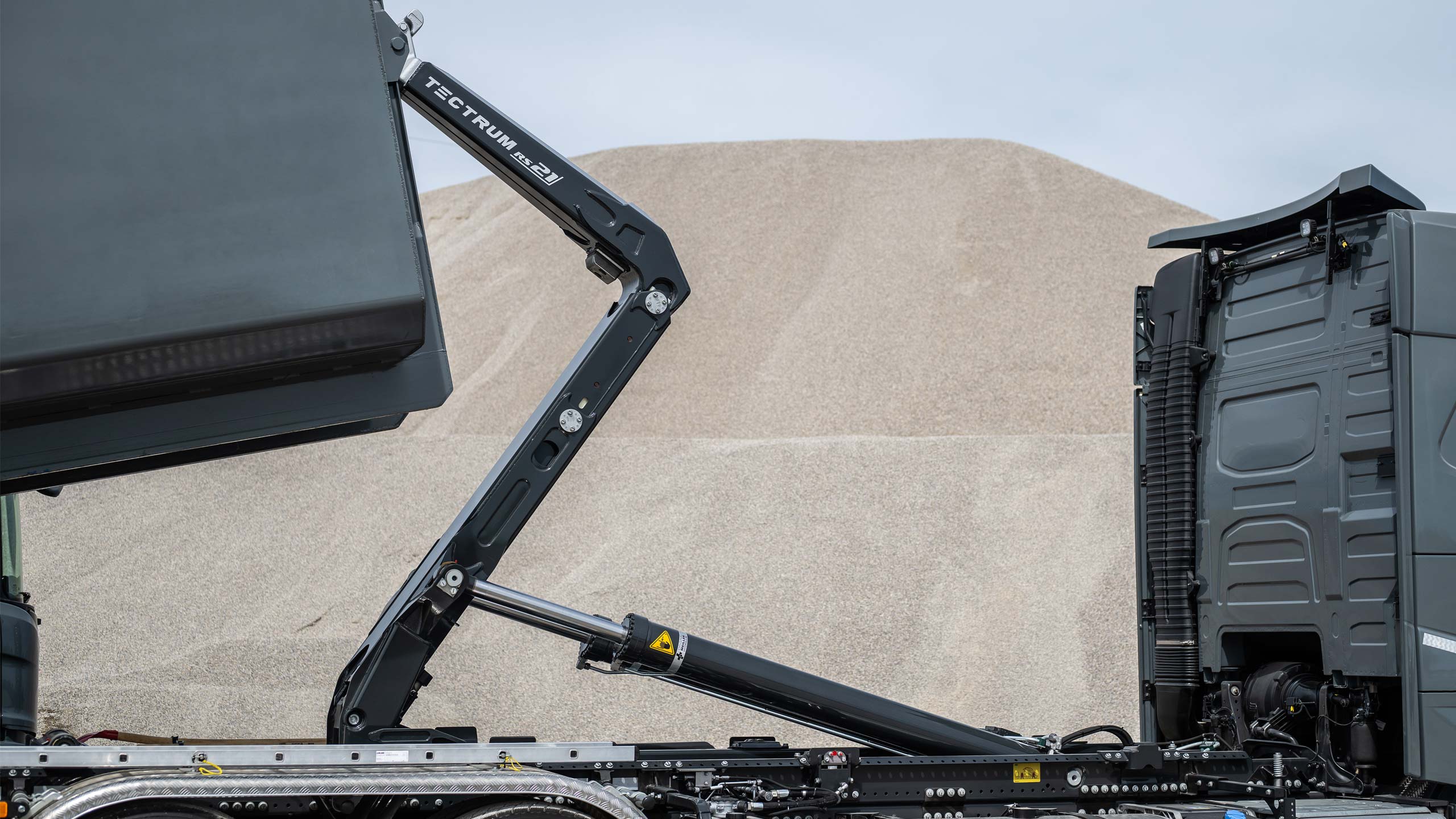

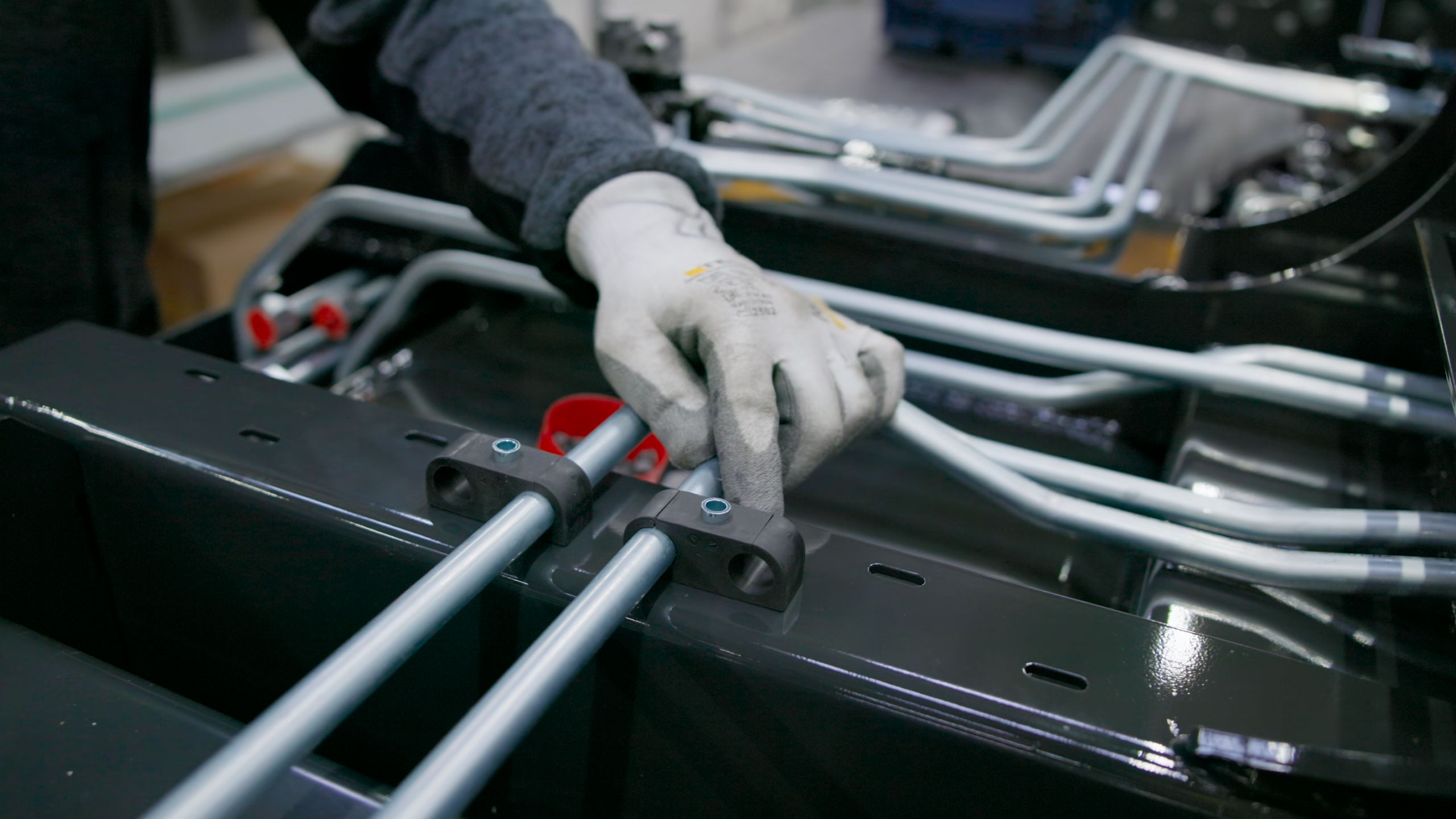

Sistema hidráulico MEILLER con paquete de eficiencia

Vídeo: comparación de la velocidad del RS21 y la de su predecesor

El sistema hidráulico original de MEILLER permite agilizar al máximo los ciclos de trabajo:

  • Al volcar y rodar, la válvula de marcha rápida en función de la carga acelera el despliegue del cilindro de giro.
  • Al bajar y levantar el recipiente, el sistema de supermarcha en función de la carga permite duplicar la velocidad de repliegue en comparación con el modelo precedente.

Puede adquirirse opcionalmente: el paquete de eficiencia

  • Sistema de marcha rápida: acelera el despliegue del cilindro basculante
  • Sistema de marcha rápida: acelera el repliegue del cilindro basculante
  • Sistema de control secuencial: con los ciclos preprogramados del telemando del control i.s.a.r. el trabajo es aún más eficiente.
  • Amortiguación de los extremos: actúa en los extremos de elevación durante el repliegue del cilindro giratorio

Cómodo manejo con el control i.s.a.r.

Controle el volquete con caja basculante sobre rodillos MEILLER sin esfuerzo y con seguridad con el telemando del control i.s.a.r. Existen dos procesos programables diferentes:

  1. Hacer rodar el recipiente: despliegue de los apoyos de los ejes, desbloqueo de la protección del contenedor, repliegue y giro hacia fuera del brazo portante, repliegue del dispositivo antiempotramiento
  2. Levantar el recipiente y prepararlo para la marcha: giro hacia dentro del brazo portante, despliegue del brazo portante, despliegue de la protección del contenedor, repliegue de los apoyos de los ejes

La operación es incluso más fácil con los ciclos preprogramados del control secuencial.

Más información acerca del control i.s.a.r.

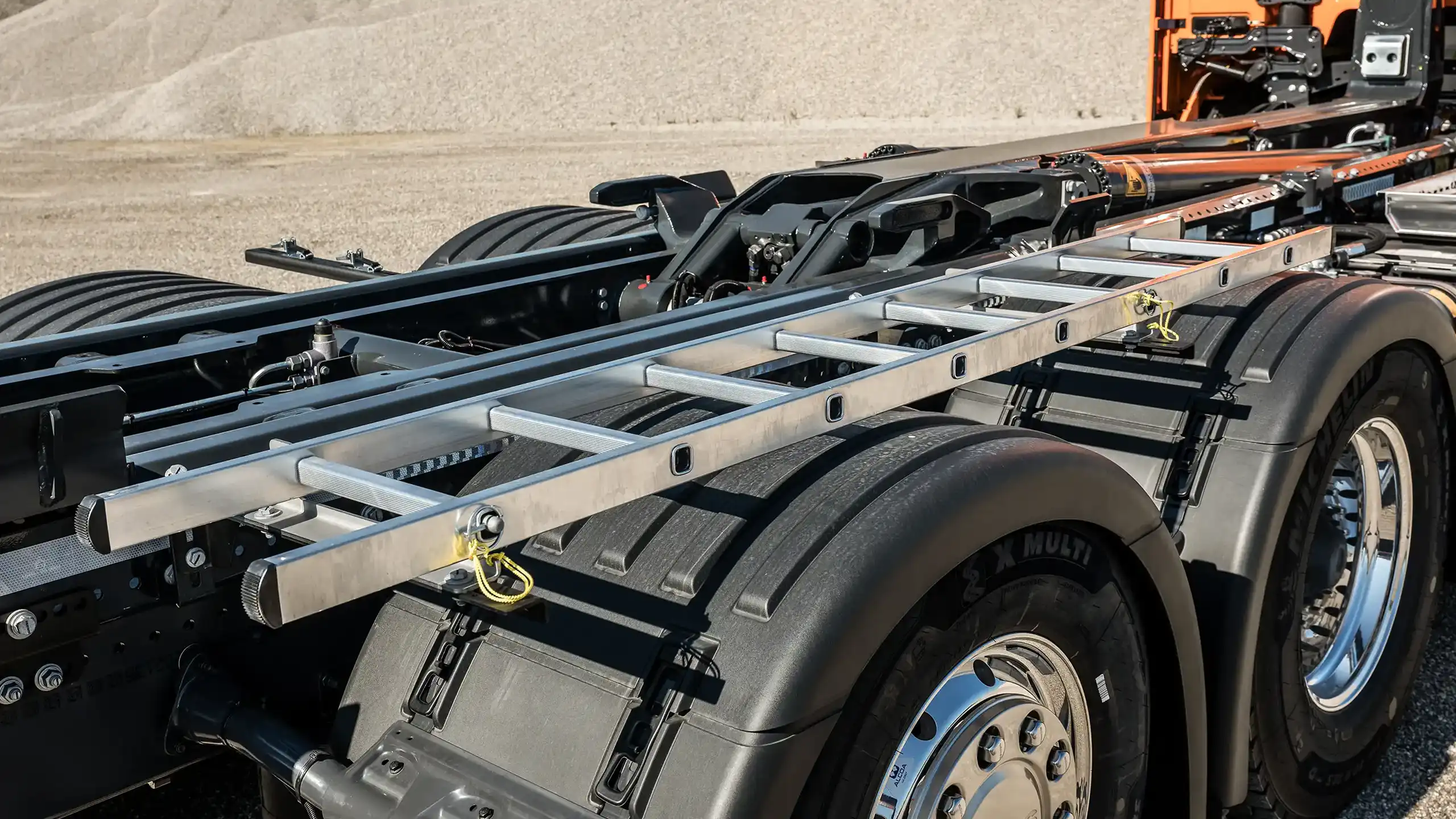

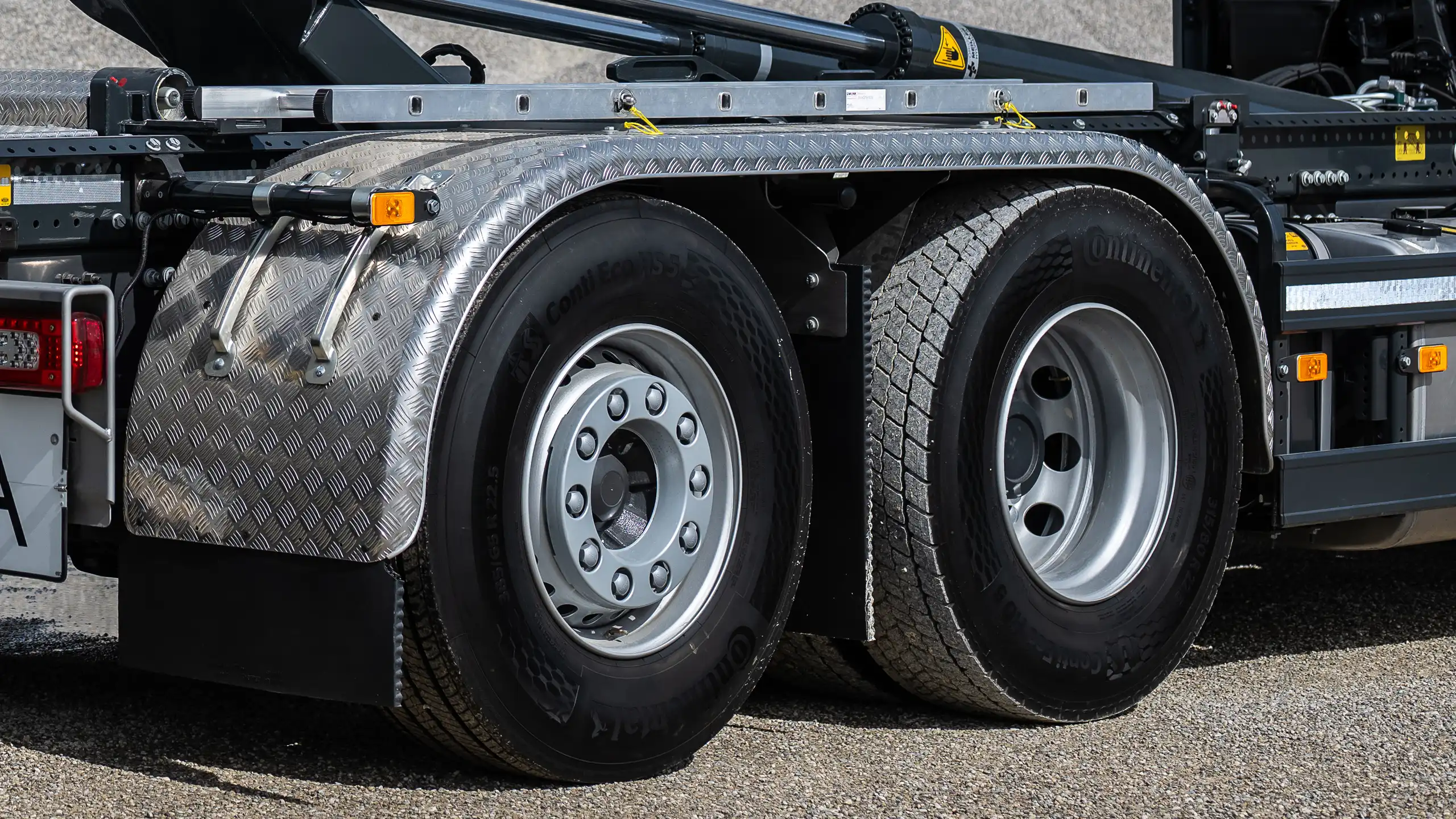

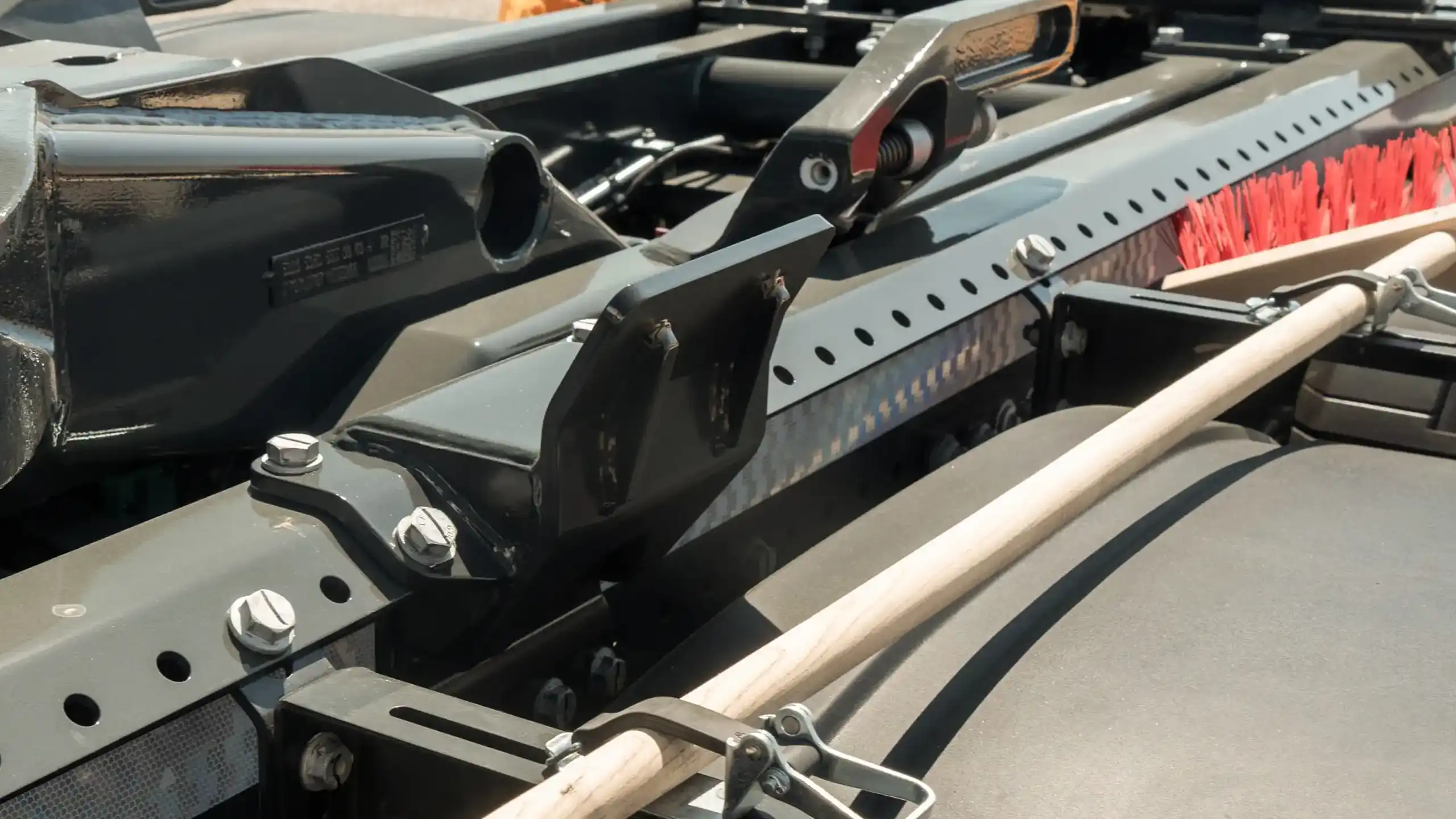

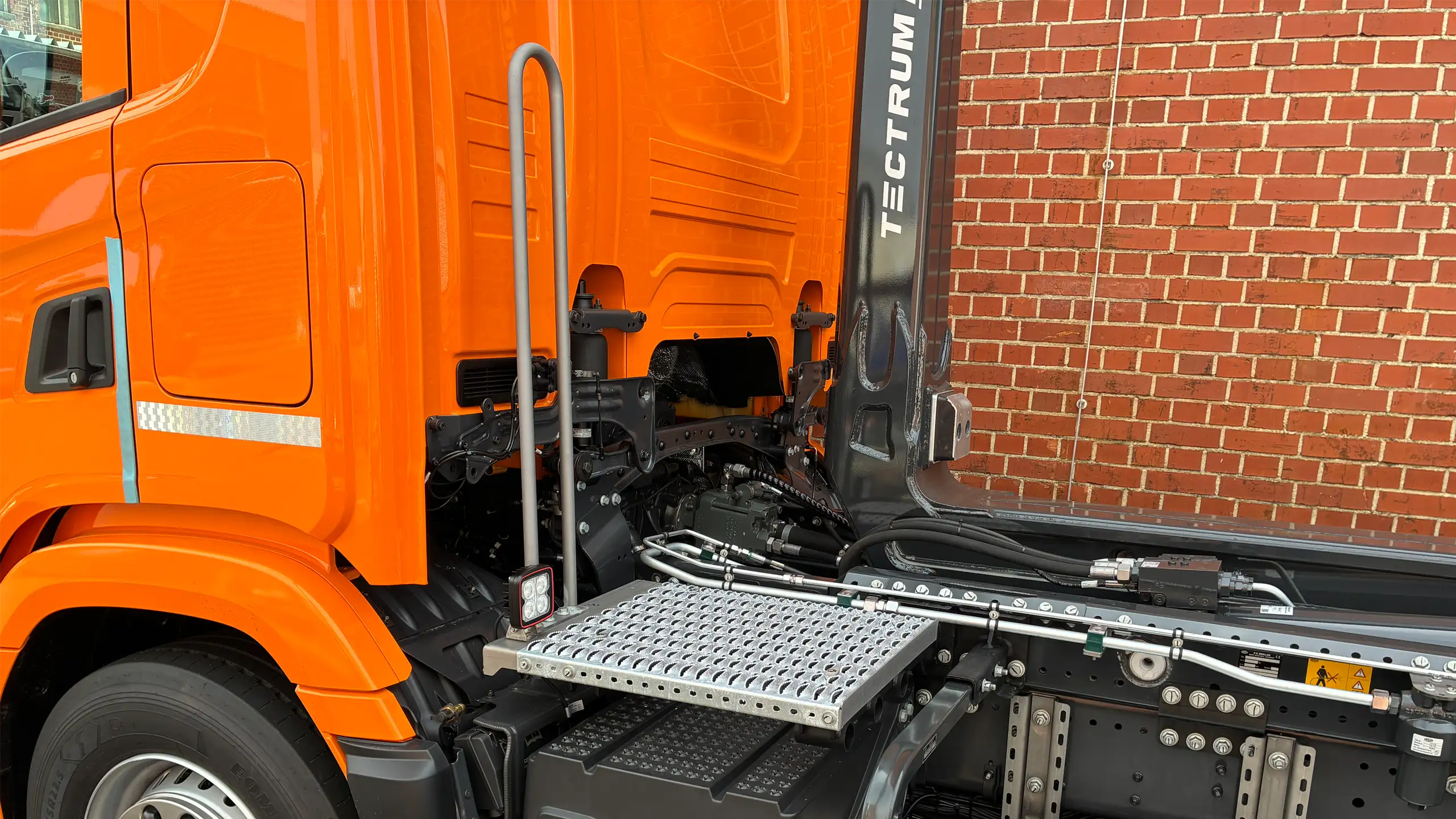

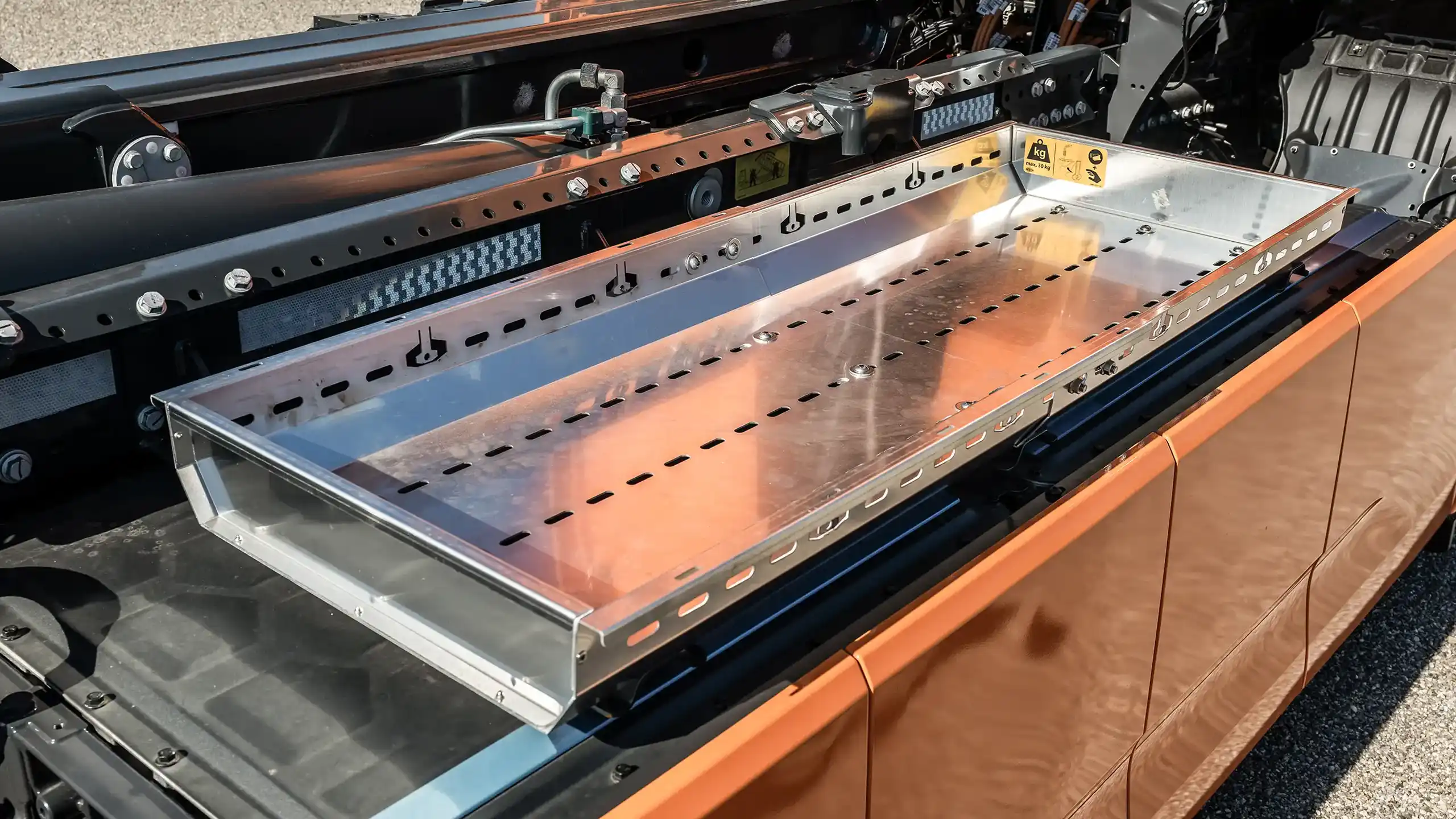

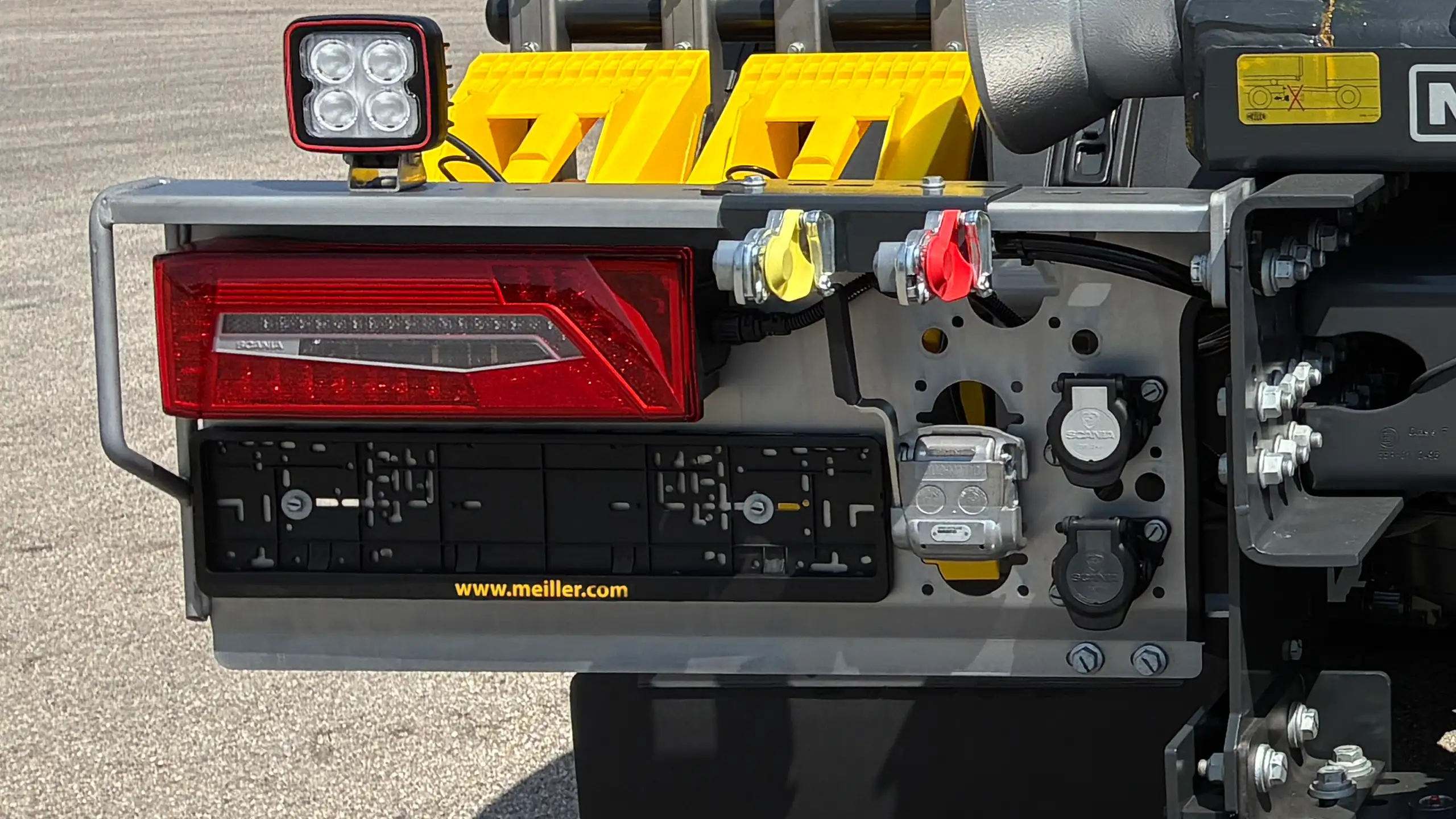

Accesorios

Algunas de las muchas opciones de ampliación disponibles
