Appareil à chaînes TECTRIS®

Transporter les contenants et conteneurs avec une plus grande efficience

Avec les appareil à chaînes TECTRIS®, le transport des caissons ou conteneurs est efficace et sûr. Elles font leurs preuves dans les secteurs de la construction et de la gestion des déchets et sont conçues pour une utilisation dans des conditions difficiles.

Le pont de chargement de l'appareil à chaînes MEILLER se passe de tout faux-châssis spécifique au véhicule. Cela lui vaut un faible poids propre et autorise des charges utiles élevées.

Le système hydraulique MEILLER assure des processus opérationnels rapides et précis. Mentionnons également une synchronisation précise et dépendante de la charge entre les béquilles de stabilisation et les bras de levage télescopiques – ainsi qu'un fonctionnement extrêmement silencieux.

Demande de produit

Vos avantages :

  • Fonctionnement rentable grâce à une survivabilité élevée
  • Déversement en env. 15 secondes grâce à une commande simple et un système hydraulique intelligent
  • Fonctionnement et transport sûrs grâce à des solutions certifiées
  • Charge utile élevée grâce à un poids propre réduit
  • Facilité d'entretien et valeur durable grâce à la qualité élevée du produit
Nous nous efforçons d'obtenir la meilleure qualité possible dans tous nos services et produits et nous voulons que vous en profitiez. C'est pourquoi nous accordons une garantie de 5 ans sur tous les composants en acier pour les appareils à bras et les appareils à chaînes MEILLER.

Modèles

Les appareils à chaînes adaptée à chaque besoin TECTRIS®

Absetzkipper TRIGENIUS AK10

Double essieu

  • Charge nominale de 7 t à 14 t à partir du niveau de la chaussée
  • Pour véhicules de 6,5 t à 20 t de poids total
  • Selon le modèle, pour conteneurs/contenants selon DIN 30735, DIN 30720 Parties 1 et 2, DIN 30730-MAP-AKF ainsi que pour silos (autres contenants sur demande)
Appareil à chaînes AK16 en action

Triple essieu

  • Charge nominale de 18 t à partir du niveau de la chaussée
  • Pour véhicules de 28 t de poids total
  • Pour conteneurs/contenants selon DIN 30720 Parties 1 et 2, DIN 30730-MAP-AKF ainsi que pour silos (autres contenants sur demande)

Caractéristiques techniques

Comparez les données de nos appareils à chaînes

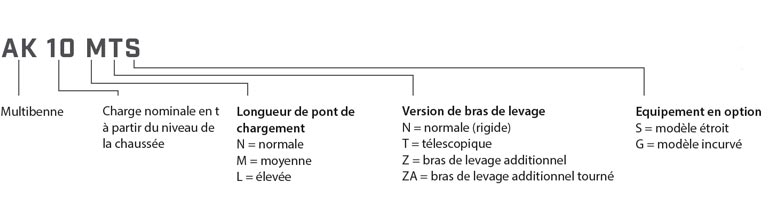

Type AK7 AK10 AK14 AK16
Charge nominale : 7,4 t 11 t 14 t 18 t
Nombre d'essieux : 2 essieux 2 essieux 2 essieux 3 essieux
Châssis appropriés : 9 – 12 t 12 - 15 t jusqu'à 20 t jusqu'à 28 t
Poids AK : 2 000 - 2 150 kg 2 070 - 2 220 kg 2 990 - 3 210 kg 3 1205 kg - 4 060 kg
Type de conteneur : AFNOR NF R 17-106, DIN 30730-MAP-AKF AFNOR NF R 17-106, DIN 30730-MAP-AKF AFNOR NF R 17-106, DIN 30730-MAP-AKF, silo AFNOR NF R 17-106, DIN 30730-MAP-AKF, silo
Types de bras porteurs* : TG TG N, T, TG, Z, ZA N, T, TG, Z, ZA

*Plus d'information sur les types de bras porteurs

Informations de détail

Pour en savoir plus sur nos appareils à chaînes

Des solutions de détail intelligentes conçues pour la pratique

…rapidité<br/> Des fonctions MEILLER intelligentes augmentent la rapidité de travail :

  • Marche rapide dépendante de la charge : accélère la dépose ou le basculement, ce qui réduit la sollicitation du système hydraulique. Avec des conteneurs vides, la marche rapide s'exerce sur toute la course. Avec des conteneurs chargés, la marche rapide s'exerce, en fonction de la charge, dans une plage non critique.
  • Radiocommande i.s.a.r.-control : travaillez rapidement avec la télécommande radio. Les processus opérationnels pré-programmés de la commande séquentielle font faire des économies de temps.
  • Le système hydraulique MEILLER hautement performant assure une vitesse de travail élevée.

…rentabilité

  • La régulation automatique de la vitesse brevetée élève le régime du moteur seulement lorsque des débits d'huile importants sont requis. De cette manière, vous travaillez silencieusement, faites des économies de carburant et rejetez moins d'émissions polluantes.
  • Une maintenance réduite permet des économies en pièces de rechange et réparations.
  • La qualité des produits MEILLER assure la conservation de la valeur, ce qui permet une revente lucrative.
  • Le sérieux du service après-vente de MEILLER et la disponibilité des pièces de rechange réduisent les temps d'immobilisation.

…sécurité
Les appareil à chaînes MEILLER garantissent un fonctionnement sûr grâce à de nombreuses solutions bien conçues :

  • Éclairage arrière à LED : profitez d'une sécurité routière accrue
  • Systèmes de caméras : offrent une vision panoramique optimale sur le périmètre de travail
  • Dispositif de contrôle de surcharge : détecte les éventuelles surcharges du véhicule.
    Le dispositif de sécurité anti-surcharge protège le véhicule et garantit la sécurité routière
  • Compensation de niveau automatique
  • La synchronisation précise de la béquille de sécurité arrière offre une stabilité élevée
  • Barre anti-encastrement : elle se démonte rapidement en cas de réparation
  • Paroi de protection de la cabine du conducteur : elle offre une protection efficace au conducteur
  • Commande d'urgence

La gamme de appareils à chaînes MEILLER séduit par des détails intelligents qui rendent le travail plus rapide, plus efficient et plus sûr.

Crochet de basculement de sécurité MEILLER

Les robustes crochets de basculement permettent de vider le conteneur en toute sécurité. Le cliquet de verrouillage intégré protège le conteneur contre le retournement et le glissement lors du basculement.

Adaptation de la longueur de chaîne

Adaptez la longueur de la chaîne au moyen de la plaque de fixation MEILLER : pratique, la suspension de chaîne à l'extrémité supérieure des bras télescopiques permet de raccourcir ou de rallonger aisément la chaîne.

Unité de commande robuste

Les appareils à chaînes MEILLER avec équipement télescopique sont dotées en série d'une unité de commande avec voyant de contrôle de surcharge et commande de secours. Tous les composants de la commande sont intégrés dans une structure de protection.

Fonctions pour la pratique

Des solutions pratiques et astucieuses

Le type de bras de levage toujours adéquat

Appareil à chaînes bras de levage N
Bras de levage N
Appareil à chaînes bras de levage T
Bras de levage T
Appareil à chaînes bras de levage TG
Bras de levage TG
Appareil à chaînes bras de levage Z
Bras de levage Z
Appareil à chaînes bras de levage ZA
Bras de levage ZA

Bras de levage N :

  • Quand la priorité est à la simplicité et la robustesse
  • Optimal pour les tailles de conteneurs fréquemment identiques

Bras de levage T :

  • Pour basculement élevé
  • Approprié pour toutes les tailles de conteneur

Bras de levage TG :

  • En cas d'espace limité
  • Pour une manipulation optimale du conteneur

Bras de levage Z :

Pour les faibles hauteurs en position de transport ( par ex. pour les itinéraires comportant des passages souterrains)

Bras de levage ZA :

Pour les faibles hauteurs en position de travail (par ex. pour l'enlèvement de conteneurs dans des halls)

Dispositif de sécurité des conteneurs

Appareil à chaînes dispositif de fixation de conteneur standard
Fixation standard
Appareil à chaînes dispositif de serrage du conteneur
BKE (dispositif de serrage du conteneur)
Appareil à chaînes verrouillage du conteneur
CV (dispositif de verrouillage du conteneur)

Avec les appareils à chaînes MEILLER, vous pouvez avoir confiance dans le dispositif de fixation des conteneurs fiable et adapté. Tous les modules de fixation de la charge MEILLER sont certifiés et peuvent être commandés avec la télécommande radio i.s.a.r.-control. Le concept modulaire permet les combinaisons les plus différentes.

Module de fixation des conteneurs

Vous avez le choix entre les modules de fixation des conteneurs les plus différents. L'association des modules BKE et CV offre la plus grande sécurité : fixation parfaite de la charge en appuyant sur un bouton.

Commande simple et confortable avec la commande i.s.a.r.-control

Avec la télécommande i.s.a.r.-control, vous déchargez les conteneurs en vous plaçant à une distance sûre et en un lieu vous offrant la meilleure visibilité. Avec les processus opérationnels pré-programmés de la commande séquentielle, la commande par touche s'effectue absolument sans effort.

Une seule touche – de nombreux processus opérationnels : c'est tout simple avec la commande séquentielle

Les processus opérationnels pré-programmés de la télécommande radio i.s.a.r.-control permettent de faire des économies de temps et évitent les erreurs dans la suite des opérations de commande. Des économies de temps pouvant aller jusqu'à 30 secondes par processus opérationnel sont possibles . Le démarrage d'un processus complet est aussi simple que cela : avec une combinaison de touches, vous activez une suite définie de fonctions qui seront exécutées l'une après l'autre. Ce faisant, vous conservez le contrôle intégral des opérations et avez à tout moment la possibilité d'intervenir dans les processus opérationnels.

Plus d'informations sur la commande i.s.a.r.-control

Accessoires

Seulement quelques-unes des nombreuses possibilités d'extension

Galerie

L'appareil à chaînes TECTRIS® en action

Téléchargements

*Similaire aux photos, peuvent contenir des équipements spéciaux ou optionnels.
