Bibenne sur un chantier

Bibenne MEILLER

Polyvalence et robustesse

La bibenne MEILLER est l'outil universel répondant à vos besoins. Avec la souplesse apportée par ses possibilités de chargement et de déchargement, c'est l'option optimale pour le transport de matériaux en vrac comme de marchandises en colis.

Selon la charge nominale nécessaire, vous avez le choix entre deux, trois ou quatre essieux et divers volumes de charge. Profitez des pratiques packs de moyens d'arrimage comprenant œillets d'arrimage de ridelles et de plancher et bâches à enroulement ou coulissantes.

Demande de produit

Vos avantages

  • Benne basculante très robuste désormais avec une charge nominale encore plus élevée
  • Stabilité de basculement fiable
  • Appropriée pour tous les matériaux en vrac
  • Optimale également pour les marchandises en colis grâce à sa largeur de palette optionnelle
  • Diverses possibilités d'équipement

Modèles

Une bibenne adaptée à chaque besoin

Triple essieu

  • Charge nominale de 21 t
  • Pour véhicules de 26 t à 33 t de poids total

Quadruple essieu

  • Charge nominale de 21 t ou 28 t
  • Pour véhicules de 32 t à 41 t de poids total

Caractéristiques techniques

Comparez les données de nos bibennes

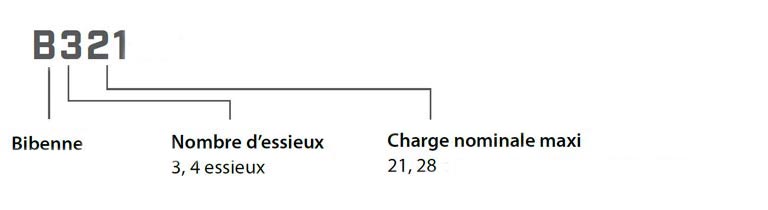

Type B321 B321 (avec grue de chargement) B421 (avec grue de chargement) B428
Charge nominale : 21 t 21 t 21 t 28 t
Nombre d'essieux : 3 essieux 3 essieux 4 essieux 4 essieux
Châssis appropriés : 26 - 33 t 26 - 33 t 32 - 41 t 32 - 41 t
Longueur de pont : 4,9 - 5,3 m 4,9 - 5,3 m 4,9 - 5,3 m 5,9 - 6,3 m
Largeur de pont : 2,38 - 2,42 m 2,38 - 2,42 m 2,38 - 2,42 m 2,38 - 2,42 m
Hauteur de ridelle : 0,8 m - 1,1 m 0,8 m - 1,1 m 0,8 m - 1,1 m 0,9 m - 1,1 m

Informations de détail

Pour en savoir plus sur nos bibennes

Vidéo : La bibenne MEILLER

Bibenne : hayon hydraulique
Robuste et de hauteur de passage maximale : la bibenne à hayon hydraulique


Hayon hydraulique

La Porte Universelle est également disponible avec hayon hydraulique. De cette manière, votre bibenne est prête pour le transport de roches. Le hayon hydraulique permet de doser par réglage en continu ou de décharger seulement une partie du chargement dans de très bonnes conditions de confort. Pour ce faire, faites confiance au système de verrouillage breveté permettant une fermeture du hayon arrière automatique hydraulique et mécanique. Ce hayon peut être combiné sans problème aux systèmes de bâchage MEILLER.

Bibenne : système de basculement Compas
Design moderne et poids encore allégé : le nouveau système de basculement Compas
Bibenne système hydraulique
Puissant système hydraulique MEILLER sur la ridelle latérale

Sûreté et stabilité de déversement

Déverser avec le système de déversement optimisé Compas
Les concepteurs de MEILLER ont entièrement repensé l'articulation de basculement de la bibenne : le résultat, c'est un système de basculement à structure optimisée avec vérin hydraulique à double effet. Avec son nouveau design, elle attire tous les regards. En plus de sa stabilité améliorée, son articulation de basculement est allégée de 25 kg par rapport au modèle précédent.

Système hydraulique MEILLER : Puissance. Endurance. Efficience.
La pièce maîtresse de nos bennes basculantes réside dans le système hydraulique original MEILLER qui se caractérise par les propriétés suivantes :

  • Qualité supérieure et stabilité
  • Insensibilité à la saleté et à l'usure grâce à des surfaces en matériaux hautement résistants, nitrurées et chromées dur
  • Les vannes de basculement et pompes optimisées assurent les meilleurs temps de cycle
  • Commande de déplacement ultra-sensible même pour de lourdes charges grâce à la technique proportionnelle
  • Pratiquement sans entretien grâce aux circuits hydrauliques de conception optimale
  • Haute disponibilité de pièces de rechange grâce à nos fabrications en régie propre
Bibenne Porte Universelle
Porte Universelle : le hayon arrière pour toutes les utilisations
Bibenne portes battantes
Tout sous contrôle avec les pratiques portes battantes
Bibenne trappe
La trappe côté conducteur

Porte Universelle

La Porte Universelle, hayon arrière articulé en haut à fermetures à crabots, associe des portes battantes et une trappe verrouillable pour un déversement dosé avec précision.

Les trappes auto-nettoyantes brevetées à guidage optimisé sont encore plus insensibles à la saleté. La rallonge de levier repliable permet de commander confortablement de l'extérieur la trappe placée côté conducteur. De plus, la tôle de trappe a été rapprochée du bord extérieur du hayon arrière de manière à renforcer l'effet de coupe.



Fonctions pour la pratique

Des solutions pratiques et astucieuses

Ridelle Bordmatik : ouverture et fermeture facile de la ridelle latérale gauche

Bibenne Bordmatik : rabattement de la ridelle de 180 degrés
Ridelle Bordmatik à angle de rabattement de près de 180° : le rabattement complet de la ridelle Bordmatik assure un chargement sûr et confortable des marchandises en colis.
Bibenne Bordmatik : rabattement de la ridelle de 90 degrés
Ridelle Bordmatik à angle de rabattement de 90° : les matériaux en vrac sont déchargés à une distance du véhicule plus élevée.

La ridelle Bordmatik est une ridelle latérale à actionnement hydraulique rabattable jusqu'à près de 180° et à commande confortable. Ouverture et fermeture de la ridelle latérale gauche avec la commande i.s.a.r.-control, de l'extérieur ou de la cabine du conducteur. La nouvelle cinématique confère une force de fermeture élevée à la ridelle Bordmatik.

Avantages :

  • Lors du basculement latéral, le cône de déversement est déplacé vers l'extérieur. Cela protège les organes du véhicule.
  • La position de retenue réglable en continu permet de doser les matériaux en vrac avec plus de précision qu'avec une ridelle latérale articulée en haut.
  • Le déversement de blocs rocheux est facilité par l'ouverture illimitée.
  • La cinématique et les dispositifs de fermeture vissés facilitent énormément la maintenance de la ridelle Bordmatik.
  • Sécurité de conduite : le voyant de contrôle dans la cabine du conducteur avertit que la ridelle Bordmatik est ouverte.
  • La protection contre la corrosion a encore été améliorée.

Œillets d'arrimage

Bibenne : œillets d'arrimage enfichables
Les œillets d'arrimage enfichables dans les coins permettent une fixation tout à fait variable de votre chargement (8 t de force d'arrimage)
Bibenne œillets d'arrimage de ridelle
Les œillets d'arrimage à la ridelle (2 t de force d'arrimage) garantissent une grande souplesse de fixation du chargement
Bibenne : œillets d'arrimage escamotables
Des œillets d'arrimage au plancher escamotables et rabattables : aucune retenue des matériaux en vrac (2 t de force d'arrimage)
Bibenne : œillets d'arrimage pivotants
Des œillets d'arrimage pivotants sur la ridelle avant pour maintenir la charge vers l'arrière (1 t de force d'arrimage)

Arrimez votre chargement avec efficacité et en conformité avec les prescriptions

MEILLER a développé des solutions pratiques d'arrimage vous permettant d'arrimer votre chargement non seulement en conformité avec les règlements mais aussi dans de bonnes conditions de confort. Tous les œillets d'arrimage satisfont aux exigences des normes DIN EN 12640 et DIN Code XL.

Vous avez le choix entre les options suivantes :

  • Barre d'arrimage sous le pont de basculement de 1 t de force d'arrimage
  • Œillets d'arrimage de ridelle pour 2 t de force d'arrimage
  • Œillets d'arrimage de plancher, rabattables, pour 2 t de force d'arrimage
  • Œillets d'arrimage de plancher enfichables dans les coins pour 8 t de force d'arrimage
  • 2 œillets d'arrimage sur la ridelle avant pour 1 t de force d'arrimage

Fonctionnement avec grue de chargement

Bibenne avec grue de chargement
Encore plus de souplesse de chargement grâce à une bibenne MEILLER équipée d'une grue de chargement

Chargez les matériaux à transporter sur votre bibenne MEILLER à l'aide d'une grue. La préparation à une utilisation avec grue de chargement prévoit le renforcement du faux-châssis par une traverse dans la zone avant. Les pompes hydrauliques MEILLER sont adaptées à toutes les grues de chargement courantes. Le montage de la grue est donc rapide et sans problème. Un inverseur de mode grue-benne basculante permet de passer aisément du fonctionnement en mode grue au fonctionnement en mode benne basculante.

  • Triple essieu : jusqu'à 20 (23*) mt de couple de grue
  • Quadruple essieu : jusqu'à 26 (32*) mt de couple de grue

*sur demande

Systèmes de bâchage

Bibenne : bâche coulissante électrique escamotable
La bâche coulissante électrique MEILLER se commande confortablement par télécommande

Couvrez votre chargement. Cela vous permet de faire des économies de carburants et de garantir la sécurité des autres usagers de la route. Les systèmes de bâchage MEILLER sont parfaitement adaptés aux ponts de basculement MEILLER.

Qu'il s'agisse de bâches coulissantes électriques ou de bâches à enroulement semi-automatique, nos systèmes de bâchage sont disponibles pour la bibenne. La version électrique se commande via une télécommande ou bien, de manière encore plus confortable, via la commande i.s.a.r.-control MEILLER.

Plus d'informations sur les systèmes de bâchage MEILLER

Une commande extrêmement aisée avec la commande i.s.a.r.-control

Bibenne : commande avec i.s.a.r.-control
Avec la commande i.s.a.r.-control, vous conservez la pleine maîtrise des opérations dans toutes les positions

Avec la télécommande radio i.s.a.r.-control de MEILLER, vous avez la maîtrise totale des opérations : basculez la benne à une bonne distance de sécurité et à partir d'un emplacement qui vous offre la meilleure visibilité. Vous contrôlez le basculement, la
ridelle Bordmatik, la rentrée et sortie de la barre anti-encastrement, la bâche coulissante MEILLER et la commande MARCHE/ARRÊT du moteur.

Plus d'informations sur la commande i.s.a.r.-control

Barre anti-encastrement hydraulique

Bibenne barre anti-encastrement
Robuste et de poids optimisé : la barre anti-encastrement MEILLER en tube UFS

Vous contrôlez toujours la position dans laquelle se trouve la robuste barre anti-encastrement MEILLER :

Le système de mesure de déplacement intégré dans le vérin hydraulique indique, au moyen d'un voyant de contrôle situé dans la cabine du conducteur, la position de la barre anti-encastrement ainsi que les dysfonctionnements. Si la barre anti-encastrement se trouve dans une position intermédiaire, le verrou de basculement se déclenche.

La suppression de capteurs découverts et vulnérables augmente la robustesse et l'insensibilité à l'usure de la barre anti-encastrement hydraulique.

Voyant de contrôle Barre anti-encastrement Verrou de basculement
Allumé En haut Oui
Clignote Centre Non
Éteint En bas Oui
