MEILLER Dreiseitenkipper

Der Allrounder für vielseitige Aufgaben

MEILLER Dreiseitenkipper sind robust und langlebig durch den Einsatz von hochfesten Werkstoffen und modernsten Fertigungsverfahren. Die Rahmenkonstruktion ist besonders stabil und gut gegen Korrosion geschützt.



Die niedrige Bauhöhe vereinfacht das Einkippen von Schüttgut. Der niedrige Schwerpunkt sorgt für bestes Fahrverhalten. Mit den vielfältigen Verzurrmöglichkeiten sichern Sie Ihre Ladung fachgerecht. Das macht unseren Dreiseitenkipper zu einem echten Allrounder für Ihre Aufgaben.

Jetzt Produktanfrage stellen

Ihre Vorteile:

  • Nutzlastoptimierter Aufbau für hohe Transportlasten
  • Robuste Ausführung mit hohen Überlastreserven
  • Extrem hohe Beul- und Verschleißfestigkeit
  • Praxistaugliche Ladungssicherung durch vielfältige Verzurrmöglichkeiten
  • Wartungsfreundlich und werterhaltend durch hohe Produktqualität

Modelle

Für jede Anforderung der passende Dreiseitenkipper

Typ 1 bis 6L

Die „Kleinen“ eignen sich ideal für den Einsatz in Kommunen, Garten- und Landschaftsbau.

  • 2-Achs-Fahrgestell
  • Zulässiges Gesamtgewicht: 3,5 t bis 13,5 t
  • Für normale Schüttgüter wie Sand, Kies, Laub sowie Stückgüter

Typ 9 und 12

Mit diesen Modellen erreichen Sie eine Innenbreite von 2,42 m – perfekt für Europaletten. Typ 12 ist auch in Containerbreite (2,45 m) lieferbar.

  • 2- oder 3-Achs-Fahrgestell
  • Zulässiges Gesamtgewicht: 14 t bis 19 t
  • Für normale Schüttgüter (z. B. Sand, Kies, Aushub, Kohle) und palettenfertige Stückgüter

D316 bis D428

Der große Dreiseitenkipper eignet sich für die vielfältigsten Transportaufgaben in der Bauwirtschaft.

  • 3- und 4-Achs Fahrgestelle
  • Zulässiges Gesamtgewicht von 26 t bis 41 t
  • Normale und schwere Schüttgüter wie Gesteins- oder Betonbrocken

Technische Daten

Vergleichen Sie unsere Dreiseitenkipper anhand ihrer Daten

Typ 1 1,5 2 3 4 6L 9 12 D316 D321 D421 D428
Nennlast: 1,8 t 2,5 t 3,7 t 4,5 t 6,5 t 7,8 t 11,5 t 12 t 16 t 21 t 21 t 28 t
Achszahl: 2 2 2 2 2 2 2 2 oder 3 3 3 4 4
geeignete Fahrgestelle: 3,5 t 4 - 5 t 5,1 - 6 t 7,49 - 8 t 9 - 10 t 11 - 13,5 t 14 - 19 t (22 t) 14 - 19 t (22 t) 26 t 33 t 32 t 41 t
Brückenlänge: 2,6 m - 4,0 m 2,6 m - 4,0 m 2,6 m - 4,0 m 3,2 m - 4,2 m 3,2 m - 4,2 m 3,2 m - 4,2 m 3,4 m - 4,8 m 3,4 m - 5,5 m 4,6 m - 5,1 m 4,9 m - 5,1 m 5,4 m - 6,2 m 5,4 m - 6,2 m
Brückenbreite: 2 m - 2,2, m 2 m - 2,2, m 2 m - 2,2, m 2 m - 2,35 m 2 m - 2,35 m 2 m - 2,35 m 2,35 m - 2,42 m 2,35 m - 2,45 m 2,38 m / 2,42 m (mit Alu-Bordwand) 2,38 m 2,38 m / 2,42 m (mit Alu-Bordwand) 2,38 m
Bordwandhöhe: 0,35 m 0,35 m 0,35 m 0,4 m - 0,6 m 0,4 m - 0,6 m 0,4 m - 0,6 m 0,5 m - 0,8 m 0,5 m - 0,9 m 0,8 m - 1,1 m 1 m - 1,2 m 0,9 m - 1,1 m 1 m - 1,2 m

Detailinformationen

Erfahren Sie mehr über unsere Modelle

Unsere Dreiseitenkipper bewähren sich täglich im vielseiteigen Einsatz. Auch das familiengeführte Unternehmen Klarwein mit über 100-jähriger Tradition setzt auf MEILLER Dreiseitenkipper und Kippsattel. Durch die enge Zusammenarbeit zwischen den beiden Unternehmen entstand 1973 die erste Bordmatik – die automatische Kippvorrichtung der linken Seitenwand eines Dreiseitenkippers.



Dreiseitenkipper Typ 1 bis 6L

Die MEILLER Dreiseitenkipper Typen 1 bis 6L eignen sich besonders gut für Transportaufgaben in Kommunen, Garten- und Landschaftsbau. Damit transportieren Sie normale Schüttgüter wie Sand, Kies, Laub sowie Stückgüter.

Ausstattung:

  • Geräuschgedämpfte Borwandlagerung
  • Rückwand pendelnd und abklappbar
  • Seitenwände abklappbar

Zubehör Typ 1 bis 6L

Dreiseitenkipper Typ 9 und 12

Mit dem Dreiseitenkipper Typ 9 transportieren Sie normale Schüttgüter wie Sand, Kies, Aushub, Kohle. Mit einer Innenbreite von 2,42 m finden auch Europaletten Platz.

Der Typ 12 kann speziell für Container, Bauschalung und Stückguttransport auch mit einer Innenbreite von 2,45 m (Containerbreite) geliefert werden. Der Kipper kann in verstärkter Version auch für 3-Achs-Fahrgestelle mit Frontkran- Kombination verwendet werden.

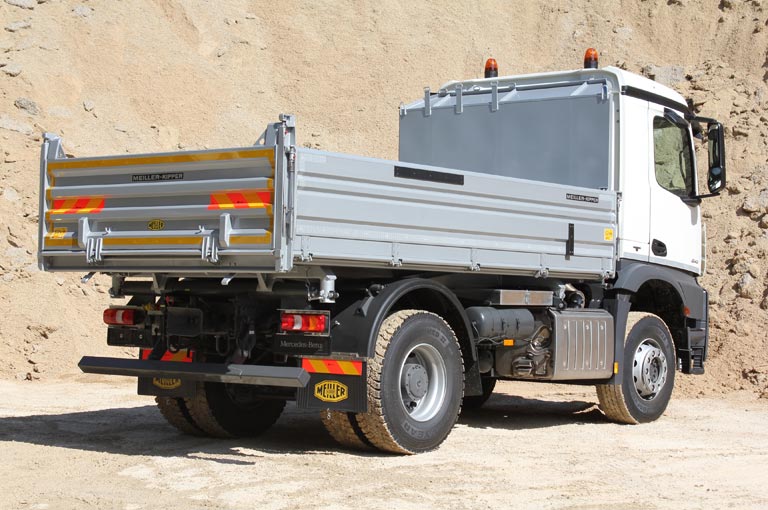

Dreiseitenkipper Typ 9
Dreiseitenkipper Typ 9 in der Standardausführung
Dreiseitenkipper Typ 9
Der Dreiseitenkipper Typ 9 mit Komfort-Paket

Ausstattung Typ 9:

  • M-Jet Bordwände: Durch den Membraneffekt der Konstruktion besonders robust und stabil
  • Verschleißfester Boden, Härte ca. HB 400
  • Glatte Innenflächen, damit das Schüttgut besser ablaufen kann
  • Geräuschdämpfung an den Verschlüssen

Mit dem Komfort-Paket setzten Sie Ihren Dreiseitenkipper noch flexibler ein:

  • Bordwände HB 450 (2,5 mm)
  • Seitenwände pendelnd und abklappbar mit Federentlastung
  • Robuste, geschraubte Eckrungen mit tiefgezogenen Verschlüssen (selbstnachstellend)
  • Rückwand pendelnd und abklappbar mit automatischem Klauenverschluss
  • Optional: Bordmatik zum automatischen Öffnen und Schließen der linken Seitenwand vom Fahrerhaus aus

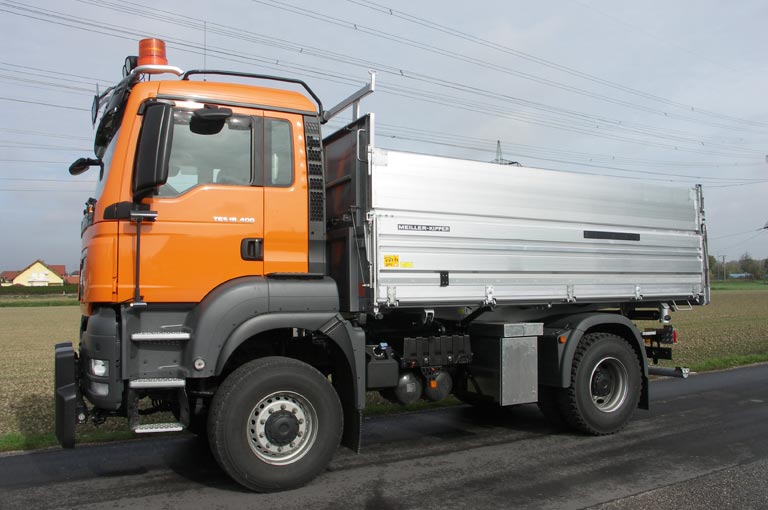

Dreiseitenkipper Typ 12 mit Alubordwand
Dreiseitenkipper Typ 12 mit Alu-Bordwänden und -Aufsatzwänden

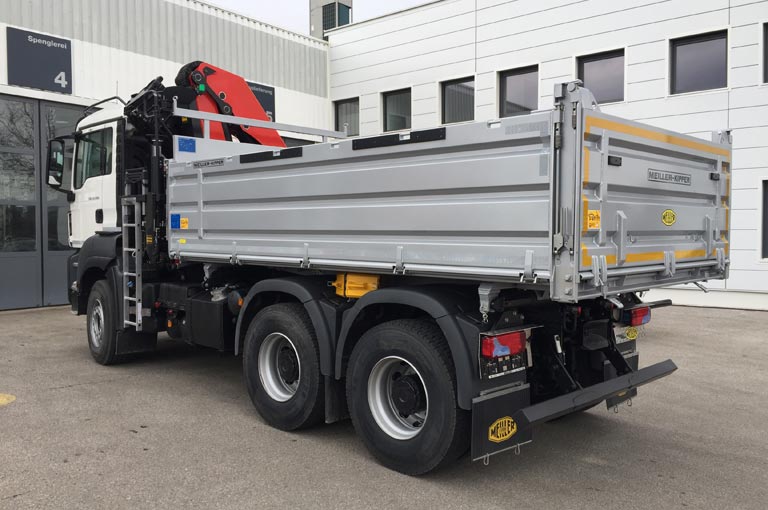

Dreiseitenkipper Typ 12 mit Kran
Dreiseitenkipper Typ 12 in verstärkter Version für Kipper mit Frontkran

Ausstattung Typ 12:

  • Doppelschalige Stahlbordwände in Paletten- oder Containerbreite
  • Alternativ Alubordwände in Paletten- oder Containerbreite
  • Durchgehender, verschleißfester Boden mit einer Härte von ca. HB 400
  • Geräuscharme Sicherheitsverschlüsse, die im geöffneten Zustand nicht vom Kipper weg stehen
  • Seitenwände mechanisch oder pneumatisch pendelbar und über Federn abklappbar
  • Rückwand abklappbar und pneumatisch vom Fahrerhaus aus pendelbar
  • Ecksteher in robuster Version abnehmbar

Zubehör Typ 9 und 12

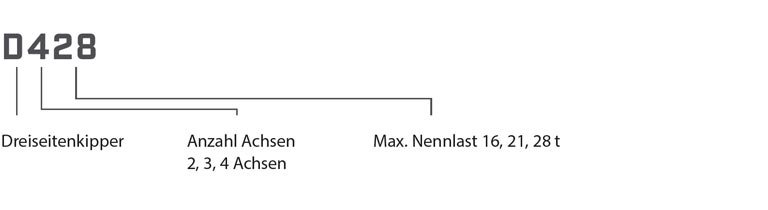

Dreiseitenkipper D316 bis D428

Die Dreiseitenkipper für 3- und 4-Achs-Fahrgestelle eignen sich auch für schwere Aufgaben. Damit transportieren Sie neben normalen Schüttgütern auch große Gesteins- und Betonbrocken.

Ausstattung:

  • Bündige Rückwand: So wird das Schüttgut vollständig ausgekippt und es bleibt nichts in der Runge haften
  • Optional: Alu-Bordwände für mehr Nutzlast
  • Vielseitige Optionen bei der Gestaltung der Bordwände

Seitenwandfunktionen für jeden Einsatz:

Wählen Sie aus den verschiedenen Bordwandfunktionen Ihre passende Lösung.

Seitenwand:

  • Bordmatik: Mit der Bordmatik öffnet und schließt sich die linke Seitenwand ganz automatisch vom Fahrerhaus aus oder mit der MEILLER i.s.a.r.-control-Funkfernsteuerung.
  • Pendelnd
  • Pendelnd und abklappbar mit Federentlastung

Rückwand:

Die Bordwandfunktion bei der Rückwand ist immer „pendelnd“. Verwenden Sie die Schurre oder Dosiereinrichtung für gezieltes oder definiertes Abkippen.

Zubehör D316 bis D428

Features für die Praxis

Praxistaugliche Lösungen, clever durchdacht

MEILLER Hydraulik: Kraftvoll. Ausdauernd. Effizient.

Dreiseitenkipper Hydraulik
Das MEILLER Hydrauliksystem ist speziell auf die Anforderungen in der Bauwirtschaft konzipiert.

Mit hohem Ladevolumen, stark dimensioniertem Hilfsrahmen und leistungsfähiger Hydraulik ist der MEILLER Dreiseitenkipper für den schweren Einsatz bestens gerüstet.

Vorteile der Original MEILLER Hydraulik:

  • Unsere Hochdruckhydraulik aus äußerst hochwertigen stabilen Materialien sorgt mit optimalen Zylindergrößen für minimales Eigengewicht und beste Nutzlasten.
  • Hochfeste Werkstoffe, nitrierte Oberflächen und metallische Führungen machen die Anlage verschleißfest und schmutzunempfindlich.
  • MEILLER Kippventile und Pumpen sorgen für beste Zykluszeiten und optimal ausgelegte Ölkreisläufe

Bordmatik: Komfortables Öffnen und Schließen der linken Seitenwand

Dreiseitenkipper Bordmatik
Bormatik mit Abklappwinkel 90°: Das Schüttgut wird weit weg vom Fahrzeug abgeladen

Die Bordmatik ist eine hydraulisch bis nahezu 180° abklappbare Seitenbordwand mit hohem Bedienkomfort. Öffnen und Schließen Sie die linke Seitenwand vom Fahrerhaus aus. Die Bordmatik eignet sich z. B. hervorragend im Straßenbau als Schüttschurre für den Mittelstreifen.

Vorteile:

  • Der Schüttkegel wird beim seitlichen Abkippen weiter nach außen verlagert. Das schützt die Fahrzeugaggregate.
  • Dosieren Sie das Schüttgut feiner als mit einer pendelnden Seitenbordwand – dank der stufenlosen Haltstellung.
  • Das Schütten sperriger Schüttgüter wie Gesteinsbrocken wird durch die unbegrenzte Schüttöffnung erleichtert.
Modell Bordwandhöhen Anzahl Hydraulikzylinder
Typ 9 500 - 800 mm 1
Typ 12 500 - 900 mm 1
Typ D316 - D321 800 - 900 mm 1
  1.000 - 1.100 mm 2
Typ D421 - D428 900 - 1.000 mm 2
  1.100 mm 3

Zurrösen

Dreiseitenkipper Zurrösen Bodenblech
Zurrösen im Bodenblech
Dreiseitenkipper Zubehör Zurrösen steckbar
Steckbare Zurrösen (ab Typ 9)
Dreiseitenkipper Zubehör Zurrösen Stirnwand
Schwenkbare Zurrösen an der Stirnwand (ab Typ 9)

Mit dem MEILLER Dreiseitenkipper ist das Sichern der Ladung einfach und sicher - dank unserer vielfältigen Verzurrmöglichkeiten. Profitieren Sie vom neu überarbeiteten Verzurrkonzept nach DIN EN 12640. Durch die versenkbaren Zurrösen bleibt der Brückenboden eben, sodass kein Schüttgut hängen bleibt.

Mit den Verankerungsmöglichkeiten verzurren Sie Ihre Ladung besonders sicher und stabil:

  • Versenkbare Zurrösen mit einer maximalen Zugkraft von bis zu 2 t
  • Steckbare Schwerlastzurrösen (ab Typ 6L) mit einer maximalen Zugkraft von bis zu 8 t
  • Schwenkbare Zurrösen in der Stirnwand (ab Typ D316) mit einer maximalen Zugkraft von 1 t

Zusätzlich befindet sich unter der Kippbrücke eine zusätzliche Reling zum Außenzurren mit einer Zugkraft von 1 t.

Betrieb mit Ladekran (Typ 1 bis 12)

Dreiseitenkipper mit Ladekran

Verladen Sie Ihr Transportgut mit einem Ladekran auf Ihren MEILLER Dreiseitenkipper. Bei einer Vorbereitung für Ladekranbetrieb ist der Hilfsrahmen im Bereich des Ladekrans verstärkt. Die dauerlauffähige Hydraulikpumpe und der im Hilfsrahmen integrierte Ölbehälter sind bei den Typen 1 bis 9 auf alle gängigen Ladekräne ausgelegt. Mit dem Umschalter für Kipper-Kran-Betrieb wechseln Sie ganz einfach von Ladekran- auf Kipperbetrieb.



Planensysteme (D316 bis D428)

Video: Seitliche Rollplane beim Dreiseitenkipper und Zentralachsanhänger

Mit den original MEILLER Planensystemen decken Sie Ihr Transportgut ab, schützen die Ladung und sparen Treibstoff. Zertifiziert nach VDI 2700.

Für die Dreiseitenkipper D316 bis D428 erhältlich als seitliche Rollplane oder elektrische Schiebeplane.

Weitere Informationen zu den MEILLER Planensystemen

Kinderleicht bedienen mit der i.s.a.r.-control

Mit der i.s.a.r.-control haben Sie die volle Kontrolle: Kippen Sie aus sicherer Entfernung und an einem Standort, der Ihnen die beste Sicht bietet. Mit der i.s.a.r.-control Funkfernsteuerung steuern Sie das Kippen, die Bordmatik, das Aus- und Einklappen des Unterfahrschutzes, die Schiebeplane und den Motor START/STOPP.

Weitere Informationen zur i.s.a.r.-control

MEILLER Eco-Kupplung®

Video: MEILLER Eco-Kupplung®

Klein, aber oho: Die MEILLER Eco-Kupplung® ist die energiesparende Alternative zu motorseitigen Konstant- und Verstellpumpen. Aktivieren und deaktivieren Sie die Hydraulik einfach bei Bedarf und senken Sie so den Energieverbrauch.

Die MEILLER Eco-Kupplung® sitzt als flexibel zuschaltbares System zwischen dem motorseitigen Nebenabtrieb und der Hydraulikpumpe:

  1. Der Bediener schaltet die Hydraulik über den Nebenabtriebsschalter zu: Die Pneumatik aktiviert die teillastschaltbare Kupplung.
  2. Die Kupplung beschleunigt die Pumpe und verbindet sie mit der Abtriebswelle des Motors.
  3. Bei vollständig geschlossener Kupplung sind die Hydraulik-Funktionen verfügbar.
  4. Nach dem Einsatz schaltet der Fahrer über den Nebenabtriebsschalter im Fahrerhaus das System wieder ab.

Mehr Informationen zur Eco-Kupplung

Galerie & Videos

Der MEILLER Dreiseitenkipper im Einsatz

Video: Dreiseitenkipper und Kippsattel bei der Firma Klarwein

Video: Dreiseitenkipper im Einsatz bei BAST Garten- und Landschaftsbau

*Abbildungen ähnlich, können Sonderausstattungen enthalten.
