Urządzenia bramowe od MEILLER: Efektywny transport kontenerów

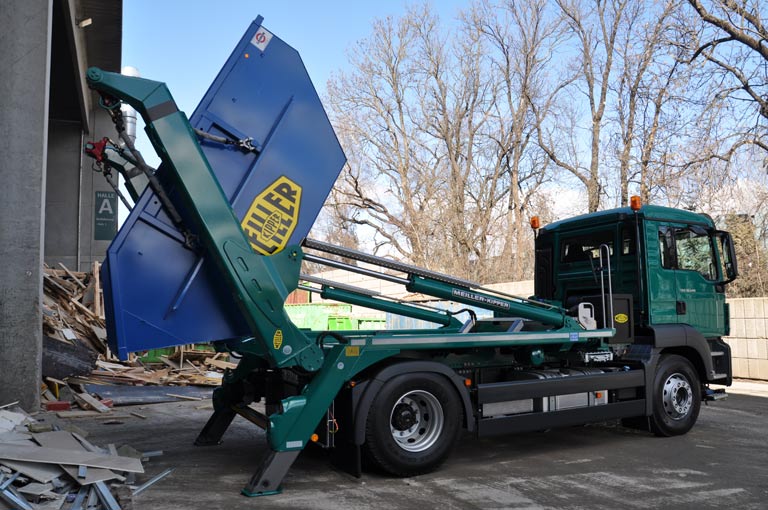

 Urządzenie bramowe TECTRIS® Efektywny transport kontenerów

Urządzenia bramowe TECTRIS® umożliwiają wydajny i bezpieczny transport kontenerów. Sprawdzone w branży budowlanej i utylizacji odpadów, zaprojektowane z myślą o zastosowaniu w trudnych warunkach.

Pomost załadunkowy urządzenia bramowego MEILLER utrzymuje się bez ramy pomocniczej specyficznej dla danego pojazdu. Efektem jest niewielka masa własna i wysoka ładowność.

Wysokiej klasy hydraulika MEILLER zapewnia szybkiei precyzyjne działanie. Poza tym charakteryzuje się ona dokładnym i niezależnym od obciążenia współbieżnym ruchem nóg podporowych i wysięgników teleskopowych – a wszystko to przy wyjątkowo cichej pracy.

Wyślij zapytanie o produkt

 Twoje korzyści:Ekonomiczna eksploatacja
Szybkie wyładunki – ok. 15 sekund – dzięki łatwej obsłudze
Bezpieczna obsługa i transport dzięki certyfikowanym rozwiązaniom
Wysoka ładowność dzięki niskiej masie własnej
Łatwa konserwacja i trwałość dzięki wysokiej jakości produktu


Od wszystkich naszych usług i produktów wymagamy najwyższej jakości. Aby mogli Państwo czerpać jeszcze więcej korzyści z jakości MEILLER, udzielamy pięcioletniej gwarancji na wszystkie stalowe elementy nośne urządzeń hakowych i bramowych.

Modele

Dopasowane do potrzeb naszych klientów

2-osiowe:

Obciążenie znamionowe od 7 t do 14 t z poziomu jezdni
Dla pojazdów o masie całkowitej od 9 t do 20 t
Zależnie od modelu dla kontenerów DIN 30735, DIN 30720 część 1 i 2, DIN 30730-MAP-AKF oraz kontenerów silosowych (inne zbiorniki na życzenie)

3-osiowe:

Obciążenie znamionowe 18t z poziomu jezdni
Dla pojazdów o masie całkowitej 28 t
Dla kontenerów wg DIN 30720 część 1 i 2, DIN 30730-MAP-AKF oraz kontenerów silosowych (inne zbiorniki na życzenie)

Dane techniczne

Porównaj urządzenia bramowe na podstawie danych technicznych

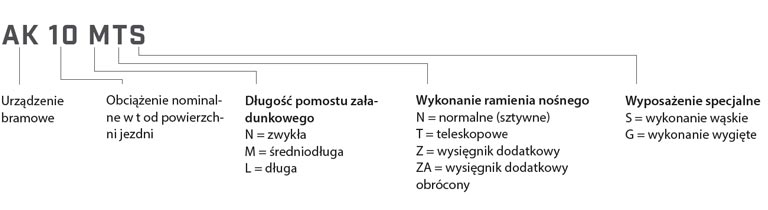

Typ	AK7	AK10	AK14	AK18
Obciążenie znamionowe:	7,4 t	11 t	14 t	18 t
Liczba osi:	2 osie	2 osie	2 osie	3 osie
Odpowiednie podwozie:	9–12 t	12–15 t	do 20 t	do 28 t
Waga:	2000 - 2150 kg	2070 - 2220 kg	2990 - 3210 kg	31205 kg - 4060 kg
Rodzaj kontenera:	DIN 30720 część 1, DIN 30730-MAP-AKF	DIN 30720 część 1+ część 2, DIN 30730-MAP-AKF	DIN 30720 część 1+część 2, DIN 30730-MAP-AKF, zbiorniki silosowe	DIN 30720 część 1+część 2, DIN 30730-MAP-AKF, zbiorniki silosoweTypy ramion
Typ wysięgnika:	TG	TG	N, T, TG, Z, ZA	N, T, TG, Z, ZA

*Więcej informacji dotyczących typów wysięgników

Wyślij zapytanie o produkt

Szczegółowe informacje

Dowiedz się więcej o naszych urządzeniach bramowych

Inteligentne rozwiązania

…szybko

Bieg szybki zależny od obciążenia: przyspiesza załadunek i rozładunek, chroniąc przy tym instalację hydrauliczną. Przy pustych kontenerach bieg szybki jest aktywny w całym zakresie wychyłu. Przy załadowanych kontenerach bieg szybki oddziałuje w zależności od obciążenia w niekrytycznym zakresie.
Zdalne sterowanie i.s.a.r.-control: płynna i szybka obsługa ze zdalnym sterowaniem. Wstępnie zaprogramowane przebiegi zdalnego sterowania pozwalają zaoszczędzić czas.
Wydajna hydraulika MEILLER zapewnia szybkie cykle robocze.

…ekonomicznie

Opatentowana automatyka prędkości obrotowej zwiększa obroty silnika tylko wtedy, gdy wymagane są duże ilości oleju - cicho, oszczędnie, ekologicznie.
Niewielki nakład na konserwację zapewnia oszczędność kosztów części zamiennych i napraw.
Jakość produktów MEILLER gwarantuje utrzymanie wartości i wysoką wartość odsprzedaży.
Niezawodna obsługa klienta MEILLER i wysoka dostępność części zamiennych minimalizuje czasy przestojów.

…bezpiecznie

Tylne oświetlenie LED, gwarantujące większe bezpieczeństwo w ruchu drogowym
Systemy kamer zapewniają doskonałą widoczność pełnego obszaru roboczego
Wskaźnik przeładowania rozpoznaje możliwe przeładowanie pojazdu. Zabezpieczenie przed przeładowaniem chroni pojazd i dba o bezpieczeństwo w ruchu drogowym
Automatyczne wyrównywanie poziomu
Dokładna współbieżność tylnej podpory zapewnia dużą stabilność
Zabezpieczenie przeciwnajazdowe: szybki demontaż w przypadku naprawy
Ściana ochronna kabiny kierowcy: zapewnia skuteczną ochronę kierowcy
Sterowanie awaryjne

Bezpieczny hak wywrotu MEILLER

Wytrzymałe haki wywrotu umożliwiają bezpieczne opróżnianie kontenera. Zintegrowana zapadka chroni kontener podczas wywrotu przed przeskokiem i wyczepieniem.

Dopasowanie długości łańcucha

Łącznik MEILLER umożliwia dopasowanie długości łańcucha: praktyczne zawieszenie łańcuchowe na górnych końcach ramion teleskopowych umożliwia łatwe skracanie lub wydłużanie łańcucha.

Solidna jednostka sterująca

Urządzenia bramowe MEILLER z wyposażeniem teleskopowym posiadają seryjnie jednostkę sterującą ze wskaźnikiem kontroli przeładowania i sterowaniem awaryjnym. Wszystkie komponenty sterowania są zabezpieczone i zamontowane.

Praktyczne rozwiązania

Zawsze odpowiedni typ wysięgnika

Urządzenie bramowe wysięgnik N — Wysięgnik N

Urządzenie bramowe wysięgnik T — Wysięgnik T

Urządzenie bramowe wysięgnik TG — Wysięgnik
TG

Urządzenie bramowe wysięgnik Z — Wysięgnik Z

Urządzenie bramowe wysięgnik ZA — Wysięgnik
ZA

Wysięgnik N:

prosty i wytrzymały,
optymalny przy częstym używaniu jednakowych wielkości kontenerów.

Wysięgnik T:

do wysokiego wyładunku,
do wszystkich rozmiarów kontenerów.

Wysięgnik TG:

do pracy w wąskich miejscach,
optymalna obsługa kontenerów.

Wysięgnik Z:

niska wysokość w pozycji transportowej (np. przy przejazdach podziemnych).

Wysięgnik ZA:

do pracy przy niskich wysokościach (np. transport kontenerów w halach).

Zabezpieczenie kontenera

Urządzenie bramowe urządzenie zaciskowe pojemnika — BKE (urządzenie zaciskowe do zbiorników)

Urządzenie bramowe blokada kontenera — CV (blokada kontenera)

Urządzenia bramowe MEILLER wyposażone są w odpowiednio dostosowane zabezpieczenia kontenera. Wszystkie moduły zabezpieczenia ładunku MEILLER są certyfikowane i można je obsługiwać za pomocą zdalnego sterowania i.s.a.r.-control. Modułowa koncepcja umożliwia różne kombinacje.

Moduły zabezpieczenia kontenera

Do wyboru dostępne są różne moduły zabezpieczenia ładunku. Połączenie modułów BKE i CV zapewnia najwyższy poziom bezpieczeństwa: idealne zabezpieczenie ładunku za naciśnięciem przycisku.

Prosta i komfortowa obsługa

Pilot zdalnego sterowania i.s.a.r.-control umożliwia załadunek kontenerów z bezpiecznej odległości, z miejsca o najlepszej widoczności. Wstępnie zaprogramowane przebiegi sterowania sekwencyjnego sprawiają, że obsługa jest wyjątkowo prosta – wystarczy jedno naciśnięcie przycisku.

Odstawienie kontenera:
