Wywrotka siodłowa na pojeździe Mercedes Benz

Wywrotka siodłowa MEILLER

Przyczepa do użytkowania w ciężkich warunkach

Wywrotki siodłowe MEILLER wyróżniają się najlepszymi właściwościami jezdnymi i przechylania. Dzięki nisko położonemu całkowitemu punktowi ciężkości i sztywnej na zginanie i skręcanie konstrukcji ramy wywrotka siodłowa leży pewnie na drodze.

Nasze podwozia są dynamicznie wyważone i nie wymagają większej konserwacji. Ofertę dopełniają specjalne osie do zastosowań na budowie.

Muldy ze stali i aluminium MEILLER przekonują także w praktyce: Duża prędkość przechylania jest przyspieszana jeszcze bardziej przez dołączany układ szybkiego opuszczania.

Napełnianie wywrotki siodłowej ułatwia jej niska krawędź ładunkowa i nawet wywracanie dzięki niskiej krawędzi zsypowej staje się dziecięca zabawą. Krótszy zwis wywrotki sprawia, że staje się odpowiednia do obsługi układarek.

Wyślij zapytanie o produkt teraz

Twoje korzyści:

  • Najlepsze właściwości jezdne dzięki niskiemu środkowi ciężkości i innowacyjnemu podwoziu
  • Optymalizacja pod kątem masy użytecznej dzięki niewielkiej masie własnej
  • Duże prędkości robocze dzięki wydajnej instalacji hydraulicznej
  • Długa żywotność dzięki odpornym na zużycie kolebkom MEILLER
  • Dostępne w kanciastym lub okrągłym kształcie muldy

Modele

Dla każdego wymagania odpowiednia wywrotka siodłowa

Seria LIGHT

Seria LIGHT przekonuje licznymi redukcjami masy i nie idzie na żadne kompromisy, jeśli chodzi o stabilność i zachowanie wartości.

  • Nadaje się do czopów siodła ciągnika w wymiarze 2"
  • Objętość nominalna: 22 m³ do 30 m³
  • Długość nominalna: 7,6 m do 8,6 m
  • Do pojazdów z 3 osiami

Seria MEDIUM

Nasza seria MEDIUM nadaje się do szczególnie wytrzymałego użytkowania. Możesz przewozić nią bez trudu odłamki skalne lub betonowe – nawet poza utwardzonymi drogami.

  • Nadaje się do pojazdów z czopem siodła ciągnika w wymiarze 2" i 3,5"
  • Objętość nominalna: 18 m³ do 54 m³
  • Długość nominalna: 6,6 m do 10,7 m
  • Do pojazdów z 2, 3 lub 4 osiami

Dane techniczne

Porównaj naszą wywrotkę siodłową na podstawie swoich danych

  • Seria LIGHT
  • MEDIUM: Półrura/mulda stalowa (MHPS)
  • MEDIUM: Mulda skrzyniowa/aluminiowa (MHKA)
Typ: LHPS44.3-N LHKA44.3-N
Liczba osi: 3 osie 3 osie
Długość nominalna (wersja): 7,6 m (zwykła) 7,6 m (zwykła)
Objętość nominalna (ściana tylna na zewnątrz*): 23 - 25 m³ 23 - 26 m³
Objętość nominalna (ściana tylna wewnątrz*): 22 - 24 m³ 22 - 25 m³
Masa całkowita: od 5 050 kg od 4 530 kg
Wysokość burty: 1400 - 1500 mm 1300 - 1500 mm
Warianty ścian tylnych*: S1, S2 S1, S2

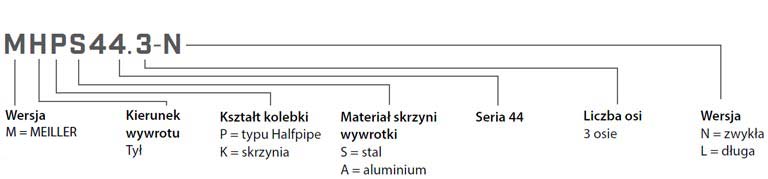

Typ: MHPS44.2-K MHPS44.2-N MHPS44.2-L MHPS44.3-N MHPS44.3-L MHPS44.3-V MHPS44.4-V
Liczba osi: 2 osie 2 osie 2 osie 3 osie 3 osie 3 osie 4 osie
Długość nominalna (wersja): 6,6 m (krótka) 7,6 m (zwykła) 8,6 m (długa) 7,6 m (zwykła) 8,6 m (długa) 10,05 m (objętość) 10,7 m (objętość)
Objętość nominalna (ściana tylna na zewnątrz*): 18 - 23 m³ 21 - 30 m³ 24 - 34 m³ 21 - 30 m³ 24 - 34 m³ 30 - 40 m³ 33 - 42 m³
Objętość nominalna (ściana tylna wewnątrz*): 18 - 22 m³ 21 - 29 m³ 23 - 33 m³ 21 - 29 m³ 23 - 33 m³ 30 - 39 m³ 32 - 41 m³
Wysokość burty: 1300 - 1800 mm 1300 - 1800 mm 1300 - 1800 mm 1300 - 1800 mm 1300 - 1800 mm 1300 - 1800 mm 1300 - 1800 mm
Warianty ścian tylnych*: S1, S2, S4, S5 S1, S2, S4, S5 S1, S2, S4, S5 S1, S2, S4, S5, S6 S1, S2, S4, S5, S6 S1, S2, S4, S5, S6 S1, S2, S4, S5
Typ: MHKA44.2-K MHKA44.2-N MHKA44.2-L MHKA44.3-N MHKA44.3-L MHKA44.3-V MHKA44.4-V
Liczba osi: 2-osiowe 2 osie 2 osie 3 osie 3 osie 3 osie 4 osie
Długość nominalna (wersja): 6,6 m (krótka) 7,6 m (zwykła) 8,6 m (długa) 7,6 m (zwykła) 8,6 m (długa) 10,05 m (objętość) 10,7 m (objętość)
Objętość nominalna (ściana tylna na zewnątrz*): 21 - 26 m³ 24 - 37 m³ 27 - 41 m³ 24 - 37 m³ 27 - 41 m³ 34 - 51 m³ 36 - 54 m³
Objętość nominalna (ściana tylna wewnątrz*): 20 - 24 m³ 23 - 35 m³ 26 - 40 m³ 23 - 35 m³ 26 - 40 m³ 33 - 49 m³ 35 - 52 m³
Obciążenie znamionowe (ściana tylna prosta*): -- -- -- -- -- 45 - 53 m³ --
Wysokość burty: 1300 - 2100 mm 1300 - 2100 mm 1300 - 2100 mm 1300 - 2100 mm 1300 - 2100 mm 1300 - 2100 mm 1300 - 2100 mm
Warianty ścian tylnych*: S1, S2 S1, S2 S1, S2 S1, S2, G12 S1, S2, G12 S1, S2, G12 S1, S2

*Więcej informacji dotyczących wariantów ścian tylnych.

Szczegółowe informacje

Dowiedz się więcej o naszych wywrotkach siodłowych

  • Seria LIGHT
  • Seria MEDIUM
Wywrotka siodłowa LHPS z muldą stalową
Wywrotka siodłowa LIGHT z kolebką stalową LHPS Halfpipe

Ekonomiczna lekkość

Skorzystaj z nowej ekonomiczności i oszczędzaj czas i pieniądze przy każdym cyklu transportowym! Mała masa własna pozwala przewozić do 320 kg więcej materiałów sypkich.

Środek ciężkości zestawu niższy o 50 mm gwarantuje dobrą stateczność na drodze i stabilne ustawienie przy wywracaniu. Muldę można łatwiej ładować poprzez niską krawędź ładunkową i nawet wywracanie odbywa się dzięki nisko położonej krawędzi zsypowej bez większego trudu.

Zużycie nie ma szans

  • Zoptymalizowane wprowadzanie siły w nowej ramie podwozia minimalizuje powstawanie pęknięć
  • Tailored Blanks: wzmocniona blacha podłogowa w tylnej trzeciej części, ponieważ zużycie ścierne jest tu znacznie większe
  • Opcjonalne blachy zużywalne, zapewniające dłuższą żywotność
Wywrotka siodłowa MHKA z muldą skrzyniową
Wywrotka
siodłowa MEDIUM MHKA ze skrzynią o aluminiowej konstrukcji przekładkowej

Elastyczna wytrzymałość

Znana wywrotka siodłowa MEDIUM firmy MEILLER łączy dużą masę użyteczną i wyjątkową wytrzymałość. Jej stabilna konstrukcja umożliwia uniwersalne zastosowanie przy różnych transportowanych materiałach i zmiennym podłożu.

Oprócz piasku, żwiru i wykopu wywrotka siodłowa MEDIUM umożliwia równie bezproblemowe transportowanie okruchów kamiennych lub betonowych. Jej wytrzymałe podwozie doprowadzi ją przy tym do celu nawet w trudnym terenie.

Najlepsze właściwości jezdne dzięki innowacyjnemu podwoziu

Sztywna na zginanie i skręcanie rama podwozia MEILLER w połączeniu z osiami, łożyskami, hamulcami, amortyzatorami drgań i zawieszeniem pneumatycznym znanych producentów zapewnia najlepsze właściwości jezdne.

Technika przechylania MEILLER

szybko…

Przechylanie i opuszczanie przebiegają bezpiecznie i szybko: mocna, oryginalna instalacja hydrauliczna MEILLER zapewnia dużą prędkość roboczą. Funkcja szybkiego opuszczania pozwala zaoszczędzić nawet 40% czasu.

i bezpiecznie…

Duże rezerwy przeciążeniowe, duża początkowa siła nośna i nisko ułożony łączny środek ciężkości zapewniają bezpieczeństwo podczas przechylania. Długie prowadnice zmniejszają podatność tłoków na zginanie. System ostrzegania o przechylaniu „Tilt Alert” monitoruje pochylanie wywrotki siodłowej i odpowiednio wcześnie ostrzega kierowcę.

Wywrotka siodłowa MEILLER z dwiema osiami podnoszonymi

Hydraulika MEILLER: Potężna. Wytrzymała. Wydajna.

  • Odporna na zabrudzenia i zużycie dzięki wysoko wytrzymałym materiałom i nitrowanym powierzchniom.
  • Zoptymalizowane zawory przechyłu i pompy zapewniają najlepsze czasy cyklu.
  • Precyzyjne sterowanie ruchem także pod wysokimi obciążeniami dzięki technice proporcjonalnej.
  • Praktycznie bezobsługowa dzięki optymalnie skonstruowanym obiegom oleju.

Bezpieczna jazda i hamowanie

Większa zwrotność nawet, gdy robi się ciasno: System wspomagający manewrowanie poprawia zdolność pokonywania zakrętów szczególnie w ruchu okrężnym i podczas skręcania. Powoduje to także zmniejszenie zużycia opon. Niezależnie od tego, czy zdecydujesz się na hamulce bębnowe czy tarczowe – pełną kontrolę osiągniesz z czujnikami zużycia okładzin hamulcowych i układem kontroli ciśnienia w oponach.

Płynne odjeżdżanie ze wspomaganiem ruszania

Wspomaganie ruszania zapewnia większą przyczepność do podłoża osi napędowe. Wspomaganie ruszania włącza się w łatwy sposób przez naciśnięcie przycisku. W ten sposób nawet w trudnym terenie zapewniona jest lepsza trakcja jazdy oraz płynne ruszanie.

Oś podnoszona, zapewniająca ekonomiczny transport

Systemy podnoszenia osi zmniejszają zużycie opon i paliwa podczas pustych przejazdów. Po załadowaniu pojazdu oś podnoszona automatycznie się obniża, zapewniając w ten sposób większy nacisk na oś i lepszą stabilność w czasie jazdy.

Która mulda jest tą właściwą?

Muldy ze stali

  • Są wytrzymałe i zoptymalizowane pod kątem masy użytecznej
  • Nadają się w szczególności do zastosowania na krótkich odcinkach i przy częstym przechylaniu
  • Są przeznaczone do materiałów sypkich o właściwościach ściernych, takich jak żwir, kamienie, okruchy betonowe lub wypełniacze

Muldy z aluminium

  • Są wyjątkowo lekkie
  • Nadają się doskonale do zastosowań przy niedużej liczbie wychyleń w ciągu dnia i dużym udziale transportu po drogach
  • Są przeznaczone do materiałów sypkich o mniej ściernych właściwościach, takich jak piasek, żwir czy grys
  • Wykazują odporność chemiczną na najczęstsze, agresywne właściwości materiałów sypkich

Ściany tylne do wszystkich zastosowań

Rozmaite warianty ścian bocznych umożliwiają wybranie dopasowanego rozwiązania:

Maksymalną elastyczność zapewnia przełączana ściana tylna S4 bądź S5 z zamknięciami kleszczowymi lub kłowymi.

Wariant ściany tylnej S6 można otwierać hydraulicznie — w połączeniu ze zdalnym sterowaniem i.s.a.r.-control komfortowo przez naciśnięcie przycisku.

Tutaj znajdziesz nasz kompletny program ścian tylnych.





Ściana tylna z wahliwym otwieraniem

Wahliwa ściana jest odporna na zużycie i otwiera się już przy kącie pochylenia wynoszącym 3°.


Ściana tylna z otwieraniem hydraulicznym

Hydrauliczna ściana tylna otwiera się całkowicie już przed procesem przechylenia, pozostaje otwarta w stanie przechylenia i jest szczelna bez zamknięcia.

Praktyczne właściwości

Praktyczne rozwiązania, mądrze przemyślane

Izolacja termiczna do budowy dróg

Wywrotka termosiodłowa do budowy dróg
Leonhard Weiss stawia na termoizolowane wywrotki siodłowe od MEILLER.

Zadbaj o stale wysoki poziom temperatury. Stosując nasze termoizolowane muldy z odprowadzającego wodę materiału izolacyjnego połączonego z dwuwarstwową stalą nierdzewną.

Twoje korzyści:

  • Certyfikowane zgodnie z VDI wytyczna 2055
  • Pewna izolacja termiczna – bez mostków cieplnych
  • Precyzyjne urządzenie pomiarowe, które monitoruje temperaturę na bieżąco

Sterowanie za pomocą SmartBoard®

MEILLER Smartboard do obsługi wywrotki siodłowej

Sterowanie wywrotką siodłową MEILLER jest możliwe przy użyciu zamontowanego z boku modułu SmartBoard®. Oprócz wyświetlania wielu stanów roboczych umożliwia on obsługę hamulca rozściełacza, osi podnoszonej i wspomagania ruszania. 





Komfortowa obsługa za pomocą i.s.a.r.-control

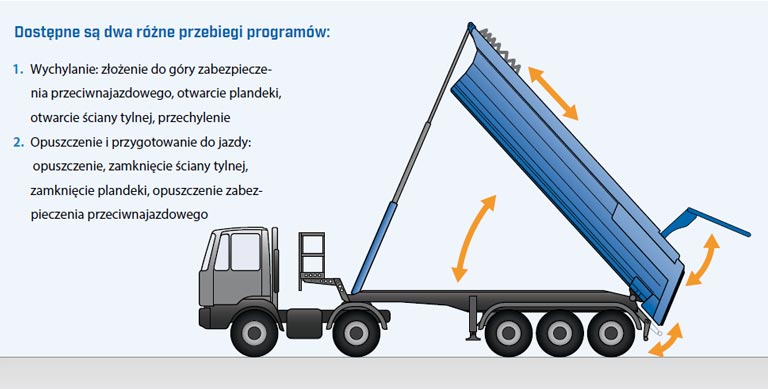

Dostępne są dwa różne przebiegi programów

Z pilotem zdalnego sterowania MEILLER masz wszystko pod kontrolą: Przechylanie jest możliwe z bezpiecznej odległości, z miejsca o najlepszej widoczności. Obsługa jest jeszcze łatwiejsza dzięki wstępnie zaprogramowanym procedurom sterowania nadążnego.

Więcej informacji dotyczących i.s.a.r.-control

System wspomagający kierowcę

System asystenta kierowcy MEILLER
Łatwe sterowanie wywrotki siodłowej za pomocą systemu wspomagającego MEILLER

Sterowanie i monitorowanie wywrotki siodłowej MEILLER jest możliwe przy użyciu naszego systemu wspomagającego. Czy w kabinie kierowcy, w SmartBoard®, czy z Twojego smartfona:

Bezpieczeństwo

System ostrzega w przypadku:

  • zbyt dużego nacisku na oś
  • zbyt stromego pochylenia kolebki

Diagnostyka

Szybka pomoc przez odczytanie protokołu błędów, który można bezpośrednio wysłać pocztą elektroniczną.

Analiza

Optymalizacja zastosowania parku maszyn przez analizę wszystkich istotnych danych eksploatacyjnych.

Wskaźniki

Zachowaj wszystko na widoku:

  • Uzyskuj informacje o statusie pojazdu
  • Wskazanie łącznego nacisku na wszystkie osie oraz poszczególne osie w t
  • Wskazanie kąta pochylenia kolebki
  • Wskazanie informacji o wywrotce siodłowej
  • Wskazanie komunikatów o błędach

Funkcje

Komfortowe sterowanie wieloma funkcjami:

  • Podnoszenie i obniżanie osi podnoszonej
  • Włączanie i wyłączanie wspomagania ruszania
  • Podnoszenie i obniżanie podwozia za pomocą zawieszenia pneumatycznego
  • Regulowanie poziomu jazdy
  • Ustawianie ciśnienia hamowania hamulca rozściełacza

Systemy plandek

Wywrotka siodłowa z boczną plandeką zwijaną

Oryginalne systemy plandek MEILLER umożliwiają zakrycie przewożonego materiału, zabezpieczenie ładunku i oszczędność paliwa. Dostępne jako boczna plandeka zwijana (patrz ilustracja) lub jako plandeka przesuwana. Jeszcze łatwiej odbywa się to przy użyciu pilota lub systemu zdalnego sterowania i.s.a.r.-control MEILLER.

Więcej informacji dotyczących systemów plandek MEILLER

Osprzęt

Tylko kilka z wielu możliwości rozszerzeń

Galeria

Wywrotka siodłowa MEILLER w użyciu
