Model TRIGENIUS® jest wynikiem całkowitego przeprojektowania wywrotki trójstronnej: zainspirowani doświadczeniami i życzeniami naszych klientów stworzyliśmy zupełnie nową wywrotkę trójstronną, która doskonale dostosowuje się do każdego zastosowania.
Innowacyjna konstrukcja modelu TRIGENIUS® przyczynia się do redukcji wagi, a zastosowanie stali o wysokiej wytrzymałości zwiększa jego wytrzymałość.
Ujednolicony system obsługi we wszystkich seriach oraz ergonomicznie zaprojektowane komponenty skracają cykle pracy, zwiększając tym samym efektywność użytkowania.
Wszystkie komponenty musiały przejść rygorystyczne testy obciążeniowe i zostały przetestowane w rzeczywistych warunkach użytkowania. W rezultacie powstała wywrotka trójstronna, która stawia czoła każdemu wyzwaniu.
Wszystkie nowe rozwiązania TRIGENIUS® zostały konsekwentnie wdrożone w całej serii – zarówno w dużych, jak i małych wywrotkach trójstronnych: nowy design, modułowa konstrukcja i ujednolicony, innowacyjny system obsługi zapewniają wydajność i bezpieczeństwo użytkowania.
Szczególnie odporna na korozję rama pomocnicza
Łatwa możliwość doposażenia w akcesoria i elementy montażowe
Odporny na zabrudzenia stabilizator siłownika hydraulicznego
Większa ładowność dzięki zredukowanej wadze konstrukcji
Optymalna ochrona ramy pomocniczej przed korozją dzięki powłoce KTL oraz powłoce nawierzchniowej w kolorze RAL 7021
Profile zamknięte ram i skrzyń są zabezpieczone antykorozyjnie (D202-D212)
Hydraulika i elementy montażowe w wykończeniu końcowym powierzchni
Więcej uchwytów do mocowania i nowy układ dla lepszych możliwości mocowania
Wytrzymałe uchwyty do mocowania w burtach o wytrzymałości do 2 t na jeden punkt mocowania
Zamontowane w podłodze składane uchwyty o wytrzymałości do 8 t na jeden punkt mocowania
Elektryczna plandeka przesuwna, przy której napinacze do lin mogą zostać zdemontowane
Wyjątkowo ciche otwieranie i zamykanie Bordmatika, wyposażonego w listwy LED z przodu i z tyłu
Łożysko wywrotu z ergonomicznymi zabezpieczeniami przed blokowaniem po przekątnej
Model TRIGENIUS® jest bardziej wszechstronny niż kiedykolwiek wcześniej. Portfolio obejmuje pojazdy od dwu- do czteroosiowych podwozi oraz pojazdy o obciążeniu znamionowym od 2 do 28 ton. Spersonalizuj swoją wywrotkę trójstronną za pomocą wszechstronnego i praktycznego wyposażenia. Modułowa konstrukcja oraz zastosowanie technologii śrubowej umożliwiają łatwy montaż.
Do profesjonalnego ogrodnictwa i architektury krajobrazu:
najróżniejsze zadania transportowe w prywatnych ogrodach i dużych terenach zieleni.
Do zastosowań komunalnych i drogowych: w gminach i miastach realizowane są rozmaite zadania transportowe.
Dla branży budownictwa głębokościowego, wydobywców
żwiru i firm ziemnych, które transportują zarówno lekkie materiały, jak i ciężkie materiały sypkie, gruz i kamienie.
Do budownictwa kubaturowego i drogowego: transportu wymagają różne rodzaje ładunków – od materiałów budowlanych, przez cegły, aż po urobek z wykopów.

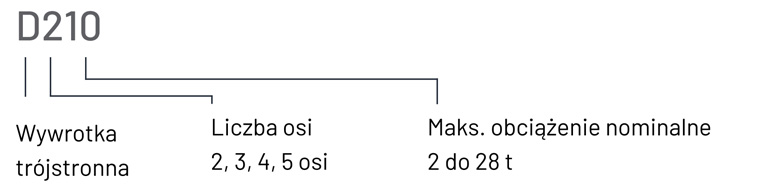

| Typ | D202 | D204 | D205 | D208 | D210 | D212 |
| Obciążenie znamionowe | 2 t | 4 t | 5 t | 8 t | 10 t | 12 t |
| Techniczna dopuszczalna masa całkowita | 3,5 - 4,6 t | 5 - 7,2 t | 7,49 - 8 t | 9 - 14 t | 15 - 16 t | 18 t |
| Długość skrzyni | 2.600 - 3.400 mm | 2.700 - 4.000 mm | 3.000 - 4.200 mm | 3.000 - 4.200 mm | 3.200 - 4.800 mm | 3.600 - 4.800 mm |
| Szerokość skrzyni | 2.000 mm | 2.000/2.200 mm | 2.000/2.350 mm | 2.200/2.350 mm | 2.380 mm | 2.450 mm |
| Wysokość ścian | 400 mm | 400 mm | 400/500 mm | 500/600 mm | 500 mm | 600 mm |
| Materiał podłogi | 1,5 mm HBW 450 | 1,5 mm HBW 450 | 2,5 mm HBW 450 | 2,5 mm HBW 450 | 4,0 mm HBW 450 | 4,0 mm HBW 450 |
| Materiał ściany przedniej | 1,5 mm BS 70 | 1,5 mm BS 70 | 1,5 mm BS 70 | 1,5 mm BS 70 | 2,5 mm HBW 450 | 2,5 mm HBW 450 |
| Materiał ścian bocznych i ściany tylnej | 1,5 mm BS 70 | 1,5 mm BS 70 | 1,5 mm BS 70 | 1,5 mm BS 70 | 2,5 mm HBW 450 | 2,5 mm HBW 450 |
| Typ | D316 | D321 |
| Obciążenie znamionowe | 16 t | 21 t |
| Techniczna dopuszczalna masa całkowita | 26 - 28 t | 33 t |
| Długość skrzyni | 4.400 - 5.100 mm | 4.400 - 5.100 mm |
| Szerokość skrzyni | 2.420 mm | 2.420 mm |
| Wysokość ścian | 800 mm | 800/1000 mm |
| Materiał podłogi | 5,0 mm HBW 450 | 5,0 mm HBW 450 |
| Materiał ściany przedniej | 3,0 mm HBW 450 | 3,0 mm HBW 450 |
| Materiał ścian bocznych i ściany tylnej | 4,0 mm HBW 450 | 4,0 mm HBW 450 |
| Typ | D421 | D428 |
| Obciążenie znamionowe | 21 t | 28 t |
| Techniczna dopuszczalna masa całkowita | 32 - 35 t | 41 t |
| Długość skrzyni | 5.400 - 6.200 mm | 5.400 - 6.200 mm |
| Szerokość skrzyni | 2.420 mm | 2.420 mm |
| Wysokość ścian | 900/1.000 mm | 1.000 mm |
| Materiał podłogi | 6,0 mm HBW 450 | 6,0 mm HBW 450 |
| Materiał ściany przedniej | 3,0 mm HBW 450 | 3,0 mm HBW 450 |
| Materiał ścian bocznych i ściany tylnej | 4,0 mm HBW 450 | 4,0 mm HBW 450 |
Solidna wywrotka stalowa o niskiej masie własnej dzięki zoptymalizowanej konstrukcji – do elastycznego zastosowania w klasie transportowej. Maksymalny komfort dzięki niskiej konstrukcji i dużej przestrzeni do przechowywania narzędzi.
Modułowe podwyższenie ściany przedniej z uchwytem na narzędzia
System rozpórek z blachami mocującymi do mocowania na podłodze: o wytrzymałości 300 kg na rozpórkę
2x uchywty mocujące (1t) do zabezpieczenia wysokich ładunków
Listwa mocująca o wytrzymałości 800 kg
Trwała szczelność dzięki unikalnemu systemowi mocowania ścian bocznych
Chowane uchwyty zamontowane w podłodze o wytrzymałości do 2 t na jeden punkt mocowania
Wytrzymałe uchwyty mocujące na burtach o wytrzymałości do 1 t na jeden punkt mocowania
Ściany boczne składane po prawej i lewej stronie, wysokość burty 400 mm
Siłownik teleskopowy MEILLER
Łożysko wywrotu z ergonomicznymi zabezpieczeniami przed blokowaniem po przekątnej, przednia blokada wywrotu
Stopnie na ścianach bocznych i ścianie tylnej
Uchwyt
Skrzynka na narzędzia z tworzywa sztucznego lub stali nierdzewnej
Ściana tylna wahliwa i składana z zamkiem kłowym

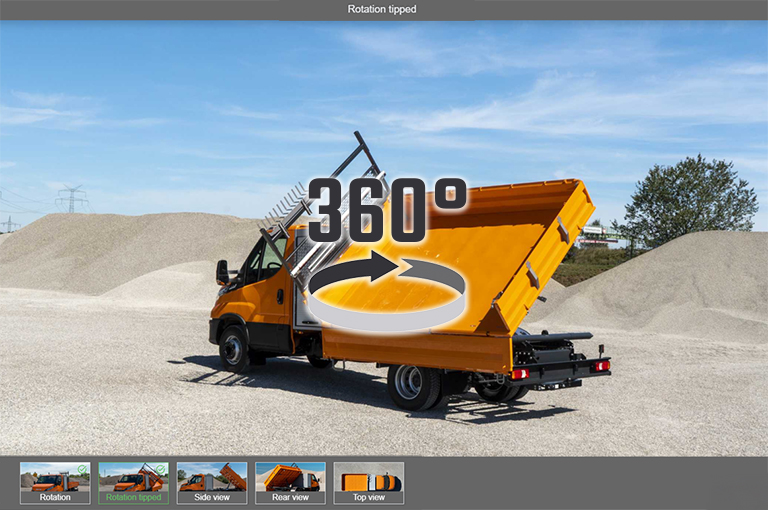

Wszechstronna i zwrotna wywrotka trójstronna – do prawie każdego terenu. Idealna do transportu materiałów na placach budowy, do zastosowań komunalnych, a także do transportu materiałów sypkich.
Modułowe podwyższenie ściany przedniej z uchwytem na narzędzia
System rozpórek z blachami mocującymi do mocowania na podłodze: o wytrzymałości 300 kg na rozpórkę
2x uchywty mocujące (1t) do zabezpieczenia wysokich ładunków
Listwa mocująca o wytrzymałości 800 kg
Mechanizm odciążenia ścian bocznych
Stopnie na ścianach bocznych
Trwała szczelność dzięki unikalnemu systemowi mocowania ścian bocznych
Ściany boczne składane po prawej i lewej stronie, wysokość burty 400 mm
Chowane uchwyty zamontowane w podłodze o wytrzymałości 2 t na jeden punkt mocowania
Wytrzymałe uchwyty mocujące na burtach o wytrzymałości do 1 t na jeden punkt mocowania
Siłownik teleskopowy MEILLER
Nowe zbiorniki na olej hydrauliczny ze specjalnymi przegródkami i systemem mocowania tłumiącym drgania
Łożysko wywrotu z ergonomicznymi zabezpieczeniami przed blokowaniem po przekątnej, przednia blokada wywrotu
Ściana tylna wahliwa i składana z zamkiem kłowym
Skrzynka na narzędzia z tworzywa sztucznego lub stali nierdzewnej
Wywrotka trójstronna z powierzchnią ładowania o szerokości do 2450 mm, zapewniająca uniwersalne możliwości transportowe: od materiałów sypkich po kontenery budowlane. Opcjonalnie z dwuwarstwowymi burtami do zastosowań w trudnych warunkach.
Podwyższenie ściany przedniej z podpórką i deflektorem
6 uchwytów mocujących na ścianie przedniej o wytrzymałości do 2 t na jeden punkt mocowania
Mechanizm odciążenia ścian bocznych: łatwe otwieranie i zamykanie ściany bocznej
Ściany boczne: wahliwe lub składane po prawej i lewej stronie
Wytrzymałe uchwyty mocujące na burtach o wytrzymałości do 1 t na jeden punkt mocowania
Bordmatik z listwą LED z przodu i z tyłu
Składane uchwyty zamontowane w podłodze o wytrzymałości do 8 t na jeden punkt mocowania
Solidny hydrauliczny siłownik teleskopowy
Łożysko wywrotu z ergonomicznymi zabezpieczeniami przed blokowaniem po przekątnej, przednia blokada wywrotu
Nowe zbiorniki na olej hydrauliczny ze specjalnymi przegródkami i systemem mocowania tłumiącym drgania
Ściana tylna składana hydraulicznie lub pneumatycznie
Wytrzymałe wywrotki z maksymalną ładownością dzięki zoptymalizowanej wadze konstrukcji i wysokowytrzymałej stali – dla osiągnięcia jak największych zysków. Szczególnie stabilna konstrukcja, charakteryzująca się bezpieczną obsługą.
Elektryczna plandeka przesuwna z daszkiem ochronnym (opcjonalnie)
Mechanizm odciążenia ścian bocznych (dostępny przy opcjonalnie wahliwej i składanej ścianie bocznej)
6 uchwytów mocujących na ścianie przedniej o wytrzymałości do 2 t na jeden punkt mocowania
Składane uchwyty zamontowane w podłodze o wytrzymałości do 8 t na jeden punkt mocowania
Bezpieczne w obsłudze zamki ścian bocznych i ściany tylnej
Wahliwa i składana ściana boczna
Wytrzymałe uchwyty mocujące na burtach o wytrzymałości do 2 t na jeden punkt mocowania
Bordmatik z listwą LED z przodu i z tyłu
Solidny hydrauliczny siłownik teleskopowy, również w przypadku podwozi 4-osiowych
Nowe zbiorniki na olej hydrauliczny ze specjalnymi przegródkami i systemem mocowania tłumiącym drgania
Łożysko wywrotu z ergonomicznymi zabezpieczeniami przed blokowaniem po przekątnej, przednia blokada wywrotu
Hydrauliczna/pneumatyczna ściana tylna z wahliwą górną częścią
Wahliwa ściana tylna z automatycznym zamkiem krzywkowym
Hydraulicznie składane zabezpieczenie przeciwnajazdowe
Znak jakości STEELECT® oznacza optymalne wykorzystanie różnych gatunków stali renomowanych marek w celu maksymalizacji odporności na zużycie i ładowności wywrotek MEILLER. Dla każdego komponentu firma MEILLER dobiera przy tym najlepszy rodzaj stali, uwzględniając jego funkcję i zastosowanie.
Wysokiej jakości stale STEELECT® zmniejszają zużycie ścierne i zapewniają mniej napraw oraz długi cykl życia. Pozwala to na uzyskanie lekkiej zabudowy i jednocześnie gwarantuje maksymalną stabilność. Całość zwiększa ładowność i prowadzi do ekonomicznej eksploatacji, a także wysokiej wartości przy odsprzedaży.
| Oznaczenie | Rodzaj stali | Twardość | Granica plastyczności | Minimalna wytrzymałość na rozciąganie |
|---|---|---|---|---|
| STEELECT®128 | Stal konstrukcyjna | 128 HBW | 355 N/mm² | 430 N/mm² |
| STEELECT®220 | Stal konstrukcyjna | 220 HBW | 500 N/mm² | 500 N/mm² |
| STEELECT®240 | Stal konstrukcyjna | 240 HBW | 650 N/mm² | 700 N/mm² |
| STEELECT®400 | Stal drobnoziarnista o dużej odporności na ścieranie (stal trudnościeralna) | 400 HBW | 1.000 N/mm² | 1.250 N/mm² |
| STEELECT®450 | Stal drobnoziarnista o dużej odporności na ścieranie (stal trudnościeralna) | 450 HBW | 1.200 N/mm² | 1.350 N/mm² |
| STEELECT®500 | Stal drobnoziarnista o dużej odporności na ścieranie (stal trudnościeralna) | 500 HBW | 1.300 N/mm² | 1.600 N/mm² |
*Wszystkie wartości są przybliżone.
*Rysunki poglądowe, mogą zawierać wyposażenie specjalne.
