Urządzenie hakowe TECTRUM® MEILLER

 Urządzenie hakowe TECTRUM® Ekonomiczny transport kontenerów hakowych

Urządzenia hakowe MEILLER zostały stworzone z myślą o maksymalnej wydajności, obejmującej cały okres ich eksploatacji. Zostały one zaprojektowane do standardowych podwozi samochodów ciężarowych o typowych tonażach, tak aby zagwarantować szybki i ekonomiczny transport kontenerów hakowych.

Urządzenia hakowe MEILLER charakteryzują się niską masą własną, wysoką wytrzymałością, łatwą obsługą i długą żywotnością.

Wyślij zapytanie o produkt

 Twoje korzyści:Trwałość i solidność
Maksymalne bezpieczeństwo obsługi
Wysoka prędkość pracy
W zestawie pakiet bezpieczeństwa zapewniający zabezpieczenie ładunku


Od wszystkich naszych usług i produktów wymagamy najwyższej jakości. Aby mogli Państwo czerpać jeszcze więcej korzyści z jakości MEILLER, udzielamy pięcioletniej gwarancji na wszystkie stalowe elementy nośne urządzeń hakowych i bramowych.

Modele

Dopasowane do potrzeb naszych klientów

Seria RS

Mocna konstrukcja do ciężkich ładunków

RS21: 2× szybszy, 200 kg lżejszy i 20 mm niższy niż poprzedni model
RS26: do ekstremalnie trudnych zastosowań, 2× szybszy i 710 kg lżejszy niż jego poprzednik
Dla pojazdów 3- i 4-osiowych o dopuszczalnej masie całkowitej do 28 t (RS21) lub powyżej 28 t (RS26)
Do kontenerów wg DIN 30 722-1/2, DIN 14 505, DIN 30 730

Seria RL

Do zastosowań zorientowanych na masę użyteczną i pojemność

100 kg lżejszy i 40 mm niższy niż RS21
Obciążenie znamionowe do 18 t z poziomu jezdni
Dla pojazdów 3-osiowych o dopuszczalnej masie całkowitej do 28 t
Do kontenerów wg DIN 30 722-1/2, DIN 14 505, DIN 30 730

Seria RK

Klasyczne urządzenie hakowe

Obciążenie znamionowe od 14 t do 30 t z poziomu jezdni
W zależności od modelu dla pojazdów 2-, 3- lub 4-osiowych
W zależności od modelu dla pojazdów o dopuszczalnej masie całkowitej od 19t do 41t
Do kontenerów wg DIN 30 722-1/2, DIN 14 505, DIN 30 730

Gotowy na przyszłość

MEILLER oferuje zabudowy także dla elektrycznych samochodów ciężarowych wszystkich wiodących producentów — niezależnie od tego, czy pojazd wyposażony jest w napęd mechaniczny (mPTO), elektromechaniczny (emPTO), czy elektryczny (ePTO).

Dzięki elektrycznemu napędowi hydraulika jest uruchamiana tylko wtedy, gdy jej działanie jest niezbędne, co znacząco ogranicza zużycie energii.

Dane techniczne

Porównaj urządzenia hakowe na podstawie danych technicznych

Seria RS + RL
Seria RK

Typ	RS21	RS26	RL18
Obciążenie znamionowe:	21 t	26 t	18 t
Liczba osi:	3 osie	3 lub 4 osie	3 osie
Odpowiednie podwozie:	do 28 t	od 28 t	do 28 t
Waga:	2.075 kg - 2.330 kg	2.290 kg - 2.770 kg	1.980 kg - 2.250 kg
Rodzaj kontenera:	DIN 30 722-1/2, DIN 14 505, DIN 30 730	DIN 30 722-1/2, DIN 14 505, DIN 30 730	DIN 30 722-1/2, DIN 14 505, DIN 30 730
Typ wysięgnika*:	Teleskopowy lub teleskopowy i wychylny wysięgnik hakowy	Teleskopowy lub teleskopowy i wychylny wysięgnik hakowy	Teleskopowy wysięgnik hakowy

Typ	RK14	RK30
Obciążenie znamionowe:	14 t	30 t
Liczba osi:	2 osie	3 lub 4 osie
Odpowiednie podwozie:	do 19 t	od 28 t
Waga:	1.675 kg - 2.080 kg	3.095 kg - 3.670 kg
Rodzaj kontenera:	DIN 30 722-1/2, DIN 14 505, DIN 30 730	DIN 30 722-1/2, DIN 14 505, DIN 30 730
Typ wysięgnika*:	Teleskopowy wysięgnik hakowy	Teleskopowy lub teleskopowy i wychylny wysięgnik hakowy

*Więcej informacji dotyczących typów wysięgnika

Wyślij zapytanie o produkt

Szczegółowe informacje

Dowiedz się więcej o naszych urządzeniach hakowych

RS21
RS26
RL18
Seria RK

Materiał filmowy produktu dotyczący urządzenia hakowego RS21 (angielski)

Innowacyjne urządzenie hakowe

Urządzenie hakowe RS21 umożliwia transport ciężkich kontenerów. W odróżnieniu od poprzedniego modelu jest ono:

2× szybsze, gwarantując tym samym oszczędność czasu,
200 kg lżejsze, w związku z czym zapewnia większy ciężar użytkowy przy każdym przejeździe,
20 mm niższe, co pozwoliło uzyskać większą pojemność, a jednocześnie większą stabilność i bezpieczeństwo jazdy dzięki niżej ułożonemu środkowi ciężkości. To z kolei zapewnia większą wolną przestrzeń przy niskich przejazdach.

Zalety:

Większa siła nośna z dużymi rezerwami,
Odporna na skręcanie rama dzięki innowacyjnemu profilowi ramy,
Montaż ramy i komponentów bez spawania zwiększa ochronę przed korozją,
Nowy pakiet zwiększający wydajność.

Do zastosowań w trudnych warunkach

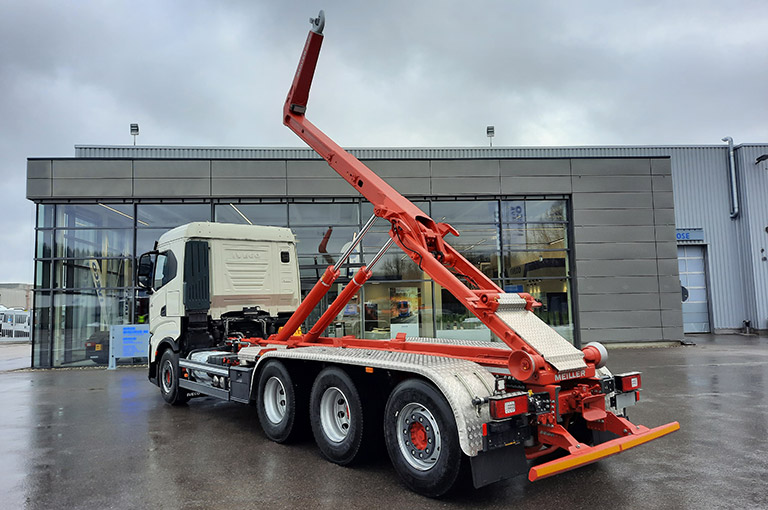

Nowy RS26 z udźwigiem 26 ton sprawdza się szczególnie w branży budowlanej, gdzie pod każdym względem wyznacza nowe standardy: jest nie tylko niższy i dwukrotnie szybszy od swojego poprzednika, ale też aż o 710 kg lżejszy! Pasuje do podwozi 3- lub 4-osiowych.

Zalety:

Siła nośna 26 t przy masie zredukowanej o 710 kg,
Odporna na skręcanie rama dzięki innowacyjnemu profilowi ramy,
Montaż ramy i komponentów bez spawania zwiększa ochronę przed korozją,
Nowy pakiet zwiększający wydajność.

Do zastosowań zorientowanych na masę użyteczną i pojemność

Urządzenie hakowe RL18 umożliwia transportowanie kontenerowych o dużej pojemności – i to przy zoptymalizowanym ciężarze użytkowym.

100 kg lżejsze niż RS21, w związku z czym daje więcej ciężaru użytkowego przy każdym przejeździe,
40 mm niższe niż RS21, co pozwoliło uzyskać większą stabilność i bezpieczeństwo jazdy i jeszcze większą wolną przestrzeń przy niskich przejazdach.

Zalety:

Odporna na skręcanie rama dzięki innowacyjnemu profilowi ramy,
Montaż ramy i komponentów bez spawania zwiększa ochronę przed korozją,
Nowy pakiet zwiększający wydajność.

Klasyczne urządzenie hakowe do uniwersalnych zastosowań

W serii RK znajdziesz urządzenie hakowe do podwozi 2-osiowych i siłą nośną 14 ton. Duże urządzenie RK30 do podwozi 3-lub 4-osiowych pozwala na transport nawet 30 ton.

Serie RS i RL zostały jeszcze bardziej udoskonalone!

System KTL:

Ochrona antykorozyjna
Odporność na zarysowania i uderzenia kamieni
Równomierne i pełne pokrycie
Niezmienna jakość powierzchni

Śrubowana konstrukcja:

Łatwe doposażenie lub zmiana komponentów
Montaż bez spawania
Szybka wymiana zużywających się części

Praktyczne rozwiązania

Zawsze odpowiedni typ wysięgnika

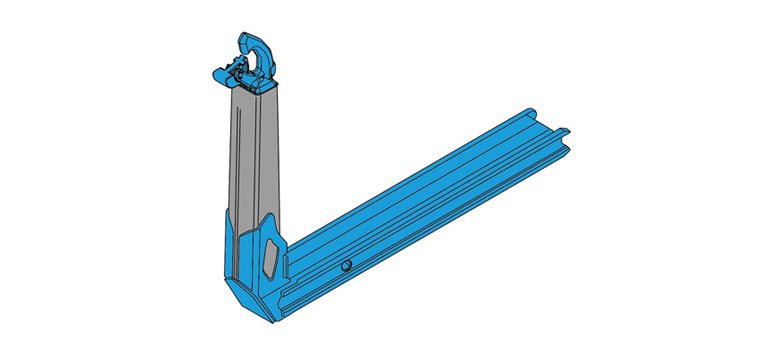

Urządzenie hakowe wysięgnik zwykły — Wysięgnik zwykły

Kiedy jaki typ wysięgnika?

Teleskopowy wysięgnik hakowy (T)

Zapewnia szybkie i solidne działanie,
Optymalny przy często używanych jednakowych wielkościach kontenerów.

Teleskopowy i wychylny wysięgnik hakowy (TS/TSN)

Do różnych typów kontenerów,
Do ciasnych przestrzeni,
Umożliwia płaskie naciąganie kontenera,
Umożliwia przełożenie kontenera na wagony kolejowe.

Zabezpieczenie kontenera z pakietem bezpieczeństwa

W urządzeniach hakowych MEILLER można polegać na niezawodnym i odpowiednio dostosowanym zabezpieczeniu kontenera. MEILLER oferuje:

Blokadę hydrauliczną,
Trzpienie blokujące, stałe lub wkręcane,
Blokadę do zbiornika żurawia.

Nasz pakiet bezpieczeństwa obejmuje poza tym hydrauliczną blokadę wewnętrzną, hydrauliczną ochronę przeciwnajazdową i sterowanie sekwencyjne.

Hydraulika MEILLER z pakietem zwiększającym wydajność i pakietem bezpieczeństwa

Materiał filmowy: Porównanie prędkości RS21 i jej poprzednicy

Oryginalna hydraulika MEILLR zapewnia szybkie cykle robocze:

Podczas kiprowania i wyładowywania zawór szybkiego biegu przyspiesza wysuw siłownika,
Podczas opuszczania i wciągania kontenera szybki bieg zapewnia dwukrotnie większą prędkość wsuwu w porównaniu z poprzednim modelem.

Opcjonalny pakiet zwiększający wydajność:

Bieg szybki: przyspiesza wysuw siłownika wychyłu,
Bieg szybki: przyspiesza wsuw siłownia wychyłu,
Sterowanie sekwencyjne i.s.a.r.-control zwiększa wydajność pracy,
Tłumienie położenia końcowego: przy wsuwie wysięgnika wychyłu.

Opcjonalny pakiet bezpieczeństwa

Nasz pakiet bezpieczeństwa zawiera wewnętrzną blokadę hydrauliczną i hydrauliczne zabezpieczenie przeciwnajazdowe (nie zawiera sterowania sekwencyjnego).

Wygodne sterowanie z pilotem i.s.a.r.-control

Steruj swoim urządzeniem hakowym MEILLER bez trudu z pilotem zdalnego sterowania MEILLER i.s.a.r.-control. Do dyspozycji są dwa programy:

Zdejmowanie kontenera:

1.   Wysunięcie podpory osi, jeśli jest
2.   Odblokowanie dodatkowego zabezpieczenia, jeśli jest
3.   Odblokowanie dodatkowego zabezpieczenia hydraulicznego, jeśli jest
4.   Wsunięcie wysięgnika hakowego
5.   Cofnięcie haka TS
6.   Wychylenie wysięgnika
7.   Wsunięcie zabezpieczenia przeciwnajazdowego, jeśli jest

Załadunek kontenera i przygotowanie do jazdy:

1. Wsunięcie wysięgnika
2. Wychylenie haka TS
3. Wysunięcie wysięgnika hakowego
4. Zamknięcie dodatkowego hydraulicznego zabezpieczenia, jeśli jest
5. Wysunięcie dodatkowego zabezpieczenia, jeśli jest
6. Wsunięcie podpory osi, jeśli jest

Więcej informacji dotyczących i.s.a.r.-control

MEILLER Eco-Kupplung®

MEILLER Eco-Kupplung® to energooszczędna alternatywa dla pomp stałociśnieniowych i pomp o zmiennej wydajności po stronie silnika. Włącz i wyłącz hydraulikę w razie potrzeby, zmniejszając tym samym zużycie energii.

MEILLER Eco-Kupplung® to elastycznie załączany system, umieszczony między przystawką odbioru mocy a pompą hydrauliczną:

Osoba obsługująca włącza hydraulikę za pomocą przełącznika przystawki odbioru mocy: układ pneumatyczny aktywuje sprzęg.
Sprzęg napędza pompę i łączy ją z wałem napędowym silnika.
Po całkowitym zamknięciu sprzęgu dostępne są funkcje hydrauliczne.
Po zakończeniu pracy osoba obsługująca wyłącza system za pomocą przełącznika przystawki odbioru mocy w kabinie.
