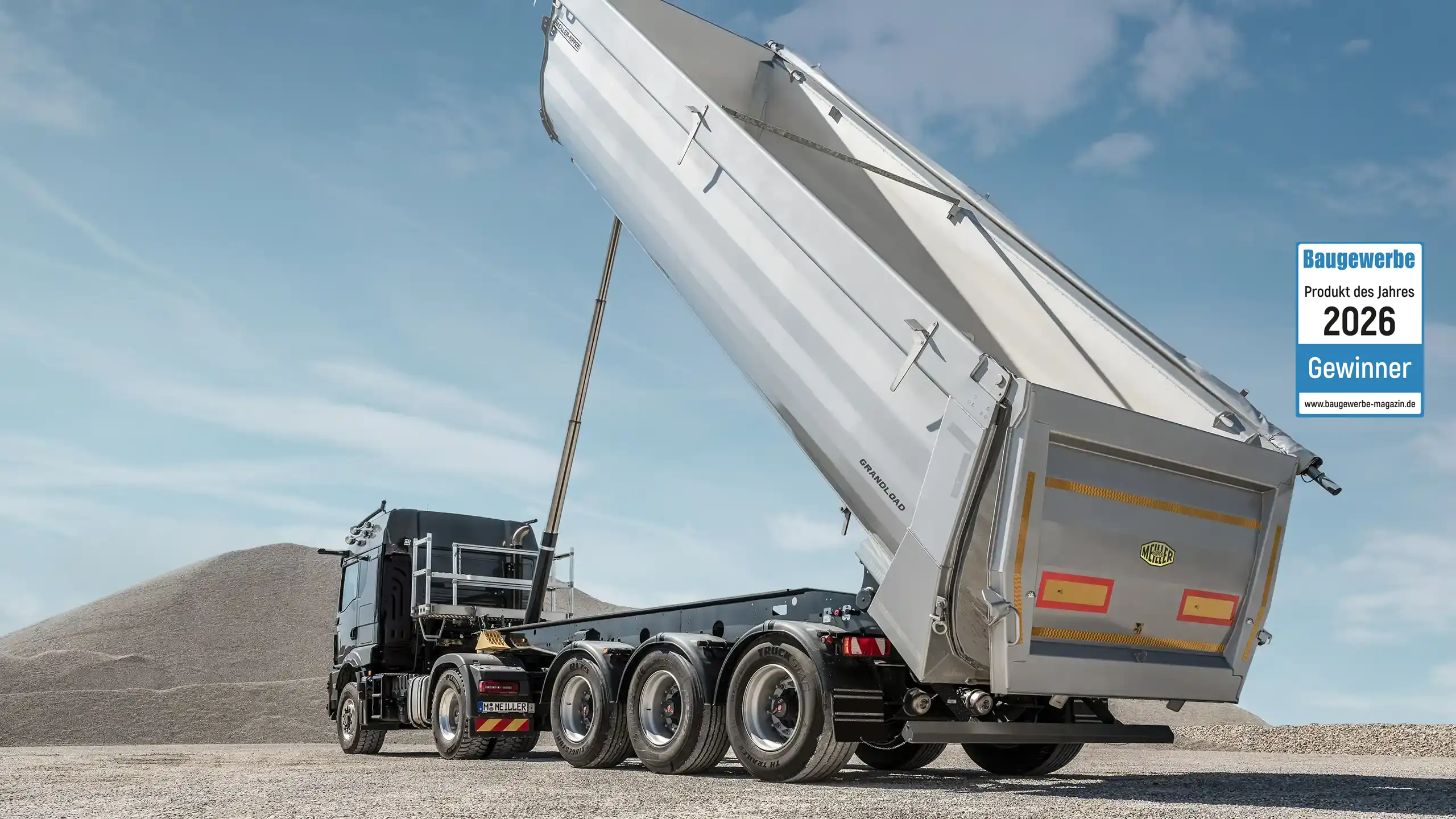

Sklápěcí návěs na Mercedes Benz

Sklápěcí návěsy MEILLER

Návěsy pro nasazení v těžkých podmínkách

Sklápěcí návěsy MEILLER se vyznačují nejlepšími jízdními a sklápěcími vlastnostmi. Díky nízkému celkovému těžišti a rámové struktuře odolné proti zkroucení a ohybu sedí sklápěcí návěs bezpečně na silnici.

Naše podvozky jsou dynamicky vyrovnané a bezúdržbové. Program završují speciální nápravy pro nasazení na staveništi.

Ocelové nebo hliníkové korby MEILLER přesvědčí i v praxi: Vysoká rychlost sklápění se ještě zrychlí díky zapínatelnému rychlému klesání.

Plnění sklápěcího návěsu je usnadněno nižší hranou ložného prostoru a také vyklápění je díky nízké násypné hraně velmi snadné. Sklápěcí návěs je díky zkrácenému přesahu způsobilý pro finišer.

Nyní sestavte poptávku výrobku

Vaše výhody:

  • Nejlepší jízdní vlastnosti díky nízkému těžišti a inovativnímu podvozku
  • Optimalizováno v rámci užitečného zatížení díky malé vlastní hmotnosti
  • Vysoké pracovní rychlosti díky výkonné hydraulice
  • Dlouhá životnost díky téměř neopotřebitelným korbám MEILLER
  • K dostání s hranatým nebo oblým tvarem korby

Modely

Pro každý požadavek vhodný sklápěcí návěs

Modelová řada LIGHT

Modelová řada LIGHT přesvědčí početnými redukcemi hmotnosti a přesto nejsou udělány žádné kompromisy vzhledem ke stabilitě a zhodnocení.

  • Vhodné pro sedlový čep návěs 2"
  • Jmenovitý objem: 22 m³ až 30 m³
  • Jmenovitá délka: 7,6 m až 8,6 m
  • Pro vozidla se 3 nápravami

Modelová řada MEDIUM

Naše modelová řada MEDIUM je vhodná pro velmi robustní nasazení. Bez námahy můžete přepravovat kamení nebo kusy betonu – také mimo zpevněné komunikace.

  • Vhodná vozidla se sedlovým čepem návěsu 2" a 3,5"
  • Jmenovitý objem: 18 m³ až 54 m³
  • Jmenovitá délka: 6,6 m až 10,7 m
  • Pro vozidla se 2, 3 nebo 4 nápravami

Technické parametry

Porovnejte naše sklápěcí návěsy podle jejich údajů

  • Modelová řada LIGHT
  • MEDIUM: Halfpipe/ocelová korba (MHPS)
  • MEDIUM: Skříň/hliníková korba (MHKA)
Typ: LHPS44.3-N LHKA44.2-N
Počet náprav: 3 nápravy 3 nápravy
Jmenovitý objem (zadní čelo vnější*): 23 - 25 m³ 23 - 26 m³
Jmenovitá délka (verze): 7,6m (normální) 7,6 m (normální)
Jmenovitý objem (zadní čelo vnitřní*): 22 - 24 m³ 22 - 25 m³
Celková hmotnost: od 5.050 kg od 4.530 kg
Výška bočnice: 1.400 - 1.500 mm 1.300 - 1.500 mm
Varianty zadního čela*: S1, S2 S1, S2

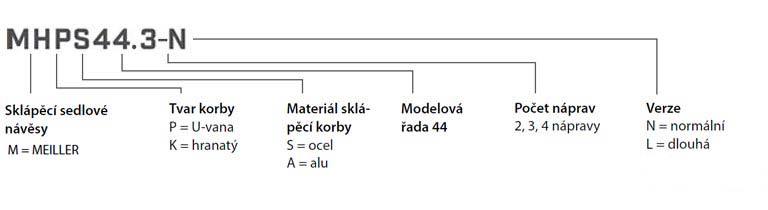

Typ: MHPS44.2-K MHPS44.2-N MHPS44.2-L MHPS44.3-N MHPS44.3-L MHPS44.3-V MHPS44.4-V
Počet náprav: 2 nápravy 2 nápravy 2 nápravy 3 nápravy 3 nápravy 3 nápravy 4 nápravy
Jmenovitá délka (verze): 6,6 m (krátká) 7,6 m (normální) 8,6 m (dlouhá) 7,6 m (normální) 8,6 m (dlouhá) 10,05 m (objem) 10,7 m (objem)
Jmenovitý objem (zadní čelo vnější*): 18 - 23 m³ 21 - 30 m³ 24 - 34 m³ 21 - 30 m³ 24 - 34 m³ 30 - 40 m³ 33 - 42 m³
Jmenovitý objem (zadní čelo vnitřní*): 18 - 22 m³ 21 - 29 m³ 23 - 33 m³ 21 - 29 m³ 23 - 33 m³ 30 - 39 m³ 32 - 41 m³
Výška bočnice: 1.300 - 1.800 mm 1.300 - 1.800 mm 1.300 - 1.800 mm 1.300 - 1.800 mm 1.300 - 1.800 mm 1.300 - 1.800 mm 1.300 - 1.800 mm
Varianty zadního čela*: S1, S2, S4, S5 S1, S2, S4, S5 S1, S2, S4, S5 S1, S2, S4, S5, S6 S1, S2, S4, S5, S6 S1, S2, S4, S5, S6 S1, S2, S4, S5
Typ: MHKA44.2-K MHKA44.2-N MHKA44.2-L MHKA44.3-N MHKA44.3-L MHKA44.3-V MHKA44.4-V
Počet náprav: 2 nápravy 2 nápravy 2 nápravy 3 nápravy 3 nápravy 3 nápravy 4 nápravy
Jmenovitá délka (verze): 6,6 m (krátká) 7,6 m (normální) 8,6 m (dlouhá) 7,6 m (normální) 8,6 m (dlouhá) 10,05 m (objem) 10,7 m (objem)
Jmenovitý objem (zadní čelo vnější*): 21 - 26 m³ 24 - 37 m³ 27 - 41 m³ 24 - 37 m³ 27 - 41 m³ 34 - 51 m³ 36 - 54 m³
Jmenovitý objem (zadní čelo vnitřní*): 20 - 24 m³ 23 - 35 m³ 26 - 40 m³ 23 - 35 m³ 26 - 40 m³ 33 - 49 m³ 35 - 52 m³
Jmenovité zatížení (zadní čelo rovné*): -- -- -- -- -- 45-53 m³ --
Výška bočnice: 1.300 - 2.100 mm 1.300 - 2.100 mm 1.300 - 2.100 mm 1.300 - 2.100 mm 1.300 - 2.100 mm 1.300 - 2.100 mm 1.300 - 2.100 mm
Varianty zadního čela*: S1, S2 S1, S2 S1, S2 S1, S2, G12 S1, S2, G12 S1, S2, G12 S1, S2

Podrobné informace

Více informací o našich sklápěcích návěsech

  • Modelová řada LIGHT
  • Modelová řada MEDIUM

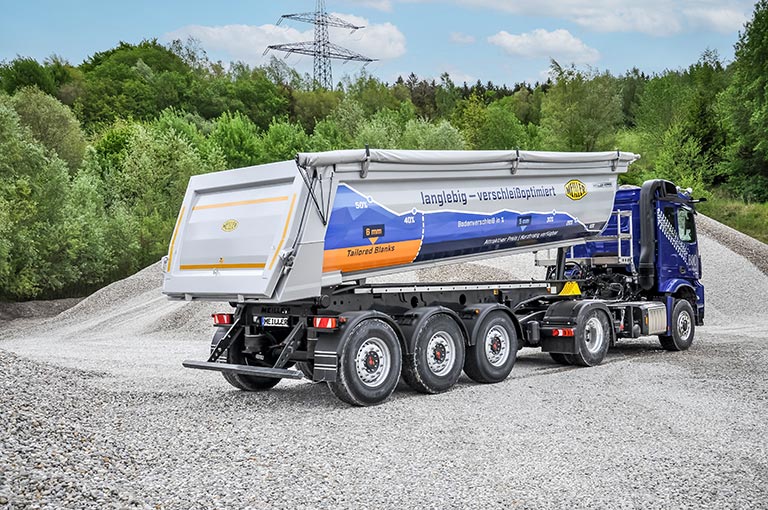

Sklápěcí návěs LHPS s ocelovou korbou
Sklápěcí návěs LIGHT LHPS ocelová korba Halfpipe

Úsporná lehkost

Profitujte z nové úspornosti a při každé přepravě uspoříte čas a peníze! Díky nízké vlastní hmotnosti do 320 kg přepravíte více sypkého materiálu. Celkové těžiště nižší o 50 mm zajistí dobrou polohu na silnici a stabilitu při sklápění. Díky nižší hraně ložného prostoru lze snadněji naplnit korbu a také sklápění se bez námahy zdaří díky níže položené násypné hraně.

Žádná šance pro opotřebení

  • Optimalizované zavádění síly u nového rámu podvozku minimalizuje tvoření trhlin
  • Upravené materiály: zesílený podlahový plech v zadní třetině, protože zde je abrazivní opotřebení vyšší
  • Volitelné opotřebitelné plechy pro delší životnost



Sklápěcí návěs MHKA se skříňovou korbou
Sklápěcí návěs MEDIUM MHKA hliníková skříň – sendvičová konstrukce

Flexibilní robustnost

Etablovaný sklápěcí návěs MEDIUM MEILLER kombinuje vysoké užitečné zatížení s velkou robustností. Jeho stabilní konstrukce umožňuje univerzální použití u různých přepravovaných materiálů a měnícího se jízdního podkladu. Vedle písku, štěrku a vytěžené zeminy sklápěcím návěsem MEDIUM bez námahy přepravíte i balvany nebo kusy betonu. Pevný podvozek vás i v těžkém terénu bezpečně doveze k cíli.

Nejlepší jízdní vlastnosti díky inovativnímu podvozku

Rám podvozku MEILLER pevný v ohybu a krutu v kombinaci s nápravami, ložisky, brzdami, tlumiči a vzduchovými pružinami renomovaných výrobců zajišťuje nejlepší jízdní vlastnosti.

Technika sklápění MEILLER

rychle…
Sklápění a spouštění provádějte rychle a bezpečně: Výkonná originální hydraulika MEILLER zajistí vysokou pracovní rychlost. Díky rychlému klesání ušetříte až 40% času při spouštění dolů.

a bezpečně…
Sklápění zabezpečují vysoké rezervy pro přetížení, velká počáteční síla zdvihu a nízké celkové těžiště. Dlouhá vedení snižují sklon sklápění pístů. Varovný systém sklápění „Tilt Alert“ sleduje sklon sklápěcího návěsu a včas varuje řidiče.

Sklápěcí návěsy MEILLER se dvěma zvedacími nápravami
Sklápěcí návěs MEILLER při nasazení u Max Wild

Hydraulika MEILLER: Výkonná. Trvanlivá. Efektivní.

  • Necitlivost vůči znečištění a odolnost vůči opotřebení díky vysoce pevným materiálům a nitridovaným povrchům.
  • Optimalizované sklápěcí ventily a čerpadla zajišťují nejlepší doby cyklů.
  • Přesné řízení pohybů i u vysokých zatížení díky proporcionální technice.
  • Prakticky bezúdržbový díky optimálně dimenzované cirkulaci oleje.

Bezpečná jízda a bezpečné brzdění
Snadné ovládání i na úzkých silnicích: Přípravek k manévrování zlepší schopnost projíždění zatáčkami, zvláště na kruhových objezdech a při odbočování. Také se sníží opotřebování pneumatik. Nezávisle na tom, zda se rozhodnete pro bubnové nebo kotoučové brzdy – plnou kontrolu získáte při použití snímačů opotřebení pro brzdové obložení a s kontrolou tlaku v pneumatikách.

Plynulý rozjezd s asistentem rozjezdu
Asistent rozjezdu zajistí větší přilnavost k povrchu hnacích náprav. Asistent rozjezdu jednoduše zapnete stiskem tlačítka. Tak získáte i na neschůdném terénu větší trakci a můžete se plynule rozjíždět.

Zvedací náprava pro hospodárnou přepravu
Systémy zvedacích náprav při jízdě naprázdno snižují opotřebení pneumatik a spotřebu paliva. Je-li vozidlo naložené, zvedací náprava se automaticky spustí dolů a nabídne větší zatížení a lepší jízdní stabilitu.

Která korba je ta správná?

Ocelové korby

  • Jsou robustní a optimalizované pro užitečné zatížení
  • Jsou vhodné zejména pro krátké trasy a časté sklápění
  • Jsou dimenzovány pro abrazivní sypké materiály, jako je štěrk, kameny, kusy betonu nebo kamenivo

Hliníkové korby

  • Jsou velmi lehké
  • Perfektně se hodí pro nasazení s nízkým počtem sklápění za den a vysokým podílem jízdy po komunikacích
  • Jsou dimenzovány pro mírně abrazivní sypké materiály, jako je písek, štěrk nebo drť
  • Nabízí chemickou odolnost vůči většině agresivních vlastností sypkého materiálu

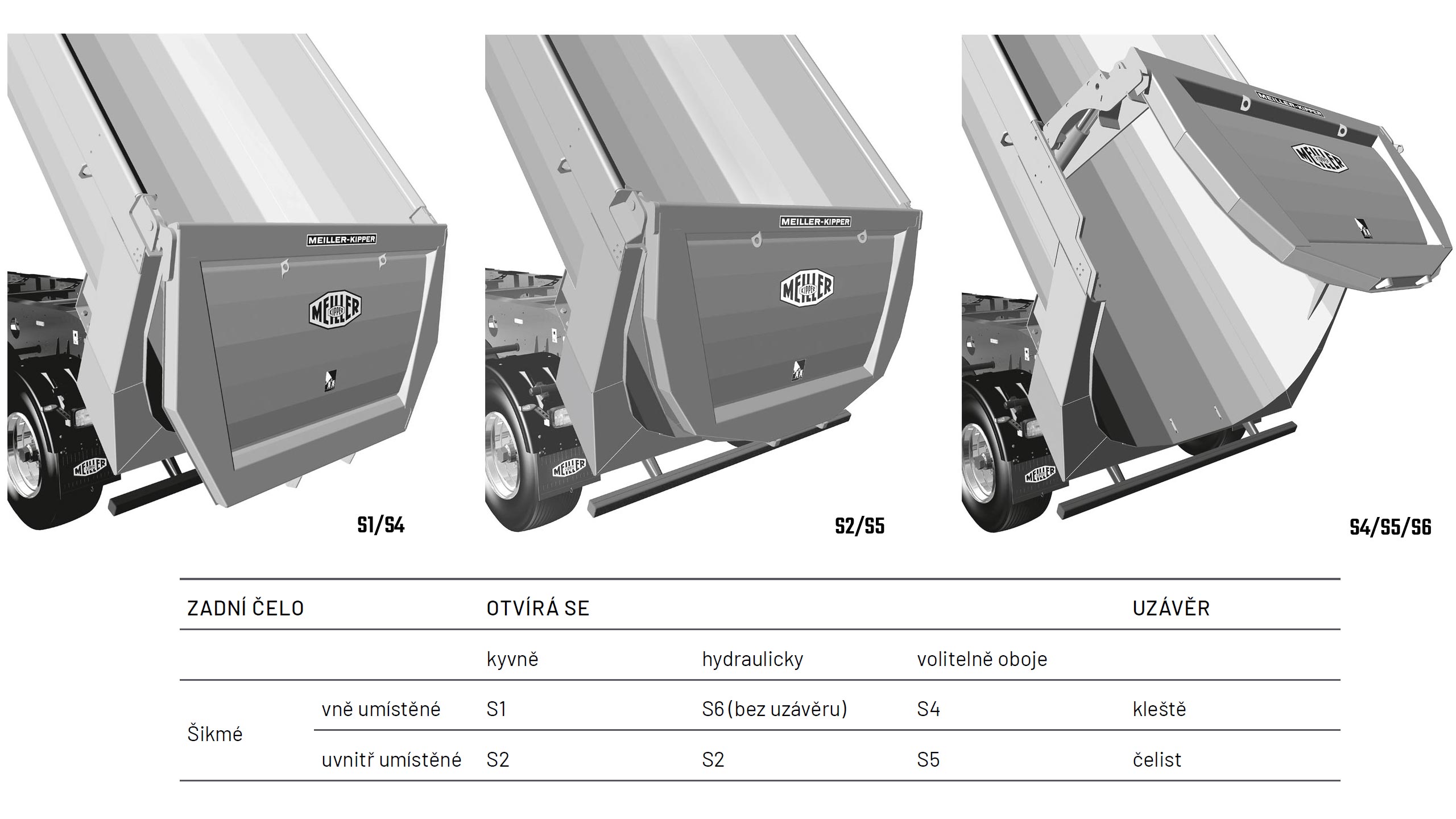

Zadní čela pro každé použití

Z různých variant zadních čel vyberte vhodné řešení:

Maximální flexibilitu vám nabízí přepínatelné zadní čelo S4, popř. S5s kleštinovým nebo hákovým uzávěrem.
Variantu zadního čela S6 otevřete hydraulicky – ve spojení s dálkovým ovládáním i.s.a.r.-control zcela komfortně stiskem tlačítka.

Zde najdete náš kompletní program zadních čel (angličtina).

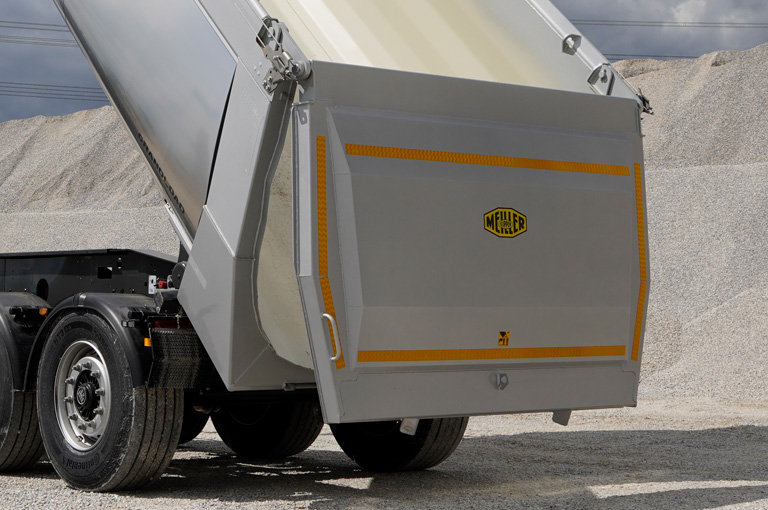

Kyvně se otevírající zadní čelo

Výkyvné čelo je odolné vůči opotřebení a otevírá se již u úhlu sklápění 3°.


Hydraulicky se otevírající zadní čelo

Hydraulické zadní čelo se úplně otevře již před sklopením, při vyklopení zůstane otevřené a neprodyšně se zavře bez uzávěru.

Praktické vlastnosti

Praktická řešení, chytře promyšlená

Tepelná izolace pro výstavbu silnic

Tepelně izolovaný sklápěcí přívěs k výstavbě silnic

Zajistíte konstantně vysoké teploty. S našimi tepelně izolovanými korbami z vodoodpuzujícího izolačního materiálu kombinovaným s dvoustěnnou nerezovou ocelí.

Vaše výhody:

  • Certifikováno dle směrnice VDI 2055
  • Bezpečná tepelná izolace – bez tepelných můstků
  • Přesné měřicí zařízení, které průběžně monitoruje teplotu

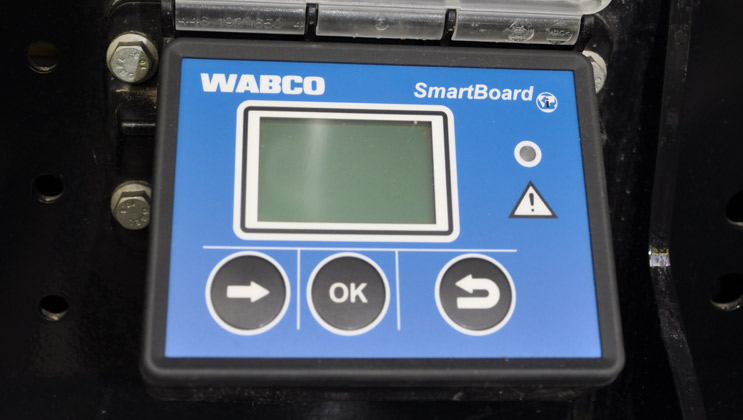

Ovládání s SmartBoard®

MEILLER Smartboard k obsluze sklápěcího návěsu

Sklápěcí návěsy MEILLER můžete řídit prostřednictvím bočně namontovaného systému SmartBoard®. Vedle zobrazení mnoha provozních dat můžete ovládat brzdu finišeru, zvedací nápravu a pomůcku k řízení. 

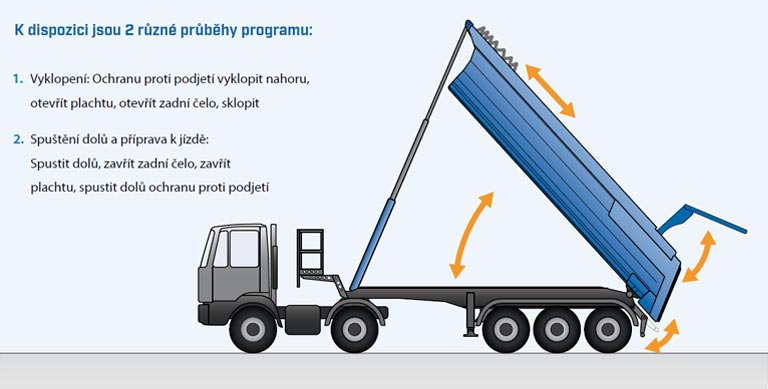

Komfortní ovládání s i.s.a.r.-control

Dispozici jsou 2 různé průběhy programu

Díky rádiovému dálkovému ovládání MEILLER máte všechno pod kontrolou: Sklápění můžete provádět z bezpečné vzdálenosti a ze stanoviště, které vám nabízí nejlepší výhled. S předprogramovatelnými průběhy sekvenčního ovládání je obsluha dokonce ještě jednodušší.

Další informace k i.s.a.r.-control

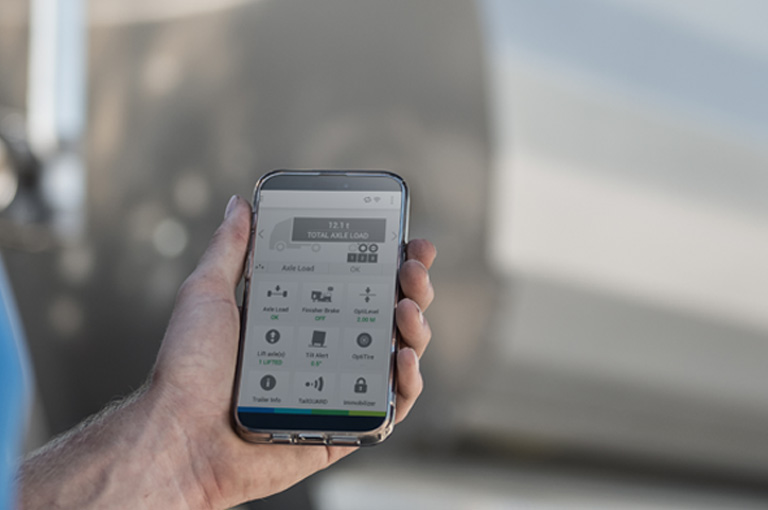

Asistenční systém řidiče

Asistenční systém řidiče MEILLER
Jednoduché ovládání vašeho sklápěcího návěsu asistenčním systémem MEILLER

Řiďte a kontrolujte svůj sklápěcí návěs MEILLER prostřednictvím našeho asistenčního systému. Ať už v kabině řidiče, na SmartBoard ® nebo z vašeho smartphonu:

Bezpečnost
Nechejte se varovat u:

  • příliš vysokého zatížení nápravy
  • u příliš strmého úhlu sklonu sklápěcí korby

Diagnostika
Profitujte z rychlé pomoci načtením chybového protokolu, který vám může být také zaslán e-mailem.

Vyhodnocení
Optimalizujte nasazení vašeho vozového parku vyhodnocením všech relevantních provozních údajů.

Zobrazení
Mějte stále přehled:

  • Informujte se o stavu vozidla
  • Zobrazení celkového zatížení náprav a jednotlivých náprav v t
  • Zobrazení úhlu sklonu sklápěcí korby
  • Zobrazení informací sklápěcího návěsu
  • Zobrazení chybových hlášení

Funkce
Zcela komfortně řiďte velký počet funkcí:

  • Zvedání a spouštění zvedací nápravy
  • Zapnutí a vypnutí asistenta rozjezdu
  • Zvedání a spouštění podvozku dolů pomocí pneumatického odpružení
  • Regulace jízdní úrovně
  • Nastavení brzdného tlaku brzdy finišéru

Plachtové systémy

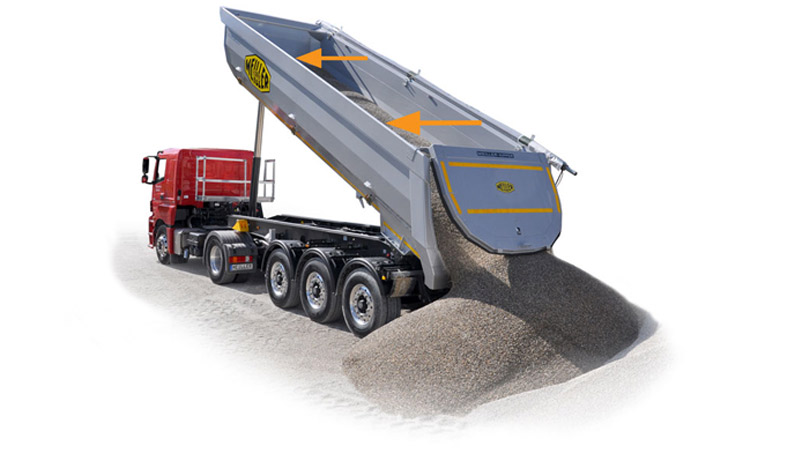

Sklápěcí návěs s boční shrnovací plachtou

S originálními plachtovými systémy MEILLER zakryjete přepravované zboží, chráníte náklad a šetříte palivo. K dispozici jako boční shrnovací plachta (viz obrázek)nebo jako posuvná plachta. Ještě jednodušší je to u elektrického provedení možné ve spojení s dálkovým ovládáním nebo dálkovým ovládáním MEILLER i.s.a.r.-control.

Další informace k plachtovým systémům MEILLER

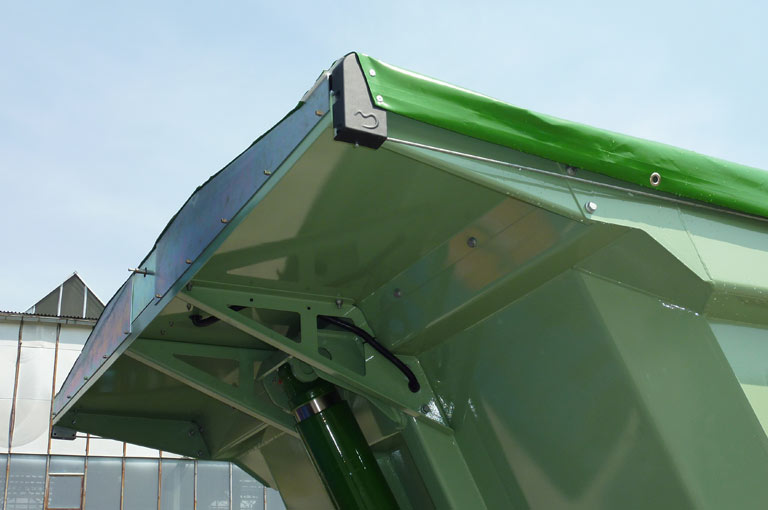

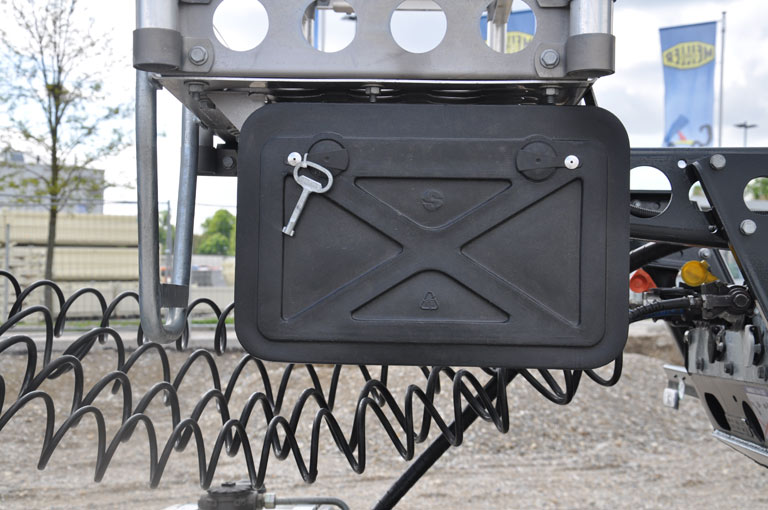

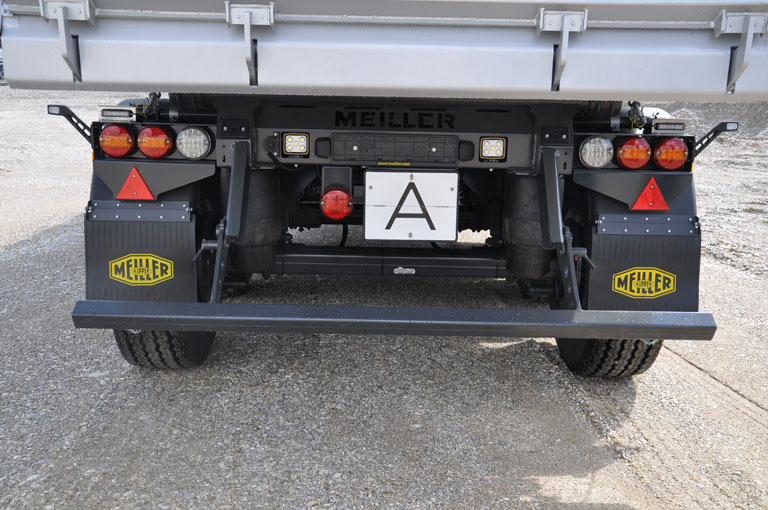

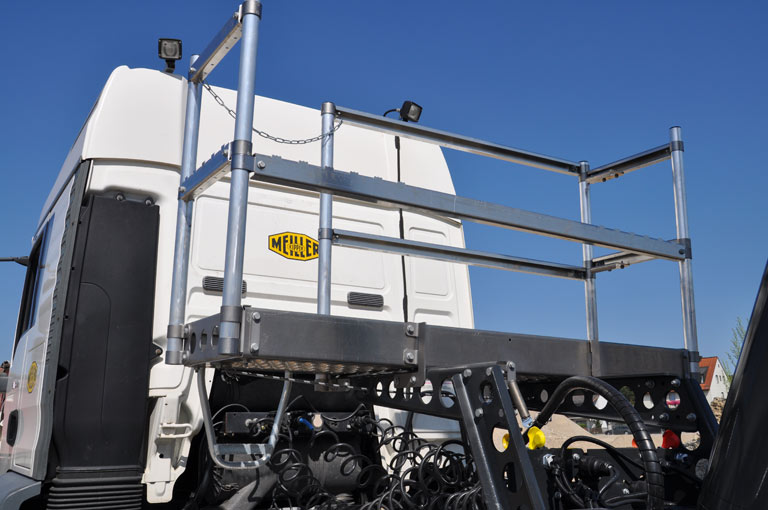

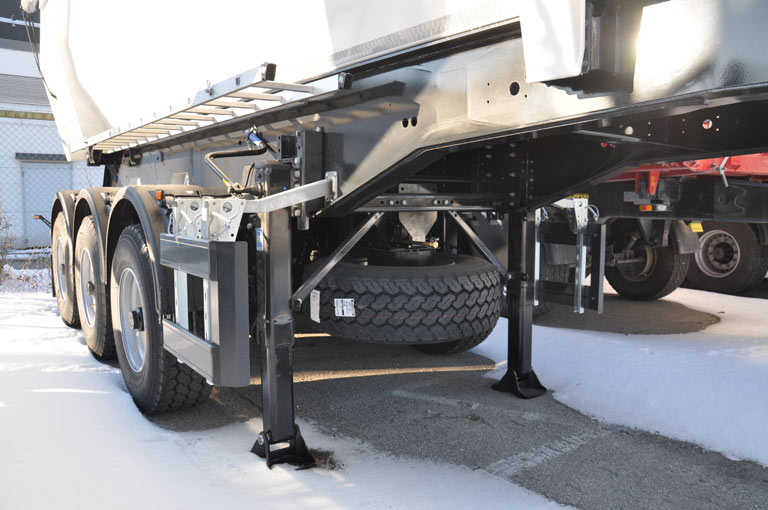

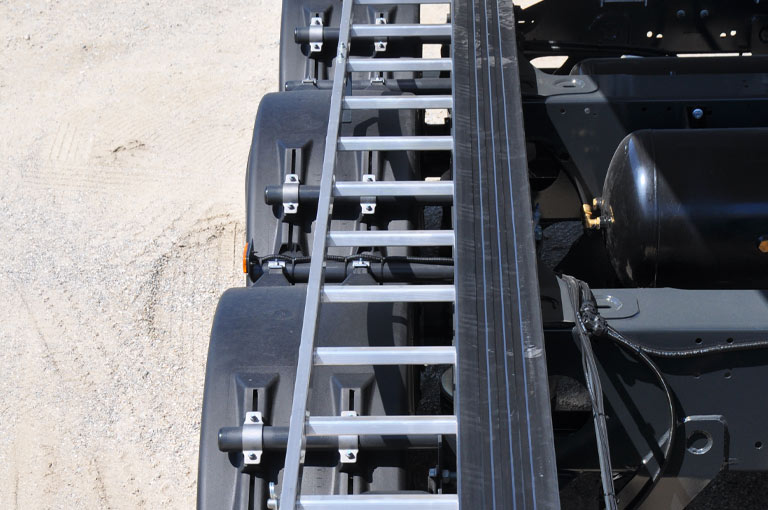

Příslušenství

Jen některé možnosti rozšíření z mnoha

Galerie

Sklápěcí návěsy MEILLER při nasazení
