Zadní sklápěč MEILLER

Doma na staveništi

Zadní sklápěče MEILLER kombinují velký přepravní objem s optimalizovanými venkovními rozměry. Tak je docíleno co největšího užitečného zařízení při nízké vlastní hmotnosti.

Naše ocelové korby jsou dimenzovány pro nejtvrdší nasazení. Jsou optimalizovány vzhledem k opotřebení a necitlivé vůči prasknutí. Hluboké těžiště zajišťuje dobrou stabilitu na vozovce a vynikající jízdní vlastnosti.

Rychlost sklápění a spouštění zajišťuje originální hydraulika MEILLER.

Díky kombinaci stabilizátoru a nového zavádění korby i díky redukované konstrukční výšce je náš zadní sklápěč velmi odolný proti sklápění. Velké úhly sklápění zadního sklápěče usnadní vysypání sypkého materiálu.

Nyní sestavte poptávku výrobku

Vaše výhody:

  • Maximální přepravní objem díky nízké vlastní hmotnosti
  • Robustní provedení s vysokými rezervami pro přetížení
  • Vysoká rychlost při sklápění a spouštění dolů díky inovativní hydraulice MEILLER
  • Snížená konstrukční výška pro nízké těžiště
  • Snadná údržba a zachování hodnoty díky vysoké kvalitě výrobků

Modely

Pro každý požadavek vhodný zadní sklápěč

Modelová řada P

Modelová řada P s půlkruhovým tvarem korby je díky mnoha detailním řešením optimalizována pro užitečné zatížení. Díky půlkruhovému tvaru se sypký materiál optimálně vysype. Vystředění sypkého materiálu přitom zajistí dobré jízdní vlastnosti.

  • Půlkruhová korba pro optimální výstup sypkého materiálu
  • Jmenovitý objem: 17 m³ až 30 m³
  • Jmenovité zatížení: 30 t až 60 t
  • Pro podvozky se 3, 4 nebo 5 nápravami

Modelová řada H

Modelová řada H s hranatým tvarem korby je koncipována pro nejtvrdší podmínky nasazení. Bočnice M-Jet zajišťují vysokou stabilitu a trvanlivost – i při tvrdém nasazení.

  • Hranatá korba pro drsné nasazení
  • Jmenovitý objem: 18 m³ až 28 m³
  • Jmenovité zatížení: 30 t až 50 t
  • Pro podvozky se 3 nebo 4 nápravami

Modelové řady E a C

K dostání jako půlkruhová (modely E) nebo skříňová korba (modely C). Použitím cenově výhodných materiálů můžeme tyto sklápěče nabízet i v zemích citlivých na cenu. Jízdní a sypací vlastnosti jsou ale stále stejně dobré.

  • Půlkruhová nebo hranatá korba
  • Jmenovitý objem: 13 m³ až 20 m³
  • Jmenovité zatížení: 25 t až 30 t
  • Pro podvozky se 3 nebo 4 nápravami

Technické parametry

Porovnejte naše zadní sklápěče podle jejich údajů

  • Modelová řada P
  • Modelová řada H
  • Modelová řada C+E
Typ: P330 P336 P430 P436 P450 P530 P536 P550 P560
Počet náprav: 3 nápravy 3 nápravy 4 nápravy 4 nápravy 4 nápravy 5 náprav 5 náprav 5 náprav 5 náprav
Jmenovité zatížení: 30 t 36 t 30 t 36 t 50 t 30 t 36 t 50 t 60 t
Verze*: Medium Heavy Light Medium Heavy Light Medium Heavy Heavy
Jmenovitý objem: do 18 m³ do 24 m³ do 17 m³ do 20 m³ do 28 m³ do 17 m³ do 20 m³ do 28 m³ do 30 m³
Vhodné podvozky: 26 - 33 t 33 - 40 t 32 - 41 t 41 t 41 - 50 t 32 - 41 t 41 t 65 t 70 t
Výška bočnice: 1.200 - 2.000 mm 1.600 - 2.000 mm 1.200 - 1.500 mm 1.200 - 2.000 mm 1.600 - 2.000 mm 1.200 - 1.500 mm 1.200 - 2.000 mm 1.600 - 2.000 mm 1.600 - 2.000 mm
Varianty zadního čela**: G1, G4, G6 G10, G11 S2, S6 S1, S2, S4, S6 G10, G11 S6 S6 G10, G11 G10, G11

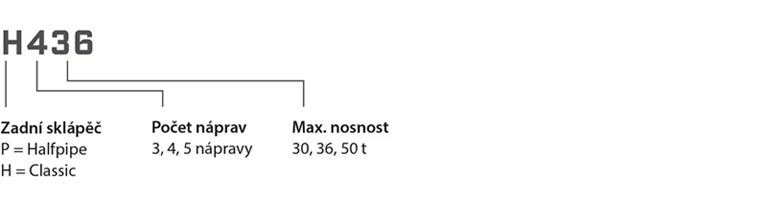

Typ: H330 H336 H436 H450
Počet náprav: 3 nápravy 3 nápravy 4 nápravy 4 nápravy
Jmenovité zatížení: 30 t 36 t 36 t 50 t
Verze*: Medium Heavy Medium Heavy
Jmenovitý objem: do 18 m³ do 24 m³ do 20 m³ do 28 m³
Vhodné podvozky: 26 - 33 t 33 - 40 t 41 t 41 - 50 t
Výška bočnice: 1.200 - 2.000 mm 1.600 - 2.000 mm 1.200 - 1.500 mm 1.200 - 2.000 mm
Varianty zadního čela**: G1, G4, S3 S3 S1, S3, S4 S3
Typ: E325 E430 C325 C430
Tvar korby: Edgepipe (půlkruhová) Edgepipe (půlkruhová) Skříňová korba Skříňová korba
Počet náprav: 3 nápravy 4 nápravy 3 nápravy 4 nápravy
Jmenovité zatížení: 25 t 30 t 25 t 30 t
Jmenovitý objem: 13 až 18 m³ 14 až 20 m³ 13 až 18 m³ 14 až 20 m³
Vhodné podvozky: 26 - 33 t 41 t 26 - 33 t 41 t
Výška bočnice: 1. 300 - 1 .600 mm 1 .300 - 1. 600 mm 1. 200 - 1. 600 mm 1 .200 - 1. 600 mm
Varianty zadního čela**: G8 S8 G8, G12 S8, G12

*Další informace k provedením Light, Medium nebo Heavy

**Další informace k variantám zadních čel (angličtina)

Podrobné informace

Více informací o našich zadních sklápěčích

Light, Medium nebo Heavy

Naše zadní sklápěče modelové řady C a P nabízíme ve třech provedeních.

Light
Sklápěče Light mají optimalizovanou hmotnost díky štíhlému pomocnému rámu a nabízí vysokou hospodárnost díky optimálnímu poměru užitečného zatížení.




Medium
Sklápěče Medium se zesíleným pomocným rámem jsou solidní vozidla pro univerzální použití s velmi dlouhou životností.




Heavy
Velmi robustní sklápěče Heavy s mnoha zesílenými komponenty jsou koncipovány pro tvrdé podmínky nasazení, např. hornictví/báňský průmysl. V oblasti Offroad naložíte až 30 m³ a 60 t nejtěžšího materiálu. Speciální zadní čela odolají vysokému tlaku nákladu. Zesílené ochranné plechy chrání agregáty vozidla.

Zadní sklápěč MEILLER pro každodenní drsný provoz

Je jedno, pro jaký model se rozhodnete. Zadní sklápěč MEILLER je váš spolehlivý partner pro náročné úkoly.

Zatížitelný a robustní materiál
Se společností MEILLER se nevystavujete žádným rizikům, neboť naše výrobky jsou dimenzovány pro dlouhou životnost. Používáme oceli necitlivé vůči prasknutí a také zajišťujeme maximální stabilitu tam, kde je to potřebné.

Bezpečná obsluha
Zadní sklápěče MEILLER garantují bezpečný provoz díky mnoha promyšleným řešením:

  • Vysoké rezervy síly zdvihu
  • Ochranné střešní systémy
  • Ochrana proti podjetí
  • Boční ochranné zařízení
  • Boční ochranné plechy
  • Ruční čerpadlo pro nouzový provoz

Hydraulika MEILLER: Výkonná. Trvanlivá. Efektivní.

  • Necitlivost vůči znečištění a odolnost vůči opotřebení díky vysoce pevným materiálům a nitridovaným povrchům.
  • Optimalizované sklápěcí ventily a čerpadla zajišťují nejlepší doby cyklů.
  • Přesné řízení pohybů i u vysokých zatížení díky proporcionální technice.
  • Prakticky bezúdržbový díky optimálně dimenzované cirkulaci oleje.









Video: Zadní sklápěč halfpipe P436 MEILLER v akci

Stabilní vůči sklápění v každé poloze

O 30 % vyšší torzní tuhost nabízí nůžkový stabilizátor sklápění s optimalizovaným lichoběžníkovým průřezem. To znamená, že ve spojení s nově uspořádanou sklápěcí korbou má podstatně větší stabilitu při sklápění.

Zadní čela pro každé použití

Z různých variant zadních čel vyberte vhodné řešení:

Maximální flexibilitu vám nabízí přepínatelné zadní čelo S4, popř. G4 s kleštinovým uzávěrem.<br/> Velmi komfortně jej podle sypkého materiálu otevřete stiskem tlačítka hydraulicky nebo necháte klapku jednoduše vykývnout.

Zde najdete naši kompletní nabídku zadních čel (angličtina).

Kyvně se otevírající zadní čelo

Výkyvné čelo je odolné vůči opotřebení a otevírá se již u úhlu sklápění 3°.


Hydraulicky se otevírající zadní čelo

Hydraulické zadní čelo se úplně otevře již před sklopením, při vyklopení zůstane otevřené a neprodyšně se zavře bez uzávěru.

Praktické vlastnosti

Praktická řešení, chytře promyšlená

Tepelná izolace pro výstavbu silnic

Logo Tepelně izolovaný VDI 2055

Zajistíte konstantně vysoké teploty. S našimi tepelně izolovanými korbami z vodoodpuzujícího izolačního materiálu kombinovaným s dvoustěnnou nerezovou ocelí.

Vaše výhody:

  • Certifikováno dle směrnice VDI 2055
  • Bezpečná tepelná izolace – bez tepelných můstků
  • Přesné měřicí zařízení, které průběžně monitoruje teplotu

Jednoduchá a komfortní obsluha s i.s.a.r.-control

i.s.a.r.-control Zadní sklápěče

Svůj zadní sklápěč MEILLER můžete řídit bez námahy a bezpečně. Všechny ovládací funkce jsou logicky uspořádány, intuitivní a jednoduché. Sklápění můžete provádět z bezpečné vzdálenosti a ze stanoviště, které vám nabízí nejlepší výhled. S předprogramovatelnými průběhy sekvenčního ovládání je obsluha dokonce ještě jednodušší.

Další informace k i.s.a.r.-control

Plachtové systémy

Zadní sklápěč s boční shrnovací plachtou
Boční shrnovací plachta MEILLER

S originálními plachtovými systémy MEILLER zakryjete přepravované zboží, chráníte náklad a šetříte palivo. K dispozici jako boční shrnovací plachta nebo jako posuvná plachta. Ještě jednodušší je to u elektrického provedení možné ve spojení s dálkovým ovládáním nebo dálkovým ovládáním MEILLER i.s.a.r.-control.

Další informace k plachtovým systémům MEILLER
