MEILLER Kippsattel

Der Anhänger für den harten Einsatz

MEILLER Kippsattel zeichnen sich durch beste Fahr- und Kippeigenschaften aus. Dank eines niedrigen Gesamtschwerpunktes und einer biege- und torsionssteifen Rahmenstruktur liegt der Kippsattel sicher auf der Straße.

Unsere Fahrwerke sind dynamisch ausgeglichen und wartungsarm. Spezielle Achsen für den Baustelleneinsatz runden das Programm ab.

Die MEILLER Stahl- oder Alumulden überzeugen auch in der Praxis: Die hohe Kippgeschwindigkeit wird mittels einer zuschaltbaren Schnellabsenkung nochmal beschleunigt.

Das Befüllen des Kippsattels wird durch seine niedrige Ladekante erleichtert und auch das Abkippen wird durch eine niedrige Schüttkante zum Kinderspiel. Ein verkürzter Überhang macht den Kippsattel auch fertigertauglich.

Jetzt Produktanfrage stellen

Ihre Vorteile:

  • Beste Fahreigenschaften durch geringen Schwerpunkt und innovatives Fahrwerk
  • Nutzlastoptimiert durch geringes Eigengewicht
  • Hohe Arbeitsgeschwindigkeiten durch leistungsstarke Hydraulik
  • Lange Lebensdauer durch verschleißarme MEILLER-Mulden
  • In eckiger oder runder Muldenform erhältlich

Modelle

Für jede Anforderung den passenden Kippsattel

Baureihe LIGHT

Die LIGHT-Baureihe überzeugt durch zahlreiche Gewichtsreduzierungen und geht trotzdem keine Kompromisse bei Stabilität und Werthaltigkeit ein.

  • Geeignet für Zugsattelzapfen mit 2"
  • Nennvolumen: 22 m³ bis 30 m³
  • Nennlänge: 7,6 m bis 8,6 m
  • Für Fahrzeuge mit 3 Achsen

Baureihe MEDIUM

Unsere MEDIUM-Baureihe eignet sich für den besonders robusten Einsatz. Damit transportieren Sie mühelos Gesteins- oder Betonbrocken – auch Abseits befestigter Straßen.

  • Geeignet Fahrzeuge mit Zugsattelzapfen mit 2" und 3,5"
  • Nennvolumen: 18 m³ bis 54 m³
  • Nennlänge: 6,6 m bis 10,7 m
  • Für Fahrzeuge mit 2, 3 oder 4 Achsen

Technische Daten

Vergleichen Sie unsere Kippsattel anhand ihrer Daten

  • LIGHT Baureihe
  • MEDIUM: Halfpipe/Stahlmulde (MHPS)
  • MEDIUM: Kasten/Aluminiummulde (MHKA)

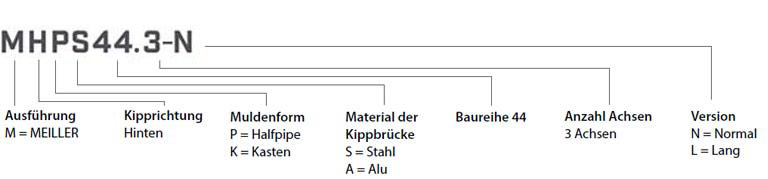

Typ: LHPS44.3-N LHKA44.3-N
Achszahl: 3 Achsen 3 Achsen
Nennlänge (Version): 7,6 m (Normal) 7,6 m (Normal)
Nennvolumen (Rückwand außen*): 23 - 25 m³ 23 - 26 m³
Nennvolumen (Rückwand innen*): 22 - 24 m³ 22 - 25 m³
Gesamtgewicht: ab 5.050 kg ab 4.530 kg
Bordwandhöhe: 1.400 - 1.500 mm 1.300 - 1.500 mm
Rückwandvarianten*: S1, S2 S1, S2
Typ: MHPS44.2-K MHPS44.2-N MHPS44.2-L MHPS44.3-N MHPS44.3-L MHPS44.3-V MHPS44.4-V
Achszahl: 2 Achsen 2 Achsen 2 Achsen 3 Achsen 3 Achsen 3 Achsen 4 Achsen
Nennlänge (Version): 6,6 m (Kurz) 7,6 m (Normal) 8,6 m (Lang) 7,6 m (Normal) 8,6 m (Lang) 10,05 m (Volumen) 10,7 m (Volumen)
Nennvolumen (Rückwand außen*): 18 - 23 m³ 21 - 30 m³ 24 - 34 m³ 21 - 30 m³ 24 - 34 m³ 30 - 40 m³ 33 - 42 m³
Nennvolumen (Rückwand innen*): 18 - 22 m³ 21 - 29 m³ 23 - 33 m³ 21 - 29 m³ 23 - 33 m³ 30 - 39 m³ 32 - 41 m³
Bordwandhöhe: 1.300 - 1.800 mm 1.300 - 1.800 mm 1.300 - 1.800 mm 1.300 - 1.800 mm 1.300 - 1.800 mm 1.300 - 1.800 mm 1.300 - 1.800 mm
Rückwandvarianten*: S1, S2, S4, S5 S1, S2, S4, S5 S1, S2, S4, S5 S1, S2, S4, S5, S6 S1, S2, S4, S5, S6 S1, S2, S4, S5, S6 S1, S2, S4, S5
Typ: MHKA44.2-K MHKA44.2-N MHKA44.2-L MHKA44.3-N MHKA44.3-L MHKA44.3-V MHKA44.4-V
Achszahl: 2-Achsen 2 Achsen 2 Achsen 3 Achsen 3 Achsen 3 Achsen 4 Achsen
Nennlänge (Version): 6,6 m (Kurz) 7,6 m (Normal) 8,6 m (Lang) 7,6 m (Normal) 8,6 m (Lang) 10,05 m (Volumen) 10,7 m (Volumen)
Nennvolumen (Rückwand außen*): 21 - 26 m³ 24 - 37 m³ 27 - 41 m³ 24 - 37 m³ 27 - 41 m³ 34 - 51 m³ 36 - 54 m³
Nennvolumen (Rückwand innen*): 20 - 24 m³ 23 - 35 m³ 26 - 40 m³ 23 - 35 m³ 26 - 40 m³ 33 - 49 m³ 35 - 52 m³
Nennlast (Rückwand gerade*): -- -- -- -- -- 45 - 53 m³ --
Bordwandhöhe: 1.300 - 2.100 mm 1.300 - 2.100 mm 1.300 - 2.100 mm 1.300 - 2.100 mm 1.300 - 2.100 mm 1.300 - 2.100 mm 1.300 - 2.100 mm
Rückwandvarianten*: S1, S2 S1, S2 S1, S2 S1, S2, G12 S1, S2, G12 S1, S2, G12 S1, S2

*Weitere Informationen zu den Rückwandvarianten.

Detailinformationen

Erfahren Sie mehr über unsere Kippsattel

  • Baureihe LIGHT
  • Baureihe MEDIUM
Kippsattel LHPS mit Stahlmulde
Kippsattel LIGHT LHPS Halfpipe Stahlmulde

Wirtschaftliche Leichtigkeit

Profitieren Sie von einer neuen Wirtschaftlichkeit und sparen sie bei jedem Transport-Zyklus Zeit und Geld! Durch das verringerte Eigengewicht um bis zu 320 kg transportieren Sie mehr Schüttgüter.

Der um 50 mm niedrigere Gesamtschwerpunkt sorgt für eine gute Straßenlage und einen stabilen Stand beim Abkippen. Über die niedrige Ladekante lässt sich die Mulde leichter befüllen und auch das Abkippen gelingt durch die tiefer liegende Schüttkante mühelos.

Keine Chance für Verschleiß

  • Optimierte Krafteinleitung beim neuen Fahrwerkrahmen minimiert Rissbildung

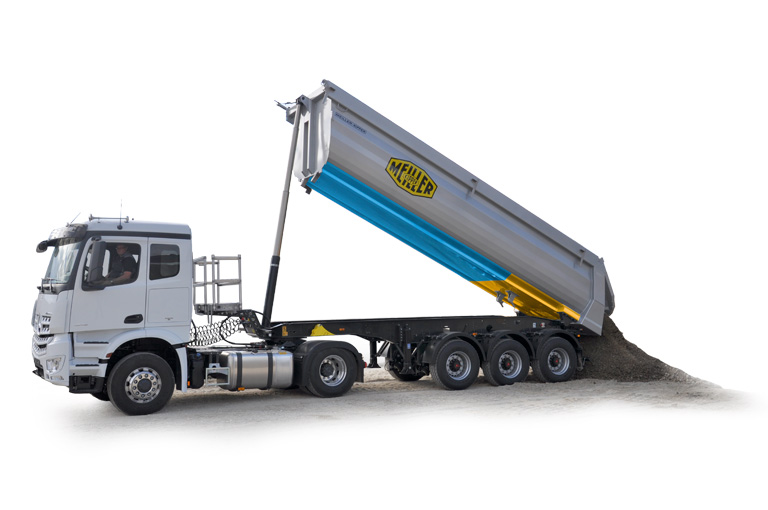

  • Tailored Blanks: verstärktes Bodenblech im hinteren Drittel, da hier der abrasive Verschleiß höher ist
  • Optionale Verschleißbleche für höhere Lebensdauer



Kippsattel MHKA mit Kastenmulde
Der Kippsattel MEDIUM MHKA Kasten in Aluminium-Sandwichbauweise

Flexible Robustheit

Der etablierte MEILLER Kippsattel MEDIUM kombiniert eine hohe Nutzlast mit starker Robustheit. Seine stabile Konstruktion ermöglicht einen universalen Einsatz bei unterschiedlichen Transportgütern und wechselndem Fahruntergrund.

Neben Sand, Kies und Aushub transportieren Sie mit dem Kippsattel MEDIUM auch mühelos Gesteins- oder Betonbrocken. Sein ausdauerndes Fahrgestell bringt Ihn dabei auch in schwierigem Gelände sicher ans Ziel.

Beste Fahreigenschaften durch ein innovatives Fahrwerk

Der biege- und torsionssteife MEILLER Fahrwerksrahmen in Kombination mit Achsen, Lager, Bremsen, Stoßdämpfer und Luftfedern von namhaften Herstellern sorgen für beste Fahreigenschaften.

MEILLER Kipptechnik

schnell…
Kippen und senken Sie sicher und schnell: Die leistungsstarke Original MEILLER Hydraulik sorgt für eine hohe Arbeitsgeschwindigkeit. Mit der Schnellabsenkung sparen Sie bis zu 40 % Zeit beim Absenken.

und sicher…
Hohe Überlastreserven, große Anfangshubkraft und der niedrige Gesamtschwerpunkt machen das Kippen sicher. Lange Führungen verringern die Knickneigung der Kolben. Das Kippwarnsystem "Tilt Alert" überwacht die Neigung des Kippsattels und warnt den Fahrer frühzeitig.

MEILLER Kippsattel mit zwei Liftachsen
MEILLER Kippsattel im Einsatz für das Bauunternehmen Max Wild

MEILLER Hydraulik: Kraftvoll. Ausdauernd. Effizient.

  • Schmutzunempfindlich und verschleißfest durch hochfeste Werkstoffe und nitrierte Oberflächen.
  • Optimierte Kippventile und Pumpen sorgen für beste Zykluszeiten.
  • Feinfühlige Bewegungssteuerung auch unter hohen Lasten durch Proportionaltechnik.
  • Praktisch wartungsfrei durch optimal ausgelegte Ölkreisläufe.

Sicher fahren und bremsen
Wendiger auch wenn’s mal eng wird: Die Rangierhilfe verbessert die Kurvenlauffähigkeit speziell im Kreisverkehr und beim Abbiegen. Das reduziert auch den Reifenverschleiß. Unabhängig davon, ob Sie sich für Trommel- oder Scheibenbremsen entscheiden – die volle Kontrolle erhalten Sie mit Verschleißsensoren für den Bremsbelag und der Reifendrucküberwachung.

Zügig losfahren mit der Anfahrhilfe
Die Anfahrhilfe sorgt für mehr Bodenhaftung der Antriebsachse. Schalten Sie die Anfahrhilfe einfach per Knopfdruck hinzu. So haben Sie auch im unwegsamen Gelände mehr Traktion und fahren zügig los.

Liftachse für einen wirtschaftlichen Transport
Achsliftsysteme verringern bei Leerfahrten den Reifenverschleiß und den Kraftstoffverbrauch. Wird das Fahrzeug beladen, senkt sich die Liftachse automatisch ab und bietet mehr Achslast und eine bessere Fahrstabilität.

Welche Mulde ist die Richtige?

Stahlmulden

  • Sind robust und nutzlastoptimiert
  • Eignen sich besonders bei Kurzstrecken und bei häufigem Kippen
  • Sind ausgelegt auf abrasives Schüttgut wie Kies, Gestein, Betonbrocken oder Zuschlagstoffe

Aluminiummulden

  • Sind besonders leicht
  • Eignen sich hervorragend bei Einsätzen mit wenigen Kippungen am Tag und hohem Straßenanteil
  • Sind ausgelegt auf gering abrasives Schüttgut wie Sand, Kies oder Splitt
  • Bieten chemische Beständigkeit gegenüber den meisten aggressiven Schüttguteigenschaften

Rückwände für jeden Einsatz

Wählen Sie aus den verschiedenen Rückwandvarianten Ihre passende Lösung:

Höchste Flexibilität bietet Ihnen die umschaltbare Rückwand S4 bzw. S5 mit Zangen- oder Klauenverschluss.
Die Rückwandvariante S6 öffnen Sie hydraulisch – in Verbindung mit der i.s.a.r.-control-Funkfernsteuerung ganz komfortabel per Knopfdruck.

Hier finden Sie unser komplettes Rückwandprogramm.

Pendelnd öffnende Rückwand

Die schwingende Pendelwand ist verschleißarm und öffnet schon bei einem Kippwinkel von 3°.


Hydraulisch öffnende Rückwand

Die hydraulische Rückwand öffnet sich schon vor dem Kippvorgang vollständig, bleibt beim Auskippen offen und schließt dicht ohne Verschluss.

Features für die Praxis

Praxistaugliche Lösungen, clever durchdacht

Thermoisolierung für den Straßenbau

Video: Leonhard Weiss setzt auf thermoisolierte Kippsattel von MEILLER

Sorgen Sie für gleichbleibend hohe Temperaturen. Mit unseren thermoisolierten Mulden aus wasserabweisendem Dämmmaterial kombiniert mit doppelschichtigem Edelstahl.

Ihre Vorteile:

  • Zertifiziert nach VDI Richtlinie 2055
  • Sichere Wärmeisolierung – ohne Wärmebrücken
  • Präzise Messeinrichtung, die die Temperatur laufend überwacht

Steuerung mit dem SmartBoard®

MEILLER Smartboard zur Bedienung des Kippsattels

Steuern sie Ihren MEILLER Kippsattel mit dem seitlich montierten SmartBoard®. Neben der Anzeige vieler Betriebsdaten bedienen Sie Fertigerbremse, Liftachse und Anfahrhilfe.

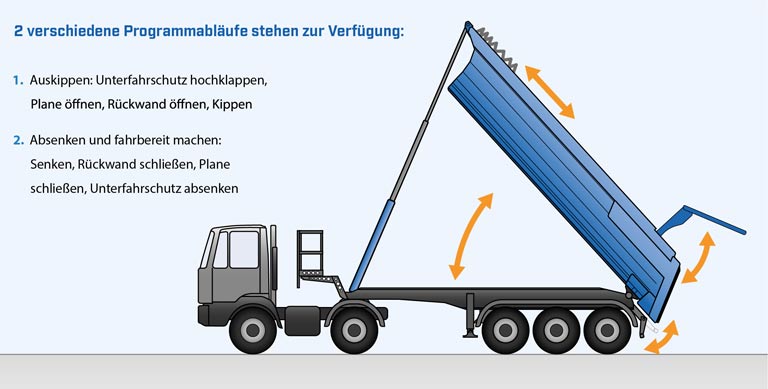

Komfortable Bedienung mit der i.s.a.r.-control

i.s.a.r.-control Steuerung Kippsattel

Mit der MEILLER Funkfernbedienung haben Sie alles unter Kontrolle: Kippen Sie aus sicherer Entfernung und an einem Standort, der Ihnen die beste Sicht bietet. Mit den vorprogrammierten Abläufen der Folgesteuerung ist die Bedienung sogar noch einfacher.

Weitere Informationen zur i.s.a.r.-control

Fahrerassistenzsystem

MEILLER Fahrerassistenzsystem
Einfache Steuerung Ihres Kippsattels mit dem MEILLER Assistenzsystem

Steuern und überwachen Sie Ihren MEILLER Kippsattel mit unserem Assistenzsystem. Ob im Fahrerhaus, am SmartBoard ®  oder von Ihrem Smartphone aus:

Sicherheit
Lassen Sie sich warnen bei:

  • zu hoher Achslast
  • zu steilem Neigungswinkel der Kippbrücke

Diagnose
Profitieren Sie von schneller Hilfe durch das Auslesen eines Fehlerprotokolls, das Sie gleich auch per Mail versenden können.

Auswertung
Optimieren Sie den Einsatz Ihres Fuhrparks durch die Auswertung aller relevanten Betriebsdaten.

Anzeigen
Behalten Sie alles im Überblick:

  • Informieren Sie sich über den Fahrzeugstatus
  • Anzeige Achslast Gesamt und einzelne Achsen in t
  • Anzeige Neigungswinkel der Kippbrücke
  • Anzeige Kippsattel-Informationen
  • Anzeige Fehlermeldungen

Funktionen
Steuern Sie ganz komfortabel viele Funktionen:

  • Liftachse heben und senken
  • Anfahrhilfe ein- und ausschalten
  • Fahrwerk mittels Luftfederung heben und senken
  • Fahrniveau regulieren
  • Bremsdruck der Fertigerbremse einstellen

Planensysteme

Kippsattel mit seitlicher Rollplane

Mit den original MEILLER Planensystemen decken Sie Ihr Transportgut ab, schützen die Ladung und sparen Treibstoff. Verfügbar als seitliche Rollplane (siehe Bild) oder als Schiebeplane. Noch einfacher geht es elektrisch in Verbindung mit einer Fernbedienung oder der MEILLER i.s.a.r.-control-Funkfernsteuerung.

Weitere Informationen zu den MEILLER Planensystemen
