Mit dem TRIGENIUS® hat MEILLER den Dreiseitenkipper völlig neu gestaltet: inspiriert durch die Erfahrungen und Wünsche der Anwender ist ein herausragender Dreiseitenkipper entstanden, der sich perfekt an jeden Einsatz anpasst.
Die innovative Bauweise des TRIGENIUS® reduziert Gewicht, der Einsatz von hochfestem Stahl steigert die Belastbarkeit.
Ein einheitliches Bedienkonzept über alle Baureihen und ergonomisch gestaltete Komponenten verkürzen die Arbeitszyklen und machen Betrieb und Handling effizient.
Alle Komponenten mussten sich in strengen, harten Belastungstests bewähren und wurden im Einsatz erprobt. Entstanden ist ein Dreiseitenkipper, der jeder Herausforderung in genialer Weise begegnet.
Alle TRIGENIUS® Neuentwicklungen wurden konsequent in allen Baureihen umgesetzt – ob großer oder kleiner Dreiseitenkipper: das neue Design, die modulare Bauweise und das einheitliche innovative Bedienkonzept sorgen für Effizienz und Sicherheit im Betrieb.
Der TRIGENIUS® ist so vielseitig wie nie zuvor. Das Portfolio umfasst Fahrzeuge von 2- bis 4-Achsfahrgestellen und eine Nennlast von 2 bis 28 Tonnen. Individualisieren Sie Ihren Dreiseitenkipper mit vielseitigem und praxissicherem Zubehör. Die modulare Bauweise und der Einsatz von Schraubtechnik erlauben einfache Nachrüstungen.
Für den professionellen Garten- und Landschaftsbau: Unterschiedlichste Transportaufgaben für Privatgärten oder auch große Gartenanlagen.
Für Kommunal- und Straßenbetriebe: Bei Gemeinden und Städten fallen vielfältige Transportaufgaben an.
Für den Tiefbau, Kies- und Erdunternehmen, die sowohl leichtes Material als auch schwere Schüttgüter, Abbruch und Steinbrocken transportieren.
Für den Hoch- und Straßenbau: Unterschiedlichste Güter müssen transportiert werden – von Baumaterialien über Ziegel bis zum Aushub von Baustellen.

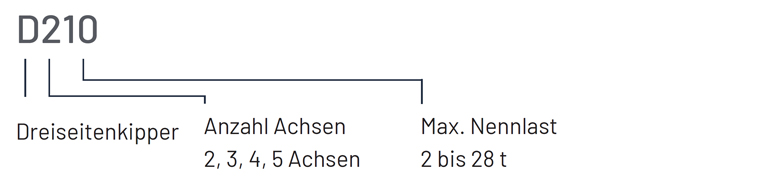

| Typ | D202 | D204 | D205 | D208 | D210 | D212 |
| Nennlast | 2 t | 4 t | 5 t | 8 t | 10 t | 12 t |
| Techn. zulässiges Gesamtgewicht | 3,5 - 4,6 t | 5 - 7,2 t | 7,49 - 8 t | 9 - 14 t | 15 - 16 t | 18 t |
| Kippbrückenlänge | 2.600 - 3.400 mm | 2.700 - 4.000 mm | 3.000 - 4.200 mm | 3.000 - 4.200 mm | 3.200 - 4.800 mm | 3.600 - 4.800 mm |
| Kippbrückenbreite | 2.000 mm | 2.000/2.200 mm | 2.000/2.350 mm | 2.200/2.350 mm | 2.380 mm | 2.450 mm |
| Bordwandhöhe | 400 mm | 400 mm | 400/500 mm | 500/600 mm | 500 mm | 600 mm |
| Material Boden | 1,5 mm HBW 450 | 1,5 mm HBW 450 | 2,5 mm HBW 450 | 2,5 mm HBW 450 | 4,0 mm HBW 450 | 4,0 mm HBW 450 |
| Material Stirnwand | 1,5 mm BS 70 | 1,5 mm BS 70 | 1,5 mm BS 70 | 1,5 mm BS 70 | 2,5 mm HBW 450 | 2,5 mm HBW 450 |
| Material Seitenwände und Rückwand | 1,5 mm BS 70 | 1,5 mm BS 70 | 1,5 mm BS 70 | 1,5 mm BS 70 | 2,5 mm HBW 450 | 2,5 mm HBW 450 |
| Typ | D316 | D321 |
| Nennlast | 16 t | 21 t |
| Techn. zulässiges Gesamtgewicht | 26 - 28 t | 33 t |
| Kippbrückenlänge | 4.400 - 5.100 mm | 4.400 - 5.100 mm |
| Kippbrückenbreite | 2.420 mm | 2.420 mm |
| Bordwandhöhe | 800 mm | 800/1000 mm |
| Material Boden | 5,0 mm HBW 450 | 5,0 mm HBW 450 |
| Material Stirnwand | 3,0 mm HBW 450 | 3,0 mm HBW 450 |
| Material Seitenwände und Rückwand | 4,0 mm HBW 450 | 4,0 mm HBW 450 |
| Typ | D421 | D428 |
| Nennlast | 21 t | 28 t |
| Techn. zulässiges Gesamtgewicht | 32 - 35 t | 41 t |
| Kippbrückenlänge | 5.400 - 6.200 mm | 5.400 - 6.200 mm |
| Kippbrückenbreite | 2.420 mm | 2.420 mm |
| Bordwandhöhe | 900/1.000 mm | 1.000 mm |
| Material Boden | 6,0 mm HBW 450 | 6,0 mm HBW 450 |
| Material Stirnwand | 3,0 mm HBW 450 | 3,0 mm HBW 450 |
| Material Seitenwände und Rückwand | 4,0 mm HBW 450 | 4,0 mm HBW 450 |
Solider Stahlkipper mit geringem Eigengewicht durch gewichtsoptimierte Bauweise – für einen flexiblen Einsatz in der Transporterklasse. Maximaler Komfort durch eine geringe Bauhöhe und viel Stauraum für Werkzeuge.
Modulare Stirnwanderhöhung mit Kammhalter für Stielgeräte
Spannstangensystem mit Fixierblechen für das Bordwandzurrösensystem: 300 kg Haltekraft pro Spannstange
2 x Stirnwandzurrösen (1 t) zur Sicherung von höherer Ladung
Zurrleiste mit 800 kg Haltekraft
Aufstiege an den Seiten- und Rückwänden
Dauerhaft gute Dichtigkeit durch ein labyrinthartiges Anschlagprinzip der Seitenwände
Durchgehende Seitenwände, links und rechts abklappbar mit einer Bordwandhöhe von 400 mm
Versenkbare, bodenebene Zurrösen mit einer Haltekraft von bis zu 2 t pro Zurrpunkt
Belastbare Bordwandzurrösen mit einer Haltekraft bis 1 t pro Zurrpunkt
MEILLER Teleskopzylinder
Vorne Kippgabeln. Hinten Kugelkippteile mit Einhandhebel: durch die Kugel absteckbar
Rückwand pendelnd und abklappbar mit handbetätigtem Klauenverschluss
Kunststoff- oder Edelstahlwerkzeugkisten
Haltegriff
Vielseitiger und wendiger Dreiseitenkipper – für fast jedes Terrain. Ideal geeignet zum Stückguttransport für Baustelleneinrichtungen, für kommunale Anwendungen, wie auch zum Schüttguttransport.
Modulare Stirnwanderhöhung mit Kammhalter für Stielgeräte
Spannstangensystem mit Fixierblechen für das Bordwandzurrösensystem: 300 kg Haltekraft pro Spannstange
2 x Stirnwandzurrösen (1 t) zur Sicherung von höherer Ladung
Zurrleiste mit 800 kg Haltekraft
Seitenwandentlastung
Aufstiege an den Seitenwänden
Dauerhaft gute Dichtigkeit durch ein labyrinthartiges Anschlagprinzip der Seitenwände
Versenkbare, bodenebene Zurrösen mit einer Haltekraft von bis zu 2 t pro Zurrpunkt
Durchgehende Seitenwände, links und rechts abklappbar mit einer Bordwandhöhe von 400 mm
Belastbare Bordwandzurrösen mit einer Haltekraft bis 1 t pro Zurrpunkt
MEILLER Teleskopzylinder
Neue Hydraulikölbehälter mit speziellen Schwallblechen und schwingungsgedämpftem Befestigungssystem
Vorne Kippgabeln. Hinten Kugelkippteile mit Einhandhebel: durch die Kugel absteckbar
Kunststoff- oder Edelstahlwerkzeugkisten
Rückwand pendelnd und abklappbar mit handbetätigtem Klauenverschluss
Dreiseitenkipper mit bis zu 2.450 mm breiter Ladefläche für ausgesprochen universelle Transportmöglichkeiten: von Schüttgut bis zum Baucontainer. Optional mit doppelschaligen Bordwänden für den schweren Einsatz.
Stirnwanderhöhung mit Ablagegestell und Leitblech
6 Stirnwandzurrösen bis 2 t pro Zurrpunkt
Seitenwandentlastung: Leichtes Öffnen und Schließen der Seitenwand
Durchgehende Seitenwände: Pendelnd oder links und rechts abklappbar.
Belastbare Bordwandzurrösen mit einer Haltekraft bis 1 t pro Zurrpunkt
Bordmatik mit LED-Blinkleiste vorne und hinten bei geöffneter Wand
Versenkbare Bodenzurrösen (4 t, in den Ecken 8 t)
Kraftvoller Hydraulik-Teleskopzylinder
Vorne Kippgabeln. Hinten Kugelkippteile mit Einhandhebel: durch die Kugel absteckbar
Neue Hydraulikölbehälter mit speziellen Schwallblechen und schwingungsgedämpftem Befestigungssystem
Hydraulisch oder pneumatisch abklappbare Rückwand
Die robusten Kipper mit einem Maximum an Nutzlast durch gewichtsoptimierte Bauweise und hochfesten Stahl – für einen maximalen Ertrag. Besonders stabiler Aufbau, der sich durch eine sichere Bedienung auszeichnet.
Elektrische Schiebeplane mit Schutzdach (Option)
Seitenwandentlastung (verfügbar bei optionaler pendelnder und abklappbarer Seitenwand)
6 Stirnwandzurrösen bis 2 t pro Zurrpunkt
Bediensichere Seiten- und Rückwandverschlüsse.
Bodenebene, klappbare Zurrösen mit einer Haltekraft bis 8 t pro Zurrpunkt
Pendelnde und abklappbare Seitenwand (hier dargestellt: Pendelfunktion)
Belastbare Bordwandzurrösen mit einer Haltekraft bis 2 t pro Zurrpunkt
Bordmatik mit LED-Blinkleiste vorne und hinten bei geöffneter Wand
Nur noch ein kraftvoller Hydraulik-Teleskopzylinder, auch bei 4-Achsfahrgestellen.
Neue Hydraulikölbehälter mit speziellen Schwallblechen und schwingungsgedämpftem Befestigungssystem
Vorne Kippgabeln. Hinten Kugelkippteile mit Einhandhebel: durch die Kugel absteckbar
Hydraulische/pneumatische Rückwand mit pendelndem Oberteil
Rückwand pendelnd mit automatischem Nockenverschluss
Hydraulisch klappbarer Unterfahrschutz
Das Qualitätssiegel STEELECT® steht für den optimalen Einsatz verschiedener Markenstähle, um Verschleißfestigkeit und Tragfähigkeit der MEILLER Kipper zu maximieren. Dabei wählt MEILLER für jedes Bauteil den besten Stahl nach Funktion und Anwendung aus.
STEELECT® Qualitätsstähle verringern den abrasiven Verschleiß und sorgen so für weniger Reparaturen und eine hohe Lebensdauer. Dabei wird ein leichter Aufbau ermöglicht und gleichzeitig maximale Stabilität garantiert. Dies erhöht die Nutzlast und führt zu einem wirtschaftlichen Betrieb inklusive hohem Wiederverkaufswert.
| Bezeichnung | Stahlsorte | Härte | Streckgrenze | Mindestzugfestigkeit |
|---|---|---|---|---|
| STEELECT® 128 | Baustahl | 128 HBW | 355 N/mm² | 430 N/mm² |
| STEELECT® 220 | Baustahl | 220 HBW | 500 N/mm² | 500 N/mm² |
| STEELECT® 240 | Baustahl | 240 HBW | 650 N/mm² | 700 N/mm² |
| STEELECT® 400 | Hochverschleißfester Feinkornstahl (Verschleißstahl) | 400 HBW | 1.000 N/mm² | 1.250 N/mm² |
| STEELECT® 450 | Hochverschleißfester Feinkornstahl (Verschleißstahl) | 450 HBW | 1.200 N/mm² | 1.350 N/mm² |
| STEELECT® 500 | Hochverschleißfester Feinkornstahl (Verschleißstahl) | 500 HBW | 1.300 N/mm² | 1.600 N/mm² |
*Alle Werte sind Circaangaben.
(Klicken zum vergrößern)
*Abbildungen ähnlich, können Sonderausstattungen enthalten.
